Condensateurs électrolytiques faibles ESR ▏200 ~ 450V ▏CADC

CARACTÉRISTIQUES
105C, 5000 heures assurées
ESS bas, adapté aux alimentations à découpage, UPS, Ballast
Plus petite taille avec un grand courant d'ondulation admissible

Fiche technique-pour-condensateurs-électrolytiques-à-faible ESR-▏200450V-▏CADC.pdf (3526 téléchargements )

CARACTÉRISTIQUES

Article	Performance
Plage de tension nominale	200 ~ 400V									450V
Température de fonctionnement.	-40°C ~+105°C									-25°C ~+105°C
Tolérance de capacité	± 20% (120HZ, 20° C)
	Temps		Après 5 minutes
Courant de fuite (à 20°C)	Courant de fuite		CV1000							CV1000
			je = 0,03CV (mA)							je = 0,03CV (mA)
	Où, C= capacité nominale en mF. V = tension de fonctionnement CC nominale en V.
Facteur de dissipation Tan d à 120 Hz, 20° C	Tension nominale		200	250		350		400		450
	Tand (maximum)		0.20	0.20		0.24		0.14		0.24
Caractéristiques à basse température (à 120 Hz)	Tension nominale				200		250		350		400	450
	Rapport d'impédance	(-25° C)/(+20° C)			3		3		3		5	6
		(-40° C)/(+20° C)			4		4		4		6
	Le rapport d'impédance ne doit pas dépasser les valeurs indiquées dans le tableau ci-dessus.
Test de durée de vie en charge	Temps d'essai		5000 heures
	Changement de capacité		À ±20 % de la valeur initiale
	Facteur de dissipation		Moins que 200% de valeur spécifiée
	Courant de fuite		Dans la valeur spécifiée
	Les spécifications ci-dessus doivent être satisfaites lorsque les condensateurs sont rétablis à 20 °C après une tension avec un courant ondulé nominal appliqué pendant 5000 heures à 105°C.
Test de durée de conservation	Temps d'essai: 1000 heures; les autres éléments sont les mêmes que ceux du test de durée de vie.
Courant d'ondulation & Multiplicateurs de fréquence	Fréquence. (HZ) D (MM)		120		1K			10K			100K
	10		0.8		1.0			1.25			1.40
	12.5 ~ 18		0.8		1.0			1.15			1.25
Autres normes	JISC 5101-4

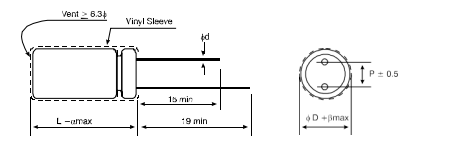

DIMENSIONS Unité: MM

D	10	12.5	16	18
P	5.0		7.5
d	0.6		0.8
un	1.5
b	0.5

DIMENSIONS & COURANT D'ONDULATION ADMISSIBLE

Dimension: D x L (MM) Courant d'ondulation: mA/rms à 120 Hz, 105° C

V.DC Contenu mF	200V (2D)			250V (2E)			350V (2V)			400V (2G)			450V (2W)
	D x L	Courant d'ondulation		D x L	Courant d'ondulation		D x L	Courant d'ondulation		D x L	Courant d'ondulation		D x L	Courant d'ondulation
	D x L	120HZ	100KHz	D x L	120HZ	100KHz	D x L	120HZ	100KHz	D x L	120HZ	100KHz	D x L	120HZ	100KHz
2.2										10 x 16	35	140
3.3							10 x 16	37.5	150	10 x 16	37.5	150	10 x 16	38	150
4.7							10 x 16	47	180	10 x 16	47	180	10 x 16	45	180
6.8							10 x 16	47.5	190	10 x 16	72.5	290	10 x 20	55	220
10	10 x 16	47.5	190	10 x 16	47.5	190	10 x 20	55	220	10 x 20	62.5	250	12.5 x 20	98	280
22	10 x 20	80	320	12.5 x 20	137	390	12.5 x 25	147	420	12.5 x 25	147	420	16 x 25	182	520
33	12.5 x 20	154	440	12.5 x 20	147	420	16 x 25	193	550	16 x 25	193	550	16 x 31.5	217	620
47	12.5 x 25	200	570	16 x 25	217	620	16 x 31.5	245	700	16 x 31.5	245	700	18 x 31.5	277	790
68	16 x 25	259	740	16 x 25	259	740	18 x 31.5	273	780	18 x 31.5	273	780	18 x 40	357	1020
100	16 x 25	319	910	16 x 31.5	350	1000	18 x 35.5	368	1050	18 x 40	385	1100
120	16 x 31.5	361	1030	18 x 31.5	399	1140	18 x 40	403	1150	18 x 45	420	1200
150	16 x 31.5	424	1210	18 x 35.5	473	1350
180	18 x 31.5	490	1400	18 x 40	536	1530
220	18 x 35.5	578	1650	18 x 45	623	1780
270	18 x 40	648	1850
330	18 x 45	735	2100

CARACTÉRISTIQUES
◆ 105C,5000 heures assurées
◆ Faible ESR, adapté aux alimentations à découpage,
UPS, Ballast
◆ Plus petite taille avec un grand courant d'ondulation admissible

◆ Conforme RoHS
