Condensateur de film en polyester métallisé | ESR minimisé | Californie

CARACTÉRISTIQUES

◆ Haute résistance à l'humidité
◆ Sortie unilatérale
◆ Bonnes performances isolantes
◆ ESR est minimisé
◆ Tension nominale 100 ~ 1 200 Vcc

EXEMPLE DE NUMÉRO DE PIÈCE

CARACTÉRISTIQUES ÉLECTRIQUES

Articles	Performance
Plage de tension de fonctionnement	100Vcc, 250Vcc, 400Vcc, 630Vcc, 1200Vcc
Température nominale	-55˚C ~ +105˚C (Déclassement au-dessus de 85 ˚C)
Catégorie climatique	55 / 105 / 21
Plage de capacité	0.001 µF ~ 0.27 µF
Tolérance de capacité	5% (J.), 10% (K), 20%(M)
Facteur de dissipation	≤ 1.0% (1KHz, 20° C)
Résistance d'isolation De terminal à terminal	≥ 30 000 MΩ, CR ≤ 0,1 μF (20° C, 10V, 1min) ≥ 10 000 MΩ, CR > 0.1µF (20° C, 100V, 1min)
Tension de tenue	2.0UR : (5s)



SOUDURE

La zone sous la courbe est le temps de soudage recommandé & temp.. pour les matériaux présentés.

(µF)	W.V.. CC	50V (1H) / 63V (1J.) / 100V (2UN)					250V (2E)					400V (2G)
	Code	W	H	T	P	d	W	H	T	P	d	W	H	T	P	d
0.001	102	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5
0.0012	122	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5
0.0015	152	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5
0.0018	182	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5
0.0022	222	6.0	11.5	4.0	3.5	0.5	6.0	11.5	4.0	3.5	0.5	6.0	11.5	4.0	3.5	0.5
0.0027	272	6.0	11.5	4.0	3.5	0.5	6.5	12.0	4.0	3.5	0.5	7.0	13.0	4.0	4.0	0.5
0.0033	332	6.0	11.5	4.0	3.5	0.5	6.5	12.0	4.0	3.5	0.5	7.0	13.0	4.5	4.5	0.5
0.0039	392	6.0	11.5	4.0	3.5	0.5	6.5	12.0	4.0	4.0	0.5	7.5	13.5	4.5	4.5	0.5
0.0047	472	6.0	11.5	4.0	3.5	0.5	6.5	12.0	4.0	4.5	0.5	8.0	13.5	4.5	4.5	0.5
0.0056	562	6.0	11.5	4.0	4.0	0.5	7.0	12.0	4.0	5.0	0.5	8.0	13.5	5.0	5.5	0.5
0.0068	682	6.5	11.5	4.0	4.0	0.5	7.0	12.0	4.0	5.0	0.5	8.5	13.5	5.5	5.5	0.5
0.0082	822	7.0	11.5	4.0	4.0	0.5	8.0	13.0	4.0	5.5	0.5	9.0	15.5	5.5	5.5	0.5
0.01	103	7.0	11.5	4.5	4.0	0.5	8.0	13.0	5.0	5.5	0.5	9.5	15.5	6.0	5.5	0.5
0.012	123	7.0	11.5	4.5	4.0	0.5	8.5	13.5	5.0	5.5	0.5	10.5	15.5	6.5	6.0	0.5
0.015	153	7.0	11.5	4.5	4.5	0.5	8.5	13.5	5.0	5.5	0.5	10.5	15.5	6.5	6.5	0.5
0.018	183	7.0	12.0	4.5	4.5	0.5	9.0	14.0	6.0	6.0	0.5	11.5	17.5	7.0	7.0	0.5
0.022	223	8.0	12.0	4.5	5.0	0.5	9.5	14.0	6.0	6.5	0.5	11.5	17.5	7.0	7.0	0.5
0.027	273	8.0	13.0	5.0	5.0	0.5	10.0	15.0	6.5	6.5	0.5	12.5	18.5	7.5	7.5	0.5
0.033	333	8.5	13.0	5.0	5.5	0.5	10.5	15.5	6.5	6.5	0.5	12.5	18.5	7.5	7.5	0.5
0.039	393	9.0	13.0	5.0	5.5	0.5	11.5	15.5	7.0	7.0	0.5	14.0	19.0	8.0	8.5	0.5
0.047	473	9.0	13.0	5.5	5.5	0.5	11.5	16.0	7.0	7.5	0.5	14.5	19.0	8.5	9.0	0.5
0.056	563	9.5	13.5	5.5	6.5	0.5	12.5	16.0	8.5	8.0	0.5	14.5	21.5	8.5	9.0	0.5
0.068	683	10.0	13.5	6.0	7.0	0.5	12.5	17.0	8.5	8.0	0.5	14.5	22.5	9.0	9.5	0.5
0.082	823	10.5	13.5	6.5	7.0	0.5	14.0	19.0	10.0	8.5	0.5
0.1	104	11.5	13.5	7.0	7.5	0.5	15.0	19.0	10.0	9.0	0.5
0.12	124	12.5	15.5	7.5	8.5	0.5
0.15	154	13.5	16.0	8.0	9.0	0.5
0.18	184	14.0	16.5	8.0	9.5	0.5
0.22	224	14.5	17.5	8.5	9.5	0.5
0.27	274	15.0	21.0	9.0	10.0	0.5



(µF)	W.V.. CC	630VCC (2J.)					1200VCC (3B)
	Code	W	H	T	P	d	W	H	T	P	d
0.001	102	6.5	12.5	4.0	3.5	0.5	7.0	13.5	4.5	4.0	0.5
0.0012	122	6.5	12.5	4.0	3.5	0.5	7.0	13.5	4.5	4.0	0.5
0.0015	152	6.5	12.5	4.0	3.5	0.5	7.5	13.5	4.5	4.5	0.5
0.0018	182	6.5	12.5	4.0	3.5	0.5	7.5	13.5	4.5	4.5	0.5
0.0022	222	7.0	12.5	4.5	4.5	0.5	8.0	14.0	5.0	5.0	0.5
0.0027	272	7.5	13.5	5.0	4.5	0.5	8.0	14.0	5.5	5.0	0.5
0.0033	332	7.5	13.5	5.0	4.5	0.5	9.0	14.0	6.0	5.5	0.5
0.0039	392	8.0	13.5	5.5	5.0	0.5	9.5	15.0	6.0	6.0	0.5
0.0047	472	8.5	13.5	5.5	5.0	0.5	9.5	16.0	6.0	6.0	0.5
0.0056	562	9.5	14.0	5.5	5.5	0.5	10.0	16.5	6.5	6.0	0.5
0.0068	682	10.0	14.0	6.0	6.0	0.5	10.5	16.5	6.5	6.5	0.5
0.0082	822	10.0	16.0	6.0	6.0	0.5	11.5	17.5	7.5	7.5	0.5
0.01	103	10.0	16.0	6.5	6.0	0.5	12.0	17.5	7.5	7.5	0.5
0.012	123	11.0	16.5	6.5	7.0	0.5
0.015	153	11.5	17.0	7.0	7.5	0.5
0.018	183	12.0	17.5	7.5	7.5	0.5
0.022	223	12.5	18.0	7.5	8.0	0.5



PERFORMANCE

Article	Test Méthodes	Exigences
Résistance à la chaleur de soudure	Bain de soudure: 260°C± 5°C Temps d'immersion: 10seconde ± 1 seconde	Changement de capacité ∆C/C ≤ 5% DF Changement ∆ tanδ ≤ 1% à 1 KHz IR ≥ 50% valeur de spécification
Résistance aux vibrations	Gamme de fréquences: 10 ~ 500 Hz d'amplitude: 0.75m/m Durée: 6 heures	Il ne doit y avoir aucun dommage visible, aucun contact intermittent, Pas de circuit ouvert ou de court-circuit
Chaleur humide, État stable	Température: 55° C Humidité relative: 90% à 95% Durée: 21 Jours	Changement de capacité ∆C/C ≤ 5% DF Changement ∆ tanδ ≤ 1% à 1 KHz IR ≥ 50% valeur de spécification
Endurance électrique	Température: 105° C Tension appliquée: 1.25 x VR (CC) Durée: 1,000 heures	Changement de capacité ∆C/C ≤ 1% DF Changement ∆ tanδ ≤ 1% à 1 KHz IR ≥ 50% valeur de spécification



CODE DE CAPACITÉ

µF	0.001	0.0047	0.01	0.047	0.1	0.27
pF	1000	4700	10000	47000	100000	270000
Code	102	472	103	473	104	274



TENSION NOMINALE

WV	100	250	400	630	1200
Code	2UN	2E	2G	2J.	3B



ESPACEMENT RADIAL DES FILS

*Leadspace est un leadspace d'origine non formé à tête droite.

Conduit	rythme	5.0MM	7.5MM	10MM
Code		050	075	100



CODE DE BANDE (Espacement des fils du ruban)

*voir schéma à la page 4

Espacement des fils	5.0MM	7.5MM	10MM
Emballage de ruban	UN	UN	UN
Code	TR1	RT2	RT3



LONGUEUR DE CÂBLE À PARTIR DU PLAN D'ASSISE

(Emballage en vrac)

MM	5	10	15	20
Code	50	100	150	250



TOLÉRANCE

Code	Tolérance
J.	±5%
K	±10%
M	±20%

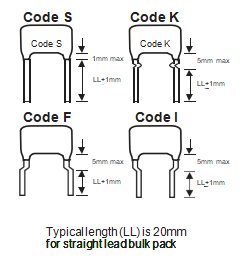

EXEMPLES DE STYLES DE PLOMB

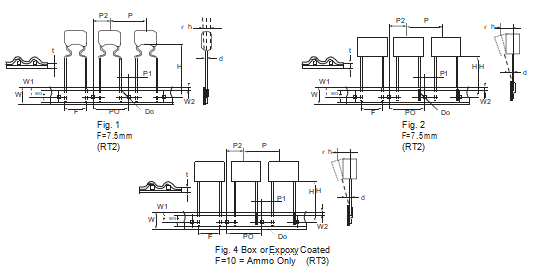

DIAGRAMME DE CODE DE TAPING RADIAL

CARACTÉRISTIQUES

Description	Lettre	Dimension (MM)
		TR1	RT2	RT3	Tol.
Diamètre du fil de connexion	d	0.5 / 0.6	0.5 / 0.6	0.6	+ 0.05
Pas de bande	P	12.7	12.7	12.7	+ 1
Pas du trou d'alimentation	PO	12.7	12.7	12.7	+ 0.2
Centrage du fil de connexion	P1	3.85	2.6 / 3.75	7.7	+ 0.7
Centrage du corps	P2	6.35	6.35	12.7	+ 1.3
Espacement des fils (Pas)	F	5	7.5	10	+ 0.6; -0.1
Alignement des composants	∆h	0	0	0	+ 2
Hauteur du composant depuis le centre de la bande	H	18.5	18.5	18.5	+ 0.5
Largeur du ruban porteur	W	18	18	18	+ 1; -0.5
Maintenir la largeur du ruban	WO	6	6	9	Min.
Position du trou	W1	9	9	9	+ 0.5
Maintenir la position de la bande	W2	3	3	3	Max.
Diamètre du trou d'alimentation	Faire	4	4	4	+ 0.2
Épaisseur du ruban	t	0.7	0.5	0.5	+ 0.2
Chiffre	figue	1 ou 2	1.2 ou 3	4

Remarque: *Tolérance de pas accumulé inférieur à 1 mm à la somme de 20 emplacements.

*Composant vide continu inférieur à 3 pièces consécutives.

*Total vide sur une bobine de moins de 1%.

INTRODUCTION
La série CDAA est construite avec un film diélectrique en polyester, électrode en feuille d'aluminium, plomb cuivré, et revêtement en résine époxy. Ils conviennent pour bloquer, by-pass et couplage du DC et du signal à la gamme VHF, circuits de synchronisation, filtration, et autres usages généraux.
Ils sont également idéaux pour une utilisation dans les amplificateurs, TV, radio, équipement stéréo et autres équipements électroniques.
