SMD Aluminum Electrolytic Capacitors ▏105℃ 2,000Hrs ▏Low ESR ▏CAHA
CARACTÉRISTIQUES
105° C, 2000 heures assurées
Faible impédance
Replaces RVHSeries
Conforme RoHS
105° C, 2000 heures assurées
Faible impédance
Replaces RVHSeries
Conforme RoHS
CARACTÉRISTIQUES
| Article | Performance | |||||||||
| Température de fonctionnement. Gamme | -55°C ~ + 105° C | |||||||||
| Tolérance de capacité | ± 20% (120HZ, 20° C) | |||||||||
| Courant de fuite (à 20 • c) | I=0,01CV ou 3µA (quel que soit le plus grand) après 2 minutes, where C=rated capacitance in µF V=rated DC working Volts | |||||||||
| Facteur de dissipation
Tanδ à 120 HZ, 20° C |
Tension nominale | 6.3 | 10 | 16 | 25 | 35 | ||||
| Tanδ (maximum) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| Tension nominale | 6.3 | 10 | 16 | 25 | 35 | |||||
| Basse température
Caractéristiques (à 120 Hz) |
Rapport d'impédance |
Z(-25° C) /Z(+20° C) | 4 | 3 | 2 | 2 | 2 | |||
| Z(-40° C) /Z(+20° C) | 8 | 5 | 4 | 3 | 3 | |||||
|
Test de vie |
Temps d'essai |
Durée de charge Durée de conservation | ||||||||
| 2000 Heures | 1000 Heures | |||||||||
| Changement de capacité | À ±20 % de la valeur initiale | Dans ± 20% de valeur initiale | ||||||||
| Facteur de dissipation | Moins que 200% de valeur spécifiée | Moins que 200% de valeur spécifiée | ||||||||
| Courant de fuite | Dans la valeur spécifiée | Dans la valeur spécifiée | ||||||||
| Conditions d'essai | 20° C (après que la tension nominale ait été appliquée pour 2000 heures à
105° C |
20°C (après stockage pendant 1000 heures à 105°C
sans tension) |
||||||||
| Courant d'ondulation & Multiplicateurs de fréquence | VCC(V) Fréquence. (HZ) | 50,60 | 120 | 1K | 10K up | |||||
| 6.3 ~ 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| Normes | Satisfait à la caractéristique W de JIS C 5141 | |||||||||
DIMENSION, IMPÉDANCE & COURANT D'ONDULATION ADMISSIBLE
Courant d'ondulation mA/rms à 120 HZ, 105° C
Impédance : at 100K Hz, 20ºC
| VCC
µF Contenu |
6.3V (0J.) | 10V (1UN) | 16V (1C) | 25V (1E) | 35V (1V) | |||||||||||
| φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | ||||||||||||
| 47 | 470 | 8 x 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 x 10 | 0.45 | 369 | 10 x 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 x 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | |||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 x 10 |
0.45 |
369 |
553 | 10 x 10 | 0.25 | 553 | ||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | 8 x 10 | 0.45 | 369 | ||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 x 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 x 10 | 0.25 | 553 | ||||||||||||

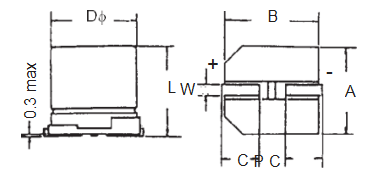

ESPACEMENT ET DIAMÈTRE DES PLAQUETTES
| φD±0,5 | L | A ± 0,2 | B ± 0,2 | C ± 0,2 | W | P ± 0,2 |
| 8 | 10±0,5 | 8.4 | 8.4 | 3.0 | 0.7 à 1.1 | 3.1 |
| 10 | 10±0,5 | 10.4 | 10.4 | 3.3 | 0.7 à 1.1 | 4.7 |
EXEMPLE DE NUMÉRO DE PIÈCE
CAHA 470 M 1V TR 080100
CARACTÉRISTIQUES
◆ 105°C, 2000 heures assurées
◆ Faible impédance
◆ Conforme RoHS
