DESCRIPTION

Application

JINPEI CJAF type intelligent integrated low-voltage filtering capacitor is designed for situations where the power grids have certain harmonic content, but the common type power capacitor is failed to run normally, ses principales caractéristiques comme suit:
1.Condensateur basse tension de type haute qualité, conception sans huile, haute sécurité;
2.Adoption d'un interrupteur de commutation sans surtension, avec une technologie avancée, performances stables et fiables; 3.Adoption d’une technologie et d’un processus spéciaux,supprimer efficacement les harmoniques d'ordre élevé et les surtensions,a une efficacité évidente dans la suppression des harmoniques d'ordre 3, 5, 7, 9 et au-dessus;
4.Structure modulaire, combinaison flexible, extension de capacité pratique, installation simple, pratique pour l'entretien;
5.Réseau intelligent, 485 interface de communication,peut basculer sur l'ordinateur des coulisses, réaliser une gestion intégrée de la distribution;
6.Adoption du mode de contrôle décentralisé, 200,000 temps de commutation sans défaut, avec une grande fiabilité; 7.Interface homme-machine humanisée, opération simple, entretien pratique, c'est pratique pour la détection des défauts sur place;
8.Il est équipé d'un dispositif antidéflagrant SH et d'un dispositif de contrôle de la température à l'intérieur, ce qui améliore la fiabilité de fonctionnement dans les emplacements harmoniques sévères;
9.Efficacité énergétique exceptionnelle, cela augmente efficacement le facteur de puissance, réduit la consommation d’énergie électrique et améliore la qualité de l’énergie électrique.
ZMZ-J type intelligent integrated low-voltage filtering capacitor is mainly applied to locations where the harmonic current is 40% ci-dessous (tel qu'un convertisseur de fréquence, et autres équipements), it not only
meets the requirements of reactive compensation and improving power factor, mais élimine également l'influence des harmoniques d'ordre élevé sur le système, améliore la qualité de l'électricité.

Product Function Filtering

Il supprime efficacement les harmoniques d'ordre élevé et les surtensions, forms low-resistance channel for high-order harmonic. Il absorbe et libère l'harmonique, élimine l'influence des harmoniques d'ordre élevé sur le condensateur, protège les circuits et les condensateurs des surcharges, empêche les condensateurs de surchauffer, insulating medium from aging, évite la réduction des performances d’auto-guérison, ou réduction de la durée de vie.

No-surge switching

Matched with special capacitor switching switch, no switching surge.

Split-phase compensation

Capacitor of each phase of separate-phase compensation type product can be switched separately, which improves the reactive compensating accuracy, enables the three-phase reactive unbalance to be well compensated.

Measurement

Measurement of distribution voltage, actuel, puissance réactive, power factor; automatic measurement and correction of CT phase and change; measurement of three-phase current and inside temperature of each capacitor.

Protection

Quick current switching and over-current protection of circuit; over-voltage and under-voltage protection of capacitor; surchauffe, open-phase and three-phase unbalance protection of capacitor, when the temperature of capacitor exceed 65℃, the whole machine of capacitor would exit operation, which improves its service life, and guarantees safety running of system.

Signal

Switching state, over, under and compensation state, over and under-voltage state signals; protection operation type and self-diagnose fault type signals.

Communication

Adoption of RS-485 communication coupling between capacitor and controller, which is convenient for uploading of mass of sampling data as well as information exchanging with external monitor terminal, forms system work.

Online

Functions of wire network communication and radio network communication.

Intelligent network control

It is able to detect and track the reactive variation of system automatically, and switch in capacitor bank automatically. Carry out switching circularly for capacitors with same capacitance, and carry out switching according to the vacancy for capacitors with different capacitance. The capacitor that is switched in earlier should exit first,that exits earlier should be switched in first; capacitor whose running temperature is lower should be switched in first, whose running temperature is higher should exit first; when the compensation situation is stable, the capacitors should be switched in circularly every fifteen minutes, avoid long time running of any one capacitor.

Self-diagnose of faults

Intelligent control element of capacitor will carry out self-diagnose to the running parameters of the body, once there is self-inspection fault, the whole machine responses quickly and exit running.

Main Technical Parameters Ambient conditions

Température ambiante: -25~55℃; Température relative: 40℃, 20~90%; Altitude: ≤2000m.

Conditions d'alimentation électrique Tension nominale: -220V/～380V; Déviation de tension: ±20%;

Forme d'onde de tension: onde sinusoïdale, le taux de distorsion total ne dépasse pas 7%; Fréquence nominale: 50Hz±5 %;

Consommation d'énergie: <2W.

Sécurité électrique

Dégagement électrique, ligne de fuite, force d'isolation, sécurité, short-circuit strength, sampling and control circuit protection should all be

in conformity with the corresponding clauses of standard DL/T842-2003 Ordering specification for low- voltage shunt capacitor installation.

Erreur de mesure

Tension: ≤0,5% (dans 80 ～ 120 % de la tension nominale); Actuel: ≤1% (dans 5% ~ 20% du courant nominal), Facteur de puissance: ±1,5%;

Température: ±1 ℃. Erreur de protection

Tension: ≤0,5%; Actuel: ≤1%;

Température: ±1 ℃. Temps: ±0,01 s.

Paramètres de compensation réactive

Intervalle de commutation du condensateur: >10s(1s ~ 10s personnalisé);

Capacité réactive: compensation commune≤40kvar, compensation séparée≤20kvar;

Quantité en ligne: ≤120pcs.

Fiabilité

Précision du contrôle: 100%;

Temps de commutation autorisés: 100,000 fois;

Taux d'atténuation du temps de fonctionnement de la capacité du condensateur: ≤1%/an;

Taux d'atténuation de commutation de la capacité du condensateur: ≤0,1%/dix mille fois; Taux de panne annuel: ≤1%.

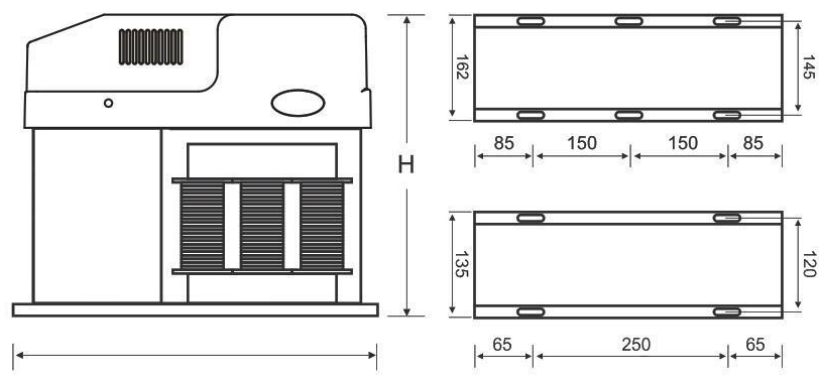

Taille externe et d'installation
