Condensateurs électrolytiques à faible fuite 85 ℃ ▏cabb
CARACTÉRISTIQUES
85℃
Série standard à faible courant de fuite
CARACTÉRISTIQUES
| Article | Performance | |||||||||||||
| CABB | CABB | |||||||||||||
| Vie | À 85°C 1000 Heures | À 85°C 2000 Heures | ||||||||||||
| Température de fonctionnement | -40°C ~ +85°C | |||||||||||||
| Tolérance de capacité | ± 20% (120HZ, 20° C) | |||||||||||||
| Courant de fuite (à 20°C) | I = 0,002cv ou 0.4 ( UN) quel que soit le plus grand
(après 2 minutes) Où, C = capacité nominale en μF. V = tension de fonctionnement CC nominale en V. |
|||||||||||||
| Facteur de dissipation | Tension nominale | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 100 | |||||
| Alors δà 120 HZ, 20° C | Tan δ (maximum) | 0.24 | 0.21 | 0.16 | 0.14 | 0.12 | 0.10 | 0.09 | 0.08 | |||||
| Lorsque la capacité dépasse 1000 µF 0.02 sera ajouté chaque 1000 µF | ||||||||||||||
| Le rapport d'impédance ne doit pas dépasser les valeurs indiquées dans le tableau ci-dessous | ||||||||||||||
| Basse température | Tension nominale | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 100 | |||||
| Caractéristiques (à 120 Hz) | Rapport d'impédance | Z(-25° C)
/Z(+20° C) |
5 | 4 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| Z(-40° C)
/Z(+20° C) |
10 | 8 | 6 | 4 | 4 | 3 | 3 | 3 | ||||||
|
Test de durée de vie en charge |
Temps d'essai | 1000 / 2000 Heures | Test de durée de conservation | Temps d'essai | 1000 Heures | |||||||||
| Changement de capacité | ≤ ± 20% | Changement de capacité | ≤ ± 20% | |||||||||||
| Facteur de dissipation | Moins que 200% de valeur spécifiée | Facteur de dissipation | Moins que 200% de valeur spécifiée | |||||||||||
| Courant de fuite | Dans la valeur spécifiée | Courant de fuite | Dans la valeur spécifiée | |||||||||||
| Les spécifications doivent être satisfaites lorsque les condensateurs atteignent 10K
restauré à 20°C après application de la tension nominale pendant 1000/2000 heures à 85°C. |
Les spécifications doivent être satisfaites lorsque les condensateurs sont restaurés à 20 °C après les avoir exposés pendant 1000
heures à 85°C sans tension appliquée. |
|||||||||||||
|
Courant d'ondulation & Multiplicateurs de fréquence |
Fréquence. (HZ) |
120 |
500 |
1K |
Courant ondulatoire & | Température (° C) | Sous 50 | 70 | 85 | |||||
| Capuchon. ( F) | Multiplicateurs de température | Multiplicateurs | 1.75 | 1.58 | 1.00 | |||||||||
| Sous 100 | 0.70 | 1.00 | 1.35 | 1.55 | 2.00 | |||||||||
| 220 à 1000 | 0.83 | 1.00 | 1.23 | 1.32 | 1.50 | |||||||||
| 2200 là-haut | 0.90 | 1.00 | 1.12 | 1.10 | 1.15 | |||||||||
| Normes | Satisfait à la caractéristique W de JIS C 5141 | |||||||||||||
DIMENSIONS ET COURANT D'ONDULATION ADMISSIBLE
Dimension: ΦD×L(MM) Courant d'ondulation: mA/RMS à 120 Hz 85°C
| VCC
µF Code |
6.3V(0J.) |
10V(1UN) |
16V(1C) |
25V(1E) |
35V(1V) |
50V(1H) |
63V(1J.) |
100V(2UN) |
|||||||||
| XL | mA | XL | mA | XL | mA | XL | mA | XL | mA | XL | mA | XL | mA | XL | mA | ||
| 0.1 | 0R1 | 5 x 11 | 1.3 | 5 x 11 | 2.6 | ||||||||||||
| 0.22 | R22 | 5 x 11 | 2.9 | 5 x 11 | 5.8 | ||||||||||||
| 0.33 | R33 | 5 x 11 | 4.4 | 5 x 11 | 8.8 | ||||||||||||
| 0.47 | R47 | 5 x 11 | 7 | 5 x 11 | 12 | ||||||||||||
| 1 | 010 | 5 x 11 | 13 | 5 x 11 | 22 | ||||||||||||
| 2.2 | 2R2 | 5 x 11 | 29 | 5 x 11 | 33 | ||||||||||||
| 3.3 | 3R3 | 5 x 11 | 35 | 5 x 11 | 40 | ||||||||||||
| 4.7 | 4R7 | 5 x 11 | 31 | 5 x 11 | 40 | 5 x 11 | 42 | 5 x 11 | 45 | 5 x 11 | 48 | ||||||
| 10 | 100 | 5 x 11 | 44 | 5 x 11 | 54 | 5 x 11 | 58 | 5 x 11 | 65 | 5 x 11 | 70 | 6.3 x 11 | 80 | ||||
| 22 | 220 | 5 x 11 | 59 | 5 x 11 | 75 | 5 x 11 | 80 | 5 x 11 | 87 | 5 x 11 | 95 | 6.3 x 11 | 115 | 8 x 11.5 | 135 | ||
| 33 | 330 | 5 x 11 | 55 | 5 x 11 | 84 | 5 x 11 | 90 | 5 x 11 | 97 | 5 x 11 | 105 | 6.3 x 11 | 125 | 6.3 x 11 | 140 | 10 x 12.5 | 195 |
| 47 | 470 | 5 x 11 | 79 | 5 x 11 | 100 | 5 x 11 | 110 | 5 x 11 | 115 | 6.3 x 11 | 145 | 6.3 x 11 | 150 | 8 x 11.5 | 190 | 10 x 16 | 255 |
| 100 | 101 | 5 x 11 | 130 | 5 x 11 | 145 | 6.3 x 11 | 180 | 6.3 x 11 | 190 | 8 x 11.5 | 240 | 8 x 11.5 | 255 | 10 x 12.5 | 320 | 13 x 20 | 450 |
| 220 | 221 | 6.3 x 11 | 230 | 6.3 x 11 | 250 | 8 x 11.5 | 300 | 8 x 11.5 | 320 | 10 x 12.5 | 420 | 10 x 16 | 490 | 10 x 20 | 565 | 16 x 25 | 810 |
| 330 | 331 | 6.3 x 11 | 280 | 8 x 11.5 | 350 | 8 x 11.5 | 370 | 10 x 12.5 | 470 | 10 x 16 | 570 | 10 x 20 | 650 | 13 x 20 | 765 | 16 x 25 | 990 |
| 470 | 471 | 8 x 11.5 | 380 | 8 x 11.5 | 415 | 10 x 12.5 | 520 | 10 x 16 | 620 | 10 x 20 | 740 | 13 x 20 | 860 | 13 x 25 | 990 | 16 x 31.5 | 1250 |
| 1000 | 102 | 10 x 12.5 | 650 | 10 x 16 | 790 | 10 x 20 | 910 | 13 x 20 | 1090 | 13 x 25 | 1300 | 16 x 25 | 1530 | 16 x 31.5 | 1700 | ||
| 2200 | 222 | 13 x 20 | 1150 | 13 x 20 | 1240 | 13 x 25 | 1420 | 16 x 25 | 1660 | 16 x 31.5 | 1890 | 18 x 35.5 | 2160 | ||||
| 3300 | 332 | 13 x 20 | 1380 | 13 x 25 | 1590 | 16 x 25 | 1840 | 16 x 31.5 | 2070 | 18 x 35.5 | 2340 | ||||||
| 4700 | 472 | 16 x 25 | 1880 | 16 x 25 | 1980 | 16 x 31.5 | 2260 | 18 x 35.5 | 2520 | 18 x 40 | 2690 | ||||||
EXEMPLE DE NUMÉRO DE PIÈCE
CABB 220 M 1C BK 050 110

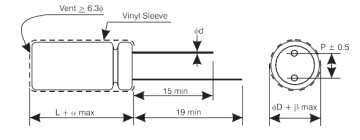

ESPACEMENT ET DIAMÈTRE DES PLOMBES
| φd | 5 | 6.3 | 8 | 10 | 13 | 16 | 18 |
| P | 2.0 | 2.5 | 3.5 | 5.0 | 5.0 | 7.5 | 7.5 |
| φd | 0.5 | 0.6 | 0.8 | ||||
| un | 1.0 | 1.5 | |||||
| b | 0.5 | ||||||
CARACTÉRISTIQUES
◆ 85 ℃ 1 000 heures ▏2 000 heures
◆ Faible courant de fuite.
◆ Utiliser des équipements industriels à haute température.
◆ Conforme RoHS
