Condensateurs électrolytiques en instant
Snap-in & Patte 2000 Heures, 85° C
Fail-Safe, will fail open without flame if excessive voltage is applied
Conforme RoHS
CARACTÉRISTIQUES
| Articles | Performance | |||||||
| Plage de température de fonctionnement | -40°C ~ +85°C | |||||||
| Tolérance de capacité | +20% (à 120 Hz, 20° C) | |||||||
| Courant de fuite (à 20°C) | I = 0.02CV or1.5 mA whichever is smaller (après 5 minutes) Où, C= capacité nominale en µF. V = tension de fonctionnement CC nominale en V. | |||||||
| Facteur de dissipation (Tan at 120Hz, 20° C) | Tension nominale | 200 | 250 | 400 | 450 | |||
| Tanné (maximum) | 0.15 | 0.15 | 0.20 | 0.20 | ||||
|
Caractéristiques à basse température (à 120 Hz) |
Le rapport d'impédance ne doit pas dépasser les valeurs indiquées dans le tableau ci-dessous. | |||||||
| Rated Vo | ltage | 200 | 250 | 400 | 450 | |||
| Impédance
Rapport |
Z( | -25° C)/Z(+20° C) | 4 | 4 | 8 | 8 | ||
| Z( | -40° C)/Z(+20° C) | 8 | 10 | 18 | 20 | |||
|
Test de durée de vie en charge |
Temps d'essai | 2,000 Heures | ||||||
| Changement de capacité | Dans +20% de valeur initiale | |||||||
| Facteur de dissipation | Moins que 200% de valeur spécifiée | |||||||
| Courant de fuite | Dans la valeur spécifiée | |||||||
| * The above specifications shall be satisfied when the capacitors are restored to 20°C after
la tension nominale appliquée pour 2,000 hrs at 85°C |
||||||||
|
Test de durée de conservation |
Temps d'essai | 1,000 Heures | ||||||
| Changement de capacité | Dans +20% de valeur initiale | |||||||
| Facteur de dissipation | Moins que 150% de valeur spécifiée | |||||||
| Courant de fuite | Dans la valeur spécifiée | |||||||
| * The above specifications shall be satisfied when the capacitors are restored to 20°C after
exposing them for 1,000 hrs at 85°Cwithout voltage applied. The rated voltage shall be applied to the capacitors before the measurements (Se référer à JIS C 5102) |
||||||||
|
Courant d'ondulation & Multiplicateurs de fréquence |
Fréquence. (HZ)
W. V. (V) |
50/60 |
120 |
300 |
1K |
10K
en haut |
||
| Multiplicateur | 0.8 | 1.0 | 1.1 | 1.3 | 1.4 | |||
| Courant d'ondulation &
Multiplicateurs de température |
Température
( C ) |
40 | 60 | 70 | 85 | |||
| Multiplicateur | 1.8 | 1.4 | 1.2 | 1.0 | ||||
|
Safety Fundtion Test Conditions |
1. DC reverse voltage test:
The capacitor is shall be connected in reverse polarity, and applied under specified working voltage. |
|||||||
| 2. DC over voltage test:
The rated voltage of 1.2 times shall be applied to the capacitor. |
||||||||
| Autres normes | JISC 5101-4 | |||||||

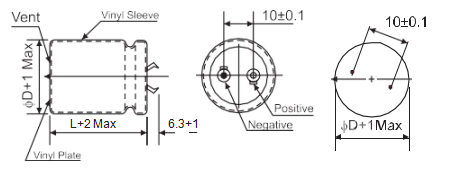

SNAP-IN TERMINAL TYPE
EXEMPLE DE NUMÉRO DE PIÈCE
CARACTÉRISTIQUES
◆ Snap-in & Patte 2000 Heures, 85° C
◆ Fail-Safe, will fail open without flame if excessive voltage is applied
◆ RoHS Compliant
