Супер мини електролитички кондензатори ≥85 ℃ 1.000 ~ 2,000хрс ▏цазд
Карактеристике
85° Ц, 2000 увјерен сати, стандардни минијатурни тип са висином од 7 мм за компактна кола.
85° Ц, 2000 увјерен сати, стандардни минијатурни тип са висином од 7 мм за компактна кола.
Спецификације
| Артикал | Перформансе | |||||||||||
| СЕ | СЕА | |||||||||||
| Живот | На 85°Ц 1000 Хрс | На 85°Ц 2000 Хрс | ||||||||||
| Радна темп. | -40°Ц ~ +85°Ц Опсег | |||||||||||
| Толеранција капацитивности | ± 20% (120Хз, 20° Ц) | |||||||||||
| Струја цурења
(на 20°Ц) |
И = 0,01ЦВ или 3 ( А) који год је већи (после 2 минута)
Где, Ц = називна капацитивност у Ф. В = номинални ДЦ радни напон у В. |
|||||||||||
| Диссипатон Фацтор | Називни напон | 4 | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | |||
| Тан ат 120 Хз,20° Ц | Тан (мак) | 0.35 | 0.23 | 0.20 | 0.16 | 0.14 | 0.12 | 0.10 | 0.10 | |||
|
Карактеристике ниске температуре (на 120Хз) |
Однос импедансе не сме да прелази вредности дате у табели испод | |||||||||||
| Називни напон | 4 | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | ||||
| Однос импеданце | З(-25° Ц) /З(+20° Ц) | 7 | 4 | 3 | 3 | 2 | 2 | 2 | 2 | |||
| З(-40° Ц) /З(+20° Ц) | 14 | 10 | 8 | 6 | 4 | 4 | 4 | 4 | ||||
| Тест животног века оптерећења на 20°Ц (након примене називног напона на 85°Ц за
1000/2000 сати) |
Тест Тиме | 1000 / 200 Хрс | Тест рока трајања на 20°Ц (након излагања на 85°Ц за 1000 сати са бр
напон) |
Тест Тиме | 1000 Хрс | |||||||
| Промена капацитета | ± 20% | Промена капацитета | ± 20% | |||||||||
| Фактор дисипације | Мање од 200% одређене вредности | Фактор дисипације | Мање од 200% одређене вредности | |||||||||
| Струја цурења | У оквиру одређене вредности | Струја цурења | У оквиру одређене вредности | |||||||||
| Риппле Цуррент & | 60(50) | 120 | 500 | 1К | 10К уп | |||||||
| Множиоци фреквенције | Испод 33 | 0.70 | 1.00 | 1.20 | 1.30 | 1.45 | ||||||
| 47 да 220 | 0.80 | 1.00 | 1.10 | 1.15 | 1.20 | |||||||
| Рипле Цуррент &
Температурни множитељи |
Температура (° Ц) | Испод 50 | 70 | 85 | ||||||||
| Мултипликатори | 1.75 | 1.58 | 1.00 | |||||||||
| Стандарди | Задовољава карактеристику В ЈИС-а Ц 5141 | |||||||||||

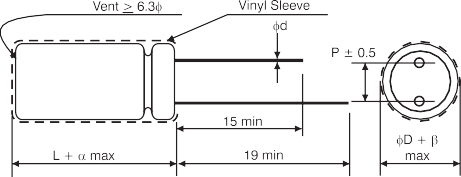

ДИМЕНЗИЈЕ & ДОЗВОЉЕНА СТРУЈА таласања
Димензија: Д×Л(мм); Риппле Цуррент: мА/РМС на 120Хз 85°Ц
| ВДЦ
Ф Садржај |
4У(0Г) | 6.3У(0Ј) | 10У(1А) | 16У(1Ц) | 25У(1Е) | 35У(1У) | 50У(1Хмерово) | 63У(1Ј) | |||||||||
| ДКСЛ | мА | ДКСЛ | мА | ДКСЛ | мА | ДКСЛ | мА | ДКСЛ | мА | ДКСЛ | мА | ДКСЛ | мА | ДКСЛ | мА | ||
| 0.1 | 0Р1 | 4 к 7 | 2 | 4 к 7 | 2 | ||||||||||||
| 0.22 | Р22 | 4 к 7 | 3 | 4 к 7 | 3 | ||||||||||||
| 0.33 | Р33 | 4 к 7 | 4 | 4 к 7 | 4.4 | ||||||||||||
| 0.47 | Р47 | 4 к 7 | 5 | 4 к 7 | 7.9 | ||||||||||||
| 1 | 10 | 4 к 7 | 10 | 4 к 7 | 11 | ||||||||||||
| 2.2 | 2Р2 | 4 к 7 | 15 | 4 к 7 | 17 | ||||||||||||
| 3.3 | 3Р3 | 4 к 7 | 18 | 4 к 7 | 21 | ||||||||||||
| 4.7 | 4Р7 | 4 к 7 | 22 | 5 к 7
4 к 7 |
23
22 |
5 к 7 | 26 | ||||||||||
| 10 | 100 | 4 к 7 | 25 | 4 к 7 | 26 | 5 к 7
4 к 7 |
30
26 |
6.3 к 7
5 к 7 |
34
31 |
6.3 к 7 | 40 | ||||||
| 22 | 220 | 4 к 7 | 31 | 4 к 7 | 32 | 5 к 7
4 к 7 |
39
33 |
5 к 7
4 к 7 |
41
34 |
6.3 к 7 | 47 | 6.3 к 7 | 53 | 8 к 7 | 70 | ||
| 33 | 330 | 4 к 7 | 32 | 4 к 7 | 32 | 4 к 7 | 35 | 5 к 7 | 43 | 6.3 к 7 | 53 | 8 к 7
6.3 к 7 |
71
60 |
8 к 7
6.3 к 7 |
76
65 |
||
| 47 | 470 | 4 к 7 | 38 | 4 к 7 | 38 | 5 к 7
4 к 7 |
47
39 |
6.3 к 7
5 к 7 |
59
49 |
6.3 к 7 | 65 | 8 к 7 | 83 | 8 к 7 | 85 | ||
| 100 | 101 | 5 к 7 | 61 | 6.3 к 7
5 к 7 |
75
63 |
6.3 к 7 | 80 | 6.3 к 7 | 90 | 8 к 7 | 125 | ||||||
| 220 | 221 | 6.3 к 7 | 90 | 6.3 к 7 | 99 | 8 к 7 | 140 | 8 к 7 | 146 | ||||||||
| 330 | 331 | 8 к 7 | 129 | 8 к 7 | 156 | ||||||||||||
| 470 | 471 | 8 к 7 | 154 | ||||||||||||||
РАЗМАК И ПРЕЧНИК ОЛОВА
| Д | 4 | 5 | 6.3 | 8 |
| П | 1.5 | 2.0 | 2.5 | 3.5 |
| д | 0.45 | 0.5 | ||
| 1.0 | ||||
| 0.5 | ||||
Пример броја дела
ЦАЗД 0Р1 М 1Хмерово на 040 070
Карактеристике
◆ 85°Ц, 1000 ~2000 сати осигурано, 5мм висине са малим цурењем.
◆ Користи се у веома компактној високотемпературној индустријској опреми.
◆ Усклађеност са РоХС
