Електролитички кондензатори ниског ЕСР-а ≥6.3 ~ 100В ▏2,000 ~ 5,000хрс ▏ЦААА

Карактеристике
105℃, 2000 ~ 5000 увјерен сати
Низак ЕСР, погодан за пребацивање напајања
Smaller size with large permissible ripple current
160 ~ 450V also suitable for ballasts

Datasheet-For-Low-ESR-Electrolytic-Capacitors-▏6.3100V-▏20005000Hrs-▏CAAA.pdf (3414 преузимања )

Спецификације

Артикал	Перформансе
Оперативни Температура	6.3 ~ 100В							160 ~ 450В
	-55°Ц ~ +105°Ц							-40°Ц ~ +105°Ц
Толеранција капацитивности	± 20% (120Хз, 20° Ц)
Струја цурења (на 20°Ц)	Називни напон	<100У			>100У
	Време	После 2 минута			После 5 минута
	Leakage Curent	И = 0,01ЦВ или 3 ( А)			ЦВ<1000			ЦВ>1000
		који год је већи			I=0.03CV+15(м а )			I=0.02CV+25(м а )
	Где, Ц = називна капацитивност у μФ. В = номинални ДЦ радни напон у В.
Dissipaton Factor Tan d at 120 Хз, 20° Ц	Називни напон	6.3	10		16	25	35	50	63	100	160	200	250	350	400	450
	Tan d (мак)	0.22	0.19		0.16	0.14	0.12	0.10	0.08	0.05	0.20	0.24	0.24	0.24	0.24	0.24
	Када капацитивност премаши 1000 м Ф 0.02 ће се додати сваки 1000 м Ф.
Ниска температура	Однос импедансе не сме да прелази вредности дате у табели испод
Карактеристике (на 120Хз)	Називни напон				6.3	10	16	25	35	50	63	100
	Однос импеданце	З(-55° Ц) /З(+20° Ц)			4	4	3	3	3	3	3	3
Карактеристике ниске температуре (на 120Хз)	Impedance ratio shall not exceed the valuesgivenin the table below
	Однос импеданце	Називни напон			6.3	10	16	25	35	50	63	100
		З((-55° Ц)/З(+20° Ц)			4	4	3	3	3	3	3	3
		Називни напон			160	200	250	350	400	450
		З(-40)/З(+200176Ц)			6	6	6	6	6	6
Тест животног века оптерећења	Тест Тиме	2000hrs for φD =5~8mm 5000hrs for φ D＞mm
	Промена капацитета	Within ≤ ± 20% почетне вредности
	Фактор дисипације	Мање од 200% одређене вредности.
	Струја цурења	У оквиру одређене вредности
	Горња спецификација ће бити задовољена када се кондензатори врате на 20°Ц након номиналног напона примењеног за 2000 hrs at 105°C.High than 2000 сати трајања оптерећења су доступни на захтев.
Тест рока трајања	Тест Тиме		1000 Хрс
	Промена капацитета		Within ≤ ± 20%
	Фактор дисипације		Мање од 200% одређене вредности
	Струја цурења		Унутар наведене вредности
	Горња спецификација ће бити задовољена када се кондензатори врате на 20°Ц након номиналног напона примењеног за 1000 сати на 105°Ц без примењеног напона.
Риппле Цуррент	Фрек. (Хз) Цап. (мФ)	60(50)		120	500	1К	10К	100К
& Фрекуенци Мултилпиерс	Испод 33	0.40		0.55	0.65	0.80	0.90	1.00
	39 да 330	0.60		0.70	0.80	0.90	0.95	1.00
	390 да 1000	0.65		0.80	0.85	0.98	1.00	1.00
	1200 горе горе	0.80		0.90	0.95	0.98	1.00	1.00
Рипле Цуррент & Температурни множитељи	Температура (° Ц)	Испод 50		70	85	105
	Мултипликатори	2.40		2.05	1.70	1.00
Стандарди	Задовољава карактеристику В ЈИС-а Ц 5141

Пример броја дела

CAAA 101 М 1Е БК 080 115

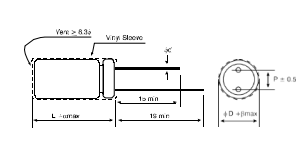

LEAD SPACING

AND DIAMETER

φД	5	6.3	8	10	13	16	18
П	2.0	2.5	3.5	5.0	5.0	7.5	7.5
φд	0.5		0.6			0.8
а	1.0			1.5
б	0.5

ДИМЕНЗИЈЕ И ДОЗВОЉЕНА СТРУЈА таласања

Димензија: Д×Л(мм) Риппле Цуррент: мА/рмс на 100К Хз 105°Ц

ВДЦ Артикал μф	6.3У(0Ј)					10У(1А)					16У(1Ц)
	φДкЛ	Импеданса (Ох) Max @100KHz		Таласање струје (mA rms) @105°C		φДкЛ	Импеданса (Ох) Max @100KHz		Таласање струје (mA rms) @105°C		φДкЛ	Импеданса (Ох) Max @100KHz		Таласање струје (mA rms) @105°C
	φДкЛ	20° Ц	-10° Ц	120Хз	100КХз	φДкЛ	20° Ц	-10° Ц	120Хз	100КХз	φДкЛ	20° Ц	-10° Ц	120Хз	100КХз
33											5 к 11	1.30	3.90	108	154
39											5 к 11	1.30	3.90	108	154
47						5 к 11	2.10	5.50	78	111	6.3 к 11	0.60	1.80	182	260
56						5 к 11	1.90	4.80	85	121	6.3 к 11	0.60	1.80	182	260
68						5 к 11	1.30	3.90	108	154	6.3 к 11	0.60	1.80	182	260
100	5 к 11	1.30	3.90	108	154	6.3 к 11	0.60	1.80	182	260	6.3 к 11	0.60	1.80	182	260
220	6.3 к 11	0.60	1.80	182	260	8 к 11.5	0.33	0.99	280	400	8 к 11.5	0.33	0.99	320	400
330	8 к 11.5	0.33	0.88	280	400	8 к 11.5	0.33	0.99	280	400	10 к 12.5	0.25	0.75	360	510
390	8 к 11.5	0.33	0.88	320	400	10 к 12.5	0.27	0.70	410	510	10 к 16	0.19	0.57	510	635
470	10 к 12.5	0.25	0.75	410	510	10 к 12.5	0.25	0.75	410	510	10 к 16	0.19	0.57	510	635
560	10 к 12.5	0.25	0.75	410	510	10 к 16	0.19	0.57	510	635	10 к 20	0.14	0.42	775	860
680	10 к 16	0.19	0.57	510	635	10 к 16	0.19	0.57	510	635	10 к 20	0.14	0.42	775	860
1000	10 к 20	0.14	0.42	690	860	10 к 20	0.14	0.37	690	860	12.5 к 20	0.085	0.26	1000	1250
1200	10 к 20	0.14	0.42	775	860	10 к 25	0.12	0.30	930	1030	12.5 к 20	0.085	0.26	1125	1250
2200	12.5 к 20	0.085	0.26	1125	1250	12.5 к 25	0.070	0.21	1200	1355	12.5 к 25	0.070	0.21	1200	1355
3300	12.5 к 25	0.070	0.21	1200	1355	12.5 к 25	0.070	0.21	1200	1355	16 к 31.5	0.048	0.14	1830	2030
4700	16 к 25	0.060	0.18	1595	1770	16 к 31.5	0.048	0.14	1830	2030	16 к 35.5	0.044	0.13	2065	2295

ВДЦ Артикал	25У(1Е)							35У(1У)								50У(1Хмерово)
ВДЦ Артикал	φДкЛ			Импеданса (Ох)Max @ 100KHz		Таласање струје (mA rms) @ 105°C		φДкЛ				Импеданса (Ох)Max @ 100KHz		Таласање струје (mA rms) @ 105°C		φДкЛ			Импеданса (Ох)Max @ 100KHz		Таласање струје (mA rms) @ 105°C
μф	φДкЛ			20° Ц	-10° Ц	120Хз	100КХз	φДкЛ				20° Ц	-10° Ц	120Хз	100КХз	φДкЛ			20° Ц	-10° Ц	120Хз	100КХз
1																5	к	11	5.0	15.0	43	78
2.2																5	к	11	4.0	12.0	48	88
3.3																5	к	11	3.50	11.0	52	94
4.7																5	к	11	3.00	9.00	55	100
6.8																5	к	11	3.00	9.00	55	100
10																5	к	11	2.00	6.00	68	124
22								5		к	11	1.30	3.90	108	154	6.3 к		11	0.60	1.80	143	260
33	5	к	11	1.30	3.90	108	154	6.3 к			11	0.60	1.80	182	260	6.3 к		11	0.60	1.80	143	260
39	6.3 к		11	0.60	1.80	182	260	6.3 к			11	0.60	1.80	182	260	6.3 к		11	0.60	1.80	182	260
47	6.3 к		11	0.60	1.80	182	260	6.3 к			11	0.60	1.80	182	260	8	к	11.5	0.33	0.99	320	400
56	6.3 к		11	0.60	1.80	182	260	6.3 к			11	0.60	1.80	182	260	8	к	11.5	0.33	0.99	320	400
68	6.3 к		11	0.60	1.80	182	260	6.3 к			11	0.60	1.80	182	260	8	к	11.5	0.33	0.99	320	400
100	8	к	11.5	0.33	0.99	320	400	8	к		11.5	0.33	0.99	320	400	10	к	16	0.19	0.57	445	635
220	10	к	12.5	0.25	0.75	360	510	10	к		16	0.19	0.57	445	635	10	к	25	0.12	0.30	825	1030
330	10	к	16	0.19	0.57	445	635	10	к		20	0.12	0.42	600	860	12.5 к		20	0.085	0.26	875	1250
390	10	к	20	0.14	0.42	775	635	10	к		25	0.12	0.30	930	1030	12.5 к		25	0.070	0.21	1085	1355
470	10	к	20	0.14	0.42	775	635	12.5 к			20	0.085	0.26	1000	1250	12.5 к		25	0.070	0.21	1085	1355
560	10	к	25	0.12	0.30	930	1030	12.5 к			20	0.085	0.26	1000	1250	12.5 к		25	0.070	0.21	1085	1355
680	12.5 к		20	0.085	0.26	1000	1250	12.5 к			25	0.070	0.21	1085	1355	16	к	25	0.060	0.18	1415	1770
1000	12.5 к		25	0.070	0.23	1080	1355	12.5 к			25	0.070	0.21	1085	1355	16	к	25	0.060	0.18	1595	1770
1200	12.5 к		25	0.070	0.21	1200	1355	12.5 к			25	0.070	0.21	1200	1355	16	к	31.5	0.048	0.14	1830	2030
2200	16	к	25	0.060	0.18	1595	1770	16	к		35.5	0.044	0.13	2065	2295	18	к	40	0.037	0.1	2465	2740
3300	16	к	35.5	0.044	0.13	2065	2295	18	к		40	0.037	0.10	2465	2740
4700	18	к	40	0.037	0.1	2465	2740

ВДЦ Артикал	25У(1Е)							35У(1У)								50У(1Хмерово)
ВДЦ Артикал	φДкЛ			Импеданса (Ох)Max @ 100KHz		Таласање струје (mA rms) @ 105°C		φДкЛ				Импеданса (Ох)Max @ 100KHz		Таласање струје (mA rms) @ 105°C		φДкЛ			Импеданса (Ох)Max @ 100KHz		Таласање струје (mA rms) @ 105°C
μф	φДкЛ			20° Ц	-10° Ц	120Хз	100КХз	φДкЛ				20° Ц	-10° Ц	120Хз	100КХз	φДкЛ			20° Ц	-10° Ц	120Хз	100КХз
1																5	к	11	5.0	15.0	43	78
2.2																5	к	11	4.0	12.0	48	88
3.3																5	к	11	3.50	11.0	52	94
4.7																5	к	11	3.00	9.00	55	100
6.8																5	к	11	3.00	9.00	55	100
10																5	к	11	2.00	6.00	68	124
22								5		к	11	1.30	3.90	108	154	6.3 к		11	0.60	1.80	143	260
33	5	к	11	1.30	3.90	108	154	6.3 к			11	0.60	1.80	182	260	6.3 к		11	0.60	1.80	143	260
39	6.3 к		11	0.60	1.80	182	260	6.3 к			11	0.60	1.80	182	260	6.3 к		11	0.60	1.80	182	260
47	6.3 к		11	0.60	1.80	182	260	6.3 к			11	0.60	1.80	182	260	8	к	11.5	0.33	0.99	320	400
56	6.3 к		11	0.60	1.80	182	260	6.3 к			11	0.60	1.80	182	260	8	к	11.5	0.33	0.99	320	400
68	6.3 к		11	0.60	1.80	182	260	6.3 к			11	0.60	1.80	182	260	8	к	11.5	0.33	0.99	320	400
100	8	к	11.5	0.33	0.99	320	400	8	к		11.5	0.33	0.99	320	400	10	к	16	0.19	0.57	445	635
220	10	к	12.5	0.25	0.75	360	510	10	к		16	0.19	0.57	445	635	10	к	25	0.12	0.30	825	1030
330	10	к	16	0.19	0.57	445	635	10	к		20	0.12	0.42	600	860	12.5 к		20	0.085	0.26	875	1250
390	10	к	20	0.14	0.42	775	635	10	к		25	0.12	0.30	930	1030	12.5 к		25	0.070	0.21	1085	1355
470	10	к	20	0.14	0.42	775	635	12.5 к			20	0.085	0.26	1000	1250	12.5 к		25	0.070	0.21	1085	1355
560	10	к	25	0.12	0.30	930	1030	12.5 к			20	0.085	0.26	1000	1250	12.5 к		25	0.070	0.21	1085	1355
680	12.5 к		20	0.085	0.26	1000	1250	12.5 к			25	0.070	0.21	1085	1355	16	к	25	0.060	0.18	1415	1770
1000	12.5 к		25	0.070	0.23	1080	1355	12.5 к			25	0.070	0.21	1085	1355	16	к	25	0.060	0.18	1595	1770
1200	12.5 к		25	0.070	0.21	1200	1355	12.5 к			25	0.070	0.21	1200	1355	16	к	31.5	0.048	0.14	1830	2030
2200	16	к	25	0.060	0.18	1595	1770	16	к		35.5	0.044	0.13	2065	2295	18	к	40	0.037	0.1	2465	2740
3300	16	к	35.5	0.044	0.13	2065	2295	18	к		40	0.037	0.10	2465	2740
4700	18	к	40	0.037	0.1	2465	2740

ДИМЕНЗИЈЕ И ДОЗВОЉЕНА СТРУЈА таласања

Димензија: Д×Л(мм) Риппле Цуррент: мА/рмс на 100К Хз 105°Ц

ВДЦ Артикал μф	63У(1Ј)					100У(2А)
	φДкЛ	Импеданса (Ох) Max @ 100KHz		Таласање струје (m A rms) @ 105°C		φДкЛ	Импеданса (Ох) Max @ 100KHz		Таласање струје (m A rms) @ 105°C
	φДкЛ	20° Ц	-10° Ц	120Хз	100КХз	φДкЛ	20° Ц	-10° Ц	120Хз	100КХз
1						5 к 11	7.00	25	36	66
2.2						5 к 11	6.00	21	40	72
3.3						5 к 11	5.00	18.0	43	78
4.7						6.3 к 11	1.20	4.20	100	180
6.8						6.3 к 11	1.20	4.20	100	180
10	6.3 к 11	1.20	4.2	100	180	8 к 11.5	0.56	2.00	168	305
22	6.3 к 11	1.20	4.2	100	180	8 к 11.5	0.56	2.00	168	308
33	8 к 11.5	0.56	2.00	170	305	10 к 12.5	0.50	1.80	210	380
39	8 к 11.5	0.56	2.00	170	305	10 к 16	0.32	1.10	350	500
47	8 к 11.5	0.56	2.00	170	305	10 к 20	0.27	0.95	435	620
56	10 к 12.5	0.50	1.80	265	380	10 к 20	0.27	0.95	435	620
68	10 к 12.5	0.50	1.80	265	380	10 к 25	0.21	0.63	530	760
100	10 к 20	0.27	0.95	600	620	13 к 20	0.16	0.56	625	890
220	12.5 к 20	0.094	0.24	570	820	16 к 25	0.090	0.32	1010	1440
330	12.5 к 25	0.073	0.21	770	1100	16 к 31.5	0.060	0.17	1255	1790
390	12.5 к 25	0.073	0.21	770	1100	16 к 35.5	0.056	0.14	1650	2065
470	16 к 25	0.060	0.18	1420	1770
560	16 к 31.5	0.048	0.14	1625	2030
680	16 к 31.5	0.048	0.14	1625	2030
1000	18 к 35.5	0.041	0.11	1790	2240

Карактеристике
◆ 105°Ц, 2000 ~ 5000 увјерен сати.
◆ Низак ЕСР, погодан за пребацивање напајања.
◆ Мала величина са великом дозвољеном струјом таласања.

◆Rohs Compliant
