ЦХАДАФ серија је изграђена са метализованим полиестерским филмом диелектриком, Цопперните оловну и епоксидну прашкасту смоле. Погодни су за блокирање, спојница, раздвајање, филтрирање, заобићи временски круг и идеално за употребу у телекомуникацијској опреми, Опрема за обраду података, Индустријски инструмент, Аутоматски управљачки системи и друга општа електронска опрема.
Карактеристике
◆ ТЕМП РАДНИКА. Домет :-40° Ц ~ + 125 ° Ц (Прерађује преко 105 ° Ц)
◆ Опсег капацитета:0.001~ 1.2уф
◆ Толеранција капацитета: Ј = 5% К = 10% м = 20%
◆ Називни напон В Р 85 ° Ц: 50У, 63У,100ВДЦ, 250ВДЦ, 400ВДЦ, 450ВДЦ, 630ВДЦ,1000ВДЦ
Пример броја дела
Толеранција
| Шифра | Толеранција |
| Ј | ± 5% |
| К | ± 10% |
| М | ± 20% |
Примери у стилу олова
Кодекс капацитета
| Ф | 0.01 | 0.047 | 0.1 | 0.47 | 1.0 |
| пф | 10000 | 47000 | 100000 | 470000 | – |
| Шифра | 103 | 473 | 104 | 474 | 105 |
Називни напон
| Род | 50 | 63 | 100 | 250 | 400 | 630 |
| Шифра | 1Хмерово | 1Ј | 2А | 2Е | 2Г | 2Ј |
Паковање
| Мет | од | Скупљати се | Муниција | Намотати |
| Шифра | Б | А | Р | |
Дужина олова од авионе за седење
(Булк пакет)
| мм | 5 | 10 | 15 | 20 | 25 |
| Шифра | 050 | 100 | 150 | 200 | 250 |
Код на касету (Размак траке)
| Шпалирати | г | 5мм |
| Паковање | А или р | |
| Шифра | РТ1 (Погледати дијаграм) | |
Стил олова
| Шифра | Стил |
| С | Равно |
| К | Утеран (Одрећи се) |
| Ф | Извући се |
| Ја | Укрцати се у |
** За скупно паковање са формираним вођством, додајте додатни 3 Код размака са цифром на крају броја дела.

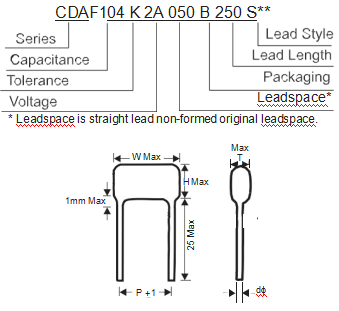

Максималне димензије (мм)
| Ви. У. | 50 / 63ВДЦ (1Х / 1Ј) | 100ВДЦ(2А) | 250ВДЦ(2Е) | 400ВДЦ(2Г) | 630ВДЦ (2Ј) | ||||||||||||||||||||
| ( μф) | шифра | Ви | Хмерово | Т | П | д | Ви | Хмерово | Т | П | д | Ви | Хмерово | Т | П | д | Ви | Хмерово | Т | П | д | Ви | Хмерово | П | д |
| 0.001 | 102 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 5 | 0.5 |
| 0.0022 | 122 | 6.5 | 6.5 3.5 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 5 | 0.5 | ||
| 0.0033 | 332 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 5 | 0.5 |
| 0.0047 | 472 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 5 | 0.5 |
| 0.0056 | 562 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | ||||
| 0.0068 | 682 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | ||||
| 0.0082 | 822 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | ||||
| 0.010 | 103 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | ||||
| 0.012 | 123 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | |||||||||
| 0.015 | 153 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | |||||||||
| 0.018 | 183 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | |||||||||
| 0.022 | 223 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | |||||||||
| 0.027 | 273 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 7.5 | 9.5 | 3.5 | 5 | 0.5 | |||||||||
| 0.033 | 333 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 7.5 | 9.5 | 4.5 | 5 | 0.5 | |||||||||
| 0.039 | 393 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 7.5 | 9.5 | 4.5 | 5 | 0.5 | |||||||||
| 0.047 | 473 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 7.5 | 9.5 | 4.5 | 5 | 0.5 | |||||||||
| 0.056 | 563 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 7.5 | 9.5 | 4.5 | 5 | 0.5 | |||||||||
| 0.068 | 683 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 7.5 | 9.5 | 4.5 | 5 | 0.5 | |||||||||
| 0.082 | 823 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 7.5 | 9.5 | 4.5 | 5 | 0.5 | |||||||||
| 0.1 | 104 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 9.5 | 4.5 | 5 | 0.5 | |||||||||
| 0.12 | 124 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 10 | 5.0 | 5 | 0.5 | |||||||||
| 0.15 | 154 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 10 | 5.0 | 5 | 0.5 | |||||||||
| 0.18 | 184 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 10 | 6.0 | 5 | 0.5 | |||||||||
| 0.22 | 224 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 10 | 6.0 | 5 | 0.5 | |||||||||
| 0.27 | 274 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 10.5 | 7.0 | 5 | 0.5 | |||||||||
| 0.33 | 334 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 11 | 7.0 | 5 | 0.5 | |||||||||
| 0.39 | 394 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 12 | 8.0 | 5 | 0.5 | |||||||||
| 0.47 | 474 | 7.0 | 7.5 | 4.5 | 5 | 0.6 | 7.0 | 7.5 | 4.5 | 5 | 0.6 | 7.5 | 12 | 8.5 | 5 | 0.5 | |||||||||
| 0.56 | 564 | 7.0 | 8.5 | 5.0 | 5 | 0.6 | 7.0 | 8.5 | 5.0 | 5 | 0.6 | ||||||||||||||
| 0.68 | 684 | 7.0 | 8.5 | 5.0 | 5 | 0.6 | 7.0 | 8.5 | 5.0 | 5 | 0.6 | ||||||||||||||
| 1.0 | 824 | 7.0 | 8.5 | 5.0 | 5 | 0.6 | 7.0 | 10 | 6.0 | 5 | 0.6 | ||||||||||||||
| 1.5 | 155 | 7.0 | 10.0 | 6.5 | 5 | 0.5 | 7.0 | 10 | 6.0 | 5 | 0.6 | 17 | 15 | 7.0 | 15 | 0.8 | |||||||||
| 2.2 | 225 | 7.0 | 10.0 | 6.5 | 5 | 0.6 | 7.0 | 10.5 | 7.0 | 5 | 0.6 | 17 | 15.5 | 6.5 | 15 | 0.8 | |||||||||
Перформансе
| Артикал | Метализован Полиестер |
| Капацитет Дрифт | Вожња бициклом кроз опсег радне температуре 2%. |
| Тест влаге | Ће издржати тест Р.Х. 95% на 40 ° Ц за 1000хрс. Ц < 5% Дф < 1.2% И > 10000МΩ |
| Тест оптерећења | Ће издржати напон тестирања на 140% од В.В. За 1000х на 85 ° Ц. Ц < 5% Дф < 1.2% И > 5000МΩ |
| Тест за вучу | Ће предржавати повлачење 1.5кг нанети аксија 10 секунди. |
|
Тест оловног савијања |
Одржаће два циклуса без пробијања када причвршћују оптерећење од 0,5 килограма до краја олова, а затим ротирајући кондензатор 90 ° из правца олова изласка. Онда 180 у супротном смеру, Затим се вратите на полазиште. |
| Лема | Уроњен у растопљени лемљење (230 + 0.5 Сектор.) После тестирања, Вођење ране и јаз у олову на рани биће прекривени и напунили лемљење. Биће тешко одмотати Бифингера. |
| Диелектрична снага | Ће издржати 200% или 160% називног напона на 25 ° Ц за 1 минут са тренутном ограничавајућим отпором 1 Ох
/ У. |
Лемљење
Подручје испод криве је препоручено време лемљења & темп. За приказане материјале
Радијална трампа
Спецификације
| Опис |
Слово |
Димензија (мм) |
| РТ1 | ||
| Пречник оловне жице | д | 0.5 / 0.6 |
| Топљење | П | 12.7 |
| Наношење рупе | По | 12.7 |
| Центрирање оловне жице | П1 | 3.85 |
| Центрирање тела | П2 | 6.35 |
| Размак од олова (Натапање) | Ф | 5 |
| Поравнавање компонената | ΔХ | 0 |
| Висина компоненета са касетофона | Хмерово | 18.5 |
| Ширина носача траке | Ви | 18 |
| Држите ширину траке | Во | 6 |
| Рупа | В1 | 9 |
| Држите положај траке | В2 | 3 |
| Пречник отвора за напајање | Донети | 4 |
| Дебљина траке | т | 0.7 |
| Фигура | сл | 1 или 2 |
Намидати: *Допуштање нагомиланог нагиба мање од 1 мм на суму 20 бацачи.
*Континуирана празна компонента мање од 3 узастопни комади.
*Укупно празно на једном колуту мање од 1%.
