Хигх Риппле Елецтролитички кондензатори ≥8,000 ~ 10,000хрс ▏Цадд

Карактеристике
105℃, 8,000 ~ 10,000 увјерен сати
Погодно за пребацивање извора напајања, УПС, Баласт
Мање величине са великом дозвољеном струјом таласа
РоХС Цомплиант

Датасхеет-Фор-Хигх-Риппле-Елецтролитиц-Цапациторс-▏800010000Хрс-▏ЦАДД.пдф (3703 преузимања )

Спецификације

Предмети

Перформансе

Називни опсег напона

160 ~ 400В

450У

Опсег радне температуре

-40°Ц ~ +105°Ц

-25°Ц ~ +105°Ц

Толеранција капацитивности

+20% (на 120Хз, 20° Ц)

Струја цурења (ат 20 ° Ц)

Време

после 1 минут

после 5 минута

Струја цурења

ЦВ < 1000

ЦВ > 1000

ЦВ < 1000

цв > 1000

И = 0,1ЦВ + 40 (µА)

И = 0,04ЦВ + 100 (µА)

И = 0,03ЦВ + 15 (µА)

И = 0,02цв + 25 (µА)

Где је Ц = називна капацитивност у µФ. В = називни ДЦ радни напон у В.

Фактор дисипације

(Тан δ на 120 Хз, 20 ° Ц)

Називни напон

200

250

350

400

450

Тан δ (мак)

0.20

0.24

Ниска температура

Карактеристике (на 120Хз)

Однос импедансе не сме да прелази вредности дате у табели испод.

Називни напон

200

250

350

400

450

Импеданса

Ратио

З (-25) / З (+20° Ц)

З (-40) / З (+20° Ц)

–

Тест животног века оптерећења

Тест Тиме

8,000 сати за ΦД = 10 мм; 10,000 сати за ΦД >12.5мм

Промена капацитета

Унутар + 20% почетне вредности

Фактор дисипације

Мање од 200% одређене вредности

Струја цурења

У оквиру одређене вредности

* Горе наведене спецификације ће бити задовољене када се кондензатори врате на 20°Ц након називног напона примењеног са номиналним таласом

струја за 8,000 сати / 10,000 сати на 105°Ц.

Тест рока трајања

Промена капацитета

Унутар + 20% почетне вредности

Фактор дисипације

Мање од 200% одређене вредности

Струја цурења

Мање од 500% одређене вредности

* Горе наведене спецификације ће бити задовољене када се кондензатори врате на 20°Ц након излагања 1,000 сати на 105°Ц без примењеног напона. Називни напон се мора применити на кондензаторе пре него што се изврши мерења

(Погледајте ЈИС Ц 5102).

Риппле Цуррент & Множитељи фреквенције

Фрек. (Хз)

ΦД (мм)

120

1к

10к

100к

горе

0.25

0.61

0.88

1.0

12.5 ~ 18

0.35

0.66

0.89

1.0

Други стандарди

ЈИС Ц 5101-4

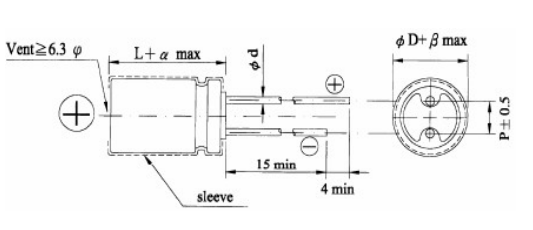

ДИМЕНЗИЈЕ Јединица: мм

јД	10	12.5	16	18
П	5.0		7.5
ј д	0.6		0.8
а	1.5
б	0.5

ДИМЕНЗИЈЕ & ДОЗВОЉЕНО РИППЛЕ ЦУРРЕНТ Риппле Цуррент: мА/рмс и 105°Ц

В.Д Ц Артикал	160У (2Ц)			200У (2Д)			250У (2Е)
В.Д Ц Артикал	јД к Л	Риппле Цуррент		јД к Л	Риппле Цуррент		јД к Л	Риппле Цуррент
µФ	јД к Л	120Хз	100кХз	јД к Л	120Хз	100кХз	јД к Л	120Хз	100кХз
10	10 к 16	125	315	10 к 16	125	315	10 к 20	140	350.00
22	10 к 20	200	500	10 к 20	200	500	10 к 20	200	500
33	10 к 20	250	625	10 к 20	260	650	12.5 к 20	320	800
47	10 к 20	300	750	12.5 к 20	390	975	12.5 к 20	390	975
68	12.5 к 20	470	1175	12.5 к 20	470	1175	16 к 20	520	1300
82	12.5 к 20	510	1275	16 к 20	550	1375	16 к 20	550	1,375
100	12.5 к 25	620	1,395	16 к 20	630	1,420	16 к 25	680	1,530
100	16 к 20	630	1,420
150	16 к 20	770	1,735	16 к 25	840	1,890	18 к 25	860	1,935
220	16 к 25	1,020	2,295	18 к 25	1,050	2,365	18 к 31.5	1,130	2545
330	18 к 31.5	1,390	3,130	18 к 35.5	1,430	3,220

В.Д Ц Артикал µФ	350У (2У)			400У (2Г)			450У (2Ви)
	јД к Л	Риппле Цуррент		јД к Л	Риппле Цуррент		јД к Л	Риппле Цуррент
	јД к Л	120Хз	100кХз	јД к Л	120Хз	100кХз	јД к Л	120Хз	100кХз
6.8	10 к 16	110	275	10 к 16	110	275	10 к 20	110	275
10	10 к 20	140	350	10 к 20	140	350	12.5 к 20	180	450
22	12.5 к 20	260	650	12.5 к 20	260	650	16 к 20	290	725
33	16 к 20	360	900	16 к 20	360	900	16 к 25	390	975
33							18 к 20	380	950
47	16 к 20	430	1,075	16 к 25	470	1,175	18 к 25	480	1,200
47				18 к 20	450	1,125
68	16 к 25	560	1,400	18 к 25	585	1,465	18 к 31.5	630	1,575
68	18 к 20	550	1,375
82	18 к 25	610	1,525	18 к 25	610	1,525	18 к 35.5	715	1,785
100	18 к 25	700	1,575	18 к 31.5	765	1,720	18 к 40	800	1,800
120	18 к 31.5	830	1,865	18 к 35.5	865	1,945
150	18 к 35.5	960	2,160	18 к 40	985	2,215

Карактеристике
◆ 105℃,8,000~10.000 сати осигурано
◆ Погодно за вештичарске моћи,УПС, Баласт
◆ Мања величина са великом дозвољеном струјом таласања

◆ Усклађен са Рохс-ом
