СМД алуминијумски електролитички кондензатори 105℃ дугог века трајања ЦАЈА
Карактеристике
105° Ц, 3000 увјерен сати.
РоХС Цомплиант
105° Ц, 3000 увјерен сати.
РоХС Цомплиант
Спецификације
| Артикал | Перформансе | ||||||||||
| Радна темп. Домет | -40°Ц ~ + 105° Ц | ||||||||||
| Толеранција капацитивности | ± 20% (120Хз, 20° Ц) | ||||||||||
| Струја цурења (на 20 • ц) | И=0,01ЦВ или 3µА (који год је већи) после 2 минута, где је Ц = називни капацитет у µФ и В = називни радни напон | ||||||||||
| Фактор дисипације
Танδ ат 120 Хз, 20° Ц |
Називни напон | 6.3 | 10 | 16 | 25 | 35 | 50 | ||||
| Танδ (мак) | 0.30 | 0.26 | 0.20 | 0.16 | 0.13 | 0.12 | |||||
|
Карактеристике ниске температуре (на 120Хз) |
Називни напон | 6.3 | 10 | 16 | 25 | 35 | 50 | ||||
| Однос импеданце
Максимум |
З(-25° Ц) /З(+20° Ц) | 4 | 3 | 2 | 2 | 2 | 2 | ||||
| З(-40° Ц) /З(+20° Ц) | 10 | 7 | 5 | 3 | 3 | 3 | |||||
|
Животни тест |
Тест Тиме |
Учитавање Рок трајања | |||||||||
| 3000 Хрс | 1000 Хрс | ||||||||||
| Промена капацитета | У оквиру ±30% почетне вредности | У оквиру ± 20% почетне вредности | |||||||||
| Фактор дисипације | Мање од 200% одређене вредности | Мање од 200% одређене вредности | |||||||||
| Струја цурења | У оквиру одређене вредности | У оквиру одређене вредности | |||||||||
| Услови тестирања | 20° Ц (након пријављеног називног напона за 3000 сати у
105° Ц |
20° Ц (после складиштења за 1000 сати на 105°Ц
без напона) |
|||||||||
| Риппле Цуррент & Фрекуенци Мултилпиерс | ВДЦ(У) Фрек. (Хз) | 50 | 120 | 1К | 10К уп | ||||||
| 6.3 ~ 50 | 0.70 | 1.00 | 1.36 | 1.50 | |||||||
| Стандарди | ЈИС Ц 5101-1-18 | ||||||||||
ДИМЕНЗИЈА & ДОЗВОЉЕНО РИППЛЕ ЦУРРЕНТ
Димензија: φД к Л (мм)
Струја таласа мА/рмс при 120 Хз, 105° Ц
| ВДЦ
μф Садржај |
6.3 (0Ј) | 10 (1А) | 16 (1Ц) | 25У (1Е) | 35У (1У) | 50У (1Хмерово) | |||||||
| φД к Л | мА | φД к Л | мА | φД к Л | мА | φД к Л | мА | φД к Л | мА | φД к Л | мА | ||
| 0.1 | 0Р1 | 4 к 5.7 | 1 | ||||||||||
| 0.22 | Р22 | 4 к 5.7 | 2.6 | ||||||||||
| 0.33 | Р33 | 4 к 5.7 | 3.2 | ||||||||||
| 0.47 | Р47 | 4 к 5.7 | 5 | ||||||||||
| 1 | 010 | 4 к 5.7 | 8 | ||||||||||
| 2.2 | 2Р2 | 4 к 5.7 | 12 | ||||||||||
| 3.3 | 3Р3 | 4 к 5.7 | 17 | ||||||||||
| 4.7 | 4Р7 | 4 к 5.7 | 16 | 5 к 5.7 | 22 | ||||||||
| 10 | 100 | 4 к 5.7 | 18 | 5 к 5.7 | 27 | 5 к 5.7 | 27 | 6.3 к 5.7 | 32 | ||||
| 22 | 220 | 4 к 5.7 | 22 | 5 к 5.7 | 30 | 5 к 5.7 | 30 | 6.3 к 5.7 | 44 | 6.3 к 5.7 | 44 | 6.3 к 7.7 | 58 |
| 33 | 330 | 5 к 5.7 | 35 | 5 к 5.7 | 35 | 6.3 к 5.7 | 48 | 6.3 к 5.7 | 50 | 6.3 к 7.7 | 57 | 8 к 10 | 140 |
| 47 | 470 | 5 к 5.7 | 38 | 6.3 к 5.7 | 50 | 6.3 к 5.7 | 50 | 6.3 к 7.7 | 63 | 8 к 10 | 92 | 8 к 10 | 170 |
| 100 | 101 | 6.3 к 5.7 | 69 | 6.3 к 7.7 | 81 | 6.3 к 7.7 | 81 | 8 к 10 | 116 | 10 к 10 | 151 | 10 к 10 | 310 |
| 220 | 221 | 6.3 к 7.7 | 120 | 8 к 10 | 141 | 10 к 10 | 216 | 10 к 10 | 320 | 10 к 10 | 375 | ||
| 330 | 331 | 8 к 10 | 290 | 10 к 10 | 290 | 10 к 10 | 290 | 10 к 10 | 450 | ||||
| 470 | 471 | 10 к 10 | 320 | 10 к 10 | 320 | 10 к 10 | 320 | ||||||
| 1000 | 102 | 10 к 10 | 410 | ||||||||||

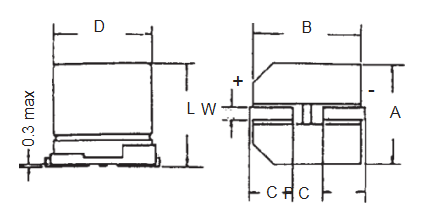

РАЗМАК И ПРЕЧНИК ПАД
| φД±0,5 | Л | А±0.2 | Б±0.2 | Ц±0.2 | Ви | П±0.2 |
| 4 | 5.7±0,3 | 4.3 | 4.3 | 2.0 | 0.5 да 0.8 | 1.0 |
| 5 | 5.7±0,3 | 5.3 | 5.3 | 2.3 | 0.5 да 0.8 | 1.5 |
| 6.3 | 5.7±0,3 | 6.6 | 6.6 | 2.7 | 0.5 да 0.8 | 2.0 |
| 6.3 | 7.7±0,3 | 6.6 | 6.6 | 2.7 | 0.5 да 0.8 | 2.0 |
| 8 | 10±0,5 | 8.4 | 8.4 | 3.0 | 0.7 да 1.1 | 3.1 |
| 10 | 10±0,5 | 10.4 | 10.4 | 3.3 | 0.7 да 1.1 | 4.7 |
Пример броја дела
БОКС 100 М 1Е ТР 050 057
Карактеристике
◆105°Ц, 3000 увјерен сати.
◆ Усклађен са РоХС
