Капацитор високе температуре МИЦА | 175℃| ЦГББ
ЈИНПЕИ ЦГББ серија лискунастих кондензатора су погодни за високе фреквенције,високог напона,висока температура,велико струјно коло. Као високофреквентно коло повратне спреге,високофреквентно резонантно коло и импулсно коло итд.
Широко се користи у сателиту,ваздухопловство,брод,медицинска опрема,опрема за спуштање нафте, апарат за заваривање,металуршке опреме итд.
Феатуре
Коришћење најбољег лискуна папира 511 као материјал,потапање високотемпературне епоксидне смоле.
Као висок изоловани отпор,низак коефицијент,добре перформансе високе фреквенције.
Веома низак фактор дисипације <5×10-3 (min 1×10-4).
Веома стабилан на високој температури, small capacitance tolerance.
Након складиштења 15 година, промена капацитивности не преко ±1%.
Апликација
ЈИНПЕИ ЦГББ серија лискунастих кондензатора су погодни за високе фреквенције,високог напона,висока температура,велико струјно коло. Као високофреквентно коло повратне спреге,високофреквентно резонантно коло и импулсно коло итд.
Широко се користи у сателиту,ваздухопловство,брод,медицинска опрема,опрема за спуштање нафте, апарат за заваривање,металуршке опреме итд.
генерал Карактеристике
Температурни опсег: -55℃～+175℃
Толеранција капацитивности: ±3%,±5%,±10%
Релативна влажност: at +40℃ can be 95~98%
Атмосферски притисак: 4x104Pa
Вибрације: frequency 20~200Hz, убрзање: 2.7~4.5g
Радни напон: 2500У
DC test voltage: After keep 1 hour at +150℃,loading 1.5times working voltage 1 минут,no breakdown and flashover.
Отпор изолације(Р): нормална клима
Капацитет Ц ≥ 0.1μФ Р≥1000МΩ
Капацитет Ц< 0,1 μФ Р＞5000МΩ
Температура карактеристике
After keep at +175℃ 1 сат,capacitance change not over ±10%, Insulation resistance R＞500MΩ,Фактор дисипације: tgδ≤5×10-3(1КХз), Пасс Д.Ц. испитивање називног напона.
After keep at -55℃ 1 сат,capacitance change not over ±7%, Insulation resistance R＞500MΩ, Фактор дисипације: tgδ≤5×10-3(1КХз), Пасс Д.Ц. испитивање називног напона.
After keep at +40℃, relative Humidity 95~98% 48 сати, capacitance change not over ±5%, Insulation resistance R＞500MΩ,Фактор дисипације: tgδ≤5×10-3(1КХз), Пасс Д.Ц. испитивање називног напона.
After keep at +195℃~+200℃ 96 сати, capacitance change not over ±10%, Insulation resistance R＞500MΩ,Фактор дисипације: tgδ≤6×10-3(1КХз), Пасс Д.Ц. испитивање називног напона.
After vibration test, capacitance change not over ±5%

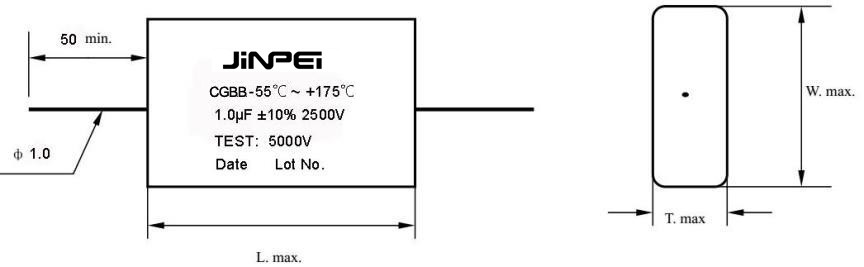

Димензије: јединица:
БРОЈ ДЕЛА ПРИМЕР
Увођење
◆JINPEI CGBB series mica pcapacitors are suitable to high frequency,високог напона,висока температура,велико струјно коло. Као високофреквентно коло повратне спреге,високофреквентно резонантно коло и импулсно коло итд.
◆Widely use in satellite,ваздухопловство,брод,медицинска опрема,опрема за спуштање нафте,
апарат за заваривање,металуршке опреме итд.
