Снап у електролитички кондензатори ≥85 ℃ 3,000хрс ▏Цаиа
Има прикључни терминал који се може лемити директно на ПЦБ
Погодно за електронску опрему са струјним колима средњег и високог напона
Доступни су тип терминала са ускоченим утикачем и тип терминала за штампану плочу
Спецификације
| Предмети | Перформансе | |||||||||||||||||
| Опсег радне температуре | -40 °Ц ~ +85 ° Ц | |||||||||||||||||
| Толеранција капацитивности | +20% (на 120Хз, 20 ° Ц) | |||||||||||||||||
| Струја цурења (ат 20 ° Ц) | И = 0,02ЦВ или 1,5 мА шта год је мање (после 5 минута)
Где, Ц= називни капацитет у µФ.В= називни једносмерни радни напон у В. |
|||||||||||||||||
| Фактор дисипације
(Танδ на 120 Хз, 20° Ц) |
Називни напон | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||
| Танδ (мак) | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Карактеристике ниске температуре (на 120Хз) |
Однос импедансе не сме да прелази вредности дате у табели испод. | |||||||||||||||||
| Називни напон | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||||
| Импеданса
Ратио |
З (-25 ° Ц)/З(+20 ° Ц) | 4 | 3 | 3 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | |||
| З(-40 ° Ц)/З(+20 ° Ц) | 15 | 10 | 8 | 6 | 5 | 4 | 8 | 10 | 10 | 16 | 18 | 18 | 20 | 20 | ||||
|
Тест животног века оптерећења |
Тест Тиме | 3,000 Хрс |
* Спецификације ће бити задовољене када се кондензатори врате на 20 °Ц након пријављеног називног напона 3,000 сати у 85 ° Ц |
|||||||||||||||
| Промена капацитета | < + 20% | |||||||||||||||||
| Фактор дисипације | Мање од 200% одређене вредности | |||||||||||||||||
| Струја цурења | У оквиру одређене вредности | |||||||||||||||||
|
Тест рока трајања |
Тест Тиме | 1,000 Хрс |
* Спецификација ће бити стабилна када се кондензатори врате на 20 °Ц након излагања за 1,000 сати у 85 ° Ц |
|||||||||||||||
| Промена капацитета | < + 20% | |||||||||||||||||
| Фактор дисипације | Мање од 200% одређене вредности | |||||||||||||||||
| Струја цурења | У оквиру одређене вредности | |||||||||||||||||
|
Риппле Цуррент & Множитељи фреквенције |
Фрек. |
60 |
120 |
500 |
1к |
10к уп |
||||||||||||
| (Хз)
Ви. У. (У) |
||||||||||||||||||
| Испод 100 | 0.92 | 1.0 | 1.13 | 1.19 | 1.20 | |||||||||||||
| 160 и Горе | 0.81 | 1.0 | 1.32 | 1.45 | 1.50 | |||||||||||||
| 350 и Горе | 0.77 | 1.0 | 1.30 | 1.41 | 1.43 | |||||||||||||
| Риппле Цуррент &
Температурни множитељи |
Температура
( ° Ц) |
40 | 55 | 70 | 85 | |||||||||||||
| Мултипликатор | 2.1 | 1.8 | 1.5 | 1.0 | ||||||||||||||
| Други стандарди | Задовољава карактеристику В за ЈИС Ц 5141 | |||||||||||||||||

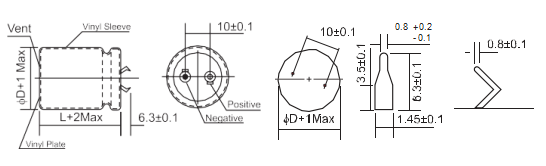

СНАП-ИН ТЕРМИНАЛ ТИПЕ (2 ТЕРМИНАЛ)
СНАП-ИН ТЕРМИНАЛ (4 ТЕРМИНАЛ)
Пример броја дела
Карактеристике
◆ Типови ускочних терминала (2 Терминал & 4 Треминал)
◆ Има прикључни терминал који се може залемити директно на ПЦБ
◆ Погодно за електронску опрему са струјним колима средњег и високог напона
◆ Доступни су тип терминала са ускочним утикачем и тип терминала на штампаној плочи
