Електролитички кондензатори ниског ЕСР-а ▏160 ~ 450В ▏ЦАЦБ

Карактеристике
105℃, 2000 ~ 3000 увјерен сати
Низак ЕСР, погодан за пребацивање напајања, УПС
For ballast use, 3000 ~ 5000 увјерен сати
Smaller size with large permissible ripple current

Datasheet-For-Low-ESR-Electrolytic-Capacitors-▏160450V-▏CACB.pdf (3532 преузимања )

Спецификације

Предмети	Перформансе
Опсег радне температуре	-40°Ц ~ +105°Ц
Називни опсег напона	160 ~ 450В
Толеранција капацитивности	± 20% (на 120Хз,20° Ц)
Струја цурења (на 20°Ц)	Време			После 5 минута
	Струја цурења			ЦВ<1000 I=0.03CV(мА)					ЦВ>1000 I=0.02CV(мА)
	Где, C= rated capacitance in mF. V = rated DC working voltage
Фактор дисипације (Tan d at 120Hz, 20° Ц)	Називни напон		160		200		250	350			400			450
	Tan d(мак)		0.20		0.20		0.20	0.24			0.24			0.24
	When the capacitance exceeds 1000mF, 0.02 shall be added every 1000mF increase.
Карактеристике ниске температуре (на 120Хз)	Однос импедансе не сме да прелази вредности дате у табели испод.
	Rated Vo ltage							160		200		250	350			400		45 0
	Однос импеданце	З(-25° Ц)/З(+20° Ц)						3		3		3	3			5		6
		З(-40° Ц)/З(+20° Ц)						4		4		4	4			6
Тест животног века оптерећења	Тест Тиме				2000 hrs for fD <10 мм 3000 hrs for fD > 13 мм
	Промена капацитета				У оквиру ±20% почетне вредности
	Фактор дисипације				Мање од 200% одређене вредности
	Струја цурења				У оквиру одређене вредности
	*Горе наведене спецификације ће бити задовољене када се кондензатори врате на 20°Ц након називног напона примењеног за 2000/3000 сати на 105°Ц
Тест рока трајања	Тест Тиме				1000 Хрс
	Промена капацитета				У оквиру ±20% почетне вредности
	Фактор дисипације				Мање од 200% одређене вредности
	Струја цурења				Мање од 500% одређене вредности
	*Горе наведене спецификације ће бити задовољене када се кондензатори врате на 20°Ц након излагања 1000 сати на 105°Ц без примењеног напона.
Риппле Цуррент & Множитељи фреквенције	Фрек.(Хз) Цап(мФ)		60 (50)			120		500			1К			10К			100К
	Under33		0.40			0.55		0.65			0.80			0.90			1.00
	33 да 330		0.60			0.70		0.80			0.90			0.95			1.00
	390 да 1000		0.65			0.80		0.85			0.98			1.00			1.00
	1200 горе горе		0.80			0.90		0.95			0.98			1.00			1.00
Риппле Цуррент & Температурни множитељи	Температура(° Ц)			65		70		85			95			105
	Мултипликатор			1.8		1.65		1.5			1.25			1.00
Стандарди	Задовољава карактеристику В ЈИС-а Ц 5141

Пример броја дела

CACB 100 М 2Г БК 100 200

ДИМЕНЗИЈЕ И ДОЗВОЉЕНА СТРУЈА таласања

Димензија: Д×Л(мм) Риппле Цуррент: мА/рмс на 100К Хз 105°Ц

ВДЦ мФ	Шифра	fD x L	160У (2Ц) Импеданса 20℃	Риппле 120Хз	Цуррент 100КХз	fD x L	200У (2Д) Импеданса 20℃	Риппле 120Хз	Цуррент 100КХз	fD x L	250У (2Е) Импеданса 20℃	Риппле 120Хз	Цуррент 100КХз
0.47	Р47	6.3 к 11	14.5	9	35	6.3 к 11	14.50	9	35	6.3 к 11	14.50	8	30
1.0	010	6.3 к 11	8.5	13	50	6.3 к 11	8.50	13	50	6.3 к 11	8.50	13	50
2.2	2Р2	6.3 к 11	5.5	23	90	6.3 к 11	5.50	19	75	8 к 11.5	5.00	21	85
3.3	3Р3	8 к 11.5	4.3	28	110	8 к 11.5	4.30	33	130	10 к 12.5	4.20	30	120
4.7	4Р7	8 к 11.5	3.1	33	130	10 к 12.5	3.10	39	155	10 к 16	3.50	41	165
10	100	10 к 16	1.55	63	250	10 к 16	1.55	63	250	10 к 20	3.18	50	200
22	220	10 к 16	1.47	75	300	10 к 20	1.47	75	300	13 к 20	1.74	85	340
33	330	10 к 20	1.15	90	360	13 к 20	1.15	90	360	13 к 25	1.35	115	460
47	470	13 к 25	0.92	125	500	13 к 20	0.92	125	500	13 к 25	1.08	138	550
68	680	13 к 25	0.71	165	660	13 к 25	0.71	165	660	16 к 25	0.84	183	730
100	101	13 к 25	0.59	213	850	16 к 25	0.59	213	850	16 к 31.5	0.70	248	990
150	151	16 к 25	0.41	303	1,200	16 к 31.5	0.41	303	1,210	18 к 31.5	0.49	325	1,300
220	221	16 к 31.5	0.31	368	1,470	18 к 35.5	0.31	408	1,630	18 к 40	0.36	433	1,730
ВДЦ мФ 0.47	Code R47	fD x L 8 к 11.5	350У (2У) Impedance 20℃ 3.50	Риппле 120Хз 18	Цуррент 100КХз 70	fD x L	400У (2Г) Impedance 20℃	Риппле 120Хз	Цуррент 100КХз	fD x L	450У (2Ви) Impedance 20℃	Риппле 120Хз	Цуррент 100КХз
1.0	010	10 к 12.5	4.20	30	85	10 к 12.5	4.20	21	85	10 к 12.5	8.80	18	70
2.2	2Р2	10 к 16	3.50	49	140	10 к 16	3.50	35	140	10 к 16	6.90	25	100
3.3	3Р3	10 к 16	3.50	49	140	10 к 20	2.94	46	183	10 к 20	4.47	31	125
4.7	4Р7	10 к 20	2.94	63	180	10 к 20	2.94	46	183	13 к 20	3.77	43	173
10	100	10 к 20	2.94	45	180	10 к 20	2.94	46	183	13 к 25	2.95	69	277
22	220	12.5 к 20	1.60	78	310	13 к 25	1.60	79	314	16 к 25	1.61	128	510
33	330	13 к 25	1.25	105	420	13 к 25	1.25	106	422	16 к 31.5	1.25	155	620
47	470	16 к 25	1.00	140	560	16 к 31.5	1.00	140	560	18 к 31.5	1.01	198	790
68	680	16 к 31.5	0.78	188	750	16 к 31.5	0.75	188	750	18 к 35.5	0.78	248	990
100	101	16 к 31.5	0.65	253	1,010	18 к 31.5	0.65	253	1,010

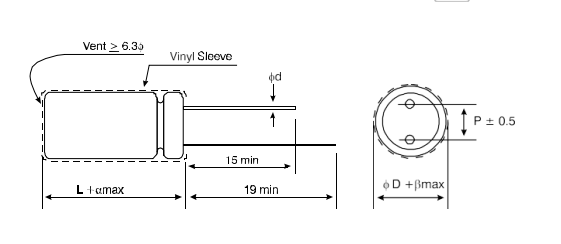

РАЗМАК И ПРЕЧНИК ОЛОВА

Д	5	6.3	8	10	12	16	18
П	2.0	2.5	3.5	5.0	5.0	7.5	7.5
д	0.5		0.6			0.8
а	1.0			1.5
б	0.5

Карактеристике
◆ 105℃, 2000 ~ 3000 увјерен сати
◆ Low ESR, погодан за пребацивање напајања, УПС
◆ For ballast use, 3000 ~ 5000 увјерен сати
◆ Мања величина са великом дозвољеном струјом таласања

◆ Усклађен са Рохс-ом
