СМД алуминијумске електролитичке кондензаторе ▏105 ℃ ▏Ултра Лов ЕСР ▏цахц

Карактеристике
105° Ц, 2000 ~ 5000 увјерен сати
Кондензатори ултра ниске импедансе
РоХС Цомплиант

Датасхеет-Фор-СМД-Алуминиум-Елецтролитиц-Цапациторс-▏105℃-▏Ултра-Лов-ЕСР-▏ЦАХЦ.пдф (3648 преузимања )

Спецификације

Предмети	Перформансе
Опсег радне температуре	6.3 ~ 63В								80 ~ 100В
	-55°Ц ~ +105°Ц								-40°Ц ~ +105°Ц
Толеранција капацитивности	+20%
Струја цурења (на 20°Ц)	И = 0,01ЦВ или 3 (µА) који год је већи (после 2 минута) Где, Ц= номинални капацитет у µФ. В= називни ДЦ радни напон у В.
Фактор дисипације (Танδ на 120 Хз, 20° Ц)	Оцењено Волтаге	6.3	10	16	25	35	50	63	80	100
	Танδ (мак)	0.30	0.26	0.22	0.16	0.13	0.10	0.08	0.08	0.07
Карактеристике ниске температуре (на 120Хз)	Однос импедансе не сме да прелази вредности дате у табели испод.
	Називни напон				6.3	10	16	25	35	50	63	80	100
	Импеданса Ратио	З (-25° Ц)/З(+20° Ц)			4	3	2	2	2	2	2	2	2
		З(-40° Ц)/З(+20° Ц)			8	5	4	3	3	3	3	3	3
Тест животног века оптерећења	Тест Тиме		2,000 Хрс фор 4 ~ 6.3Ф					3,000 Хрс фор 8 ~ 10Ф						5,000 Хрс фор 12.5 ~ -16Ф
	Промена капацитета		Унутар +25% почетне вредности					Унутар +30% почетне вредности						Унутар +30% почетне вредности
	Фактор дисипације		Мање од 200% одређене вредности					Мање од 300% одређене вредности						Мање од 300% одређене вредности
	Струја цурења		У оквиру одређене вредности					У оквиру одређене вредности						У оквиру одређене вредности
	* Горе наведене спецификације ће бити задовољене када се кондензатори врате на 20°Ц након називног напона примењеног за 2,000 ~ 5,000 сати на 105°Ц
Тест рока трајања	Тест Тиме: 1000 сати; остале ставке су исте као оне за тест животног века оптерећења
Риппле Цуррент & Множитељи фреквенције	Фрек. (Хз) В.ДЦ (У)	50, 60	120	1к	1к уп
	6.3 ~ 100	0.64	0.8	0.93	1.0
Стандарди	ЈИС Ц 5101-1

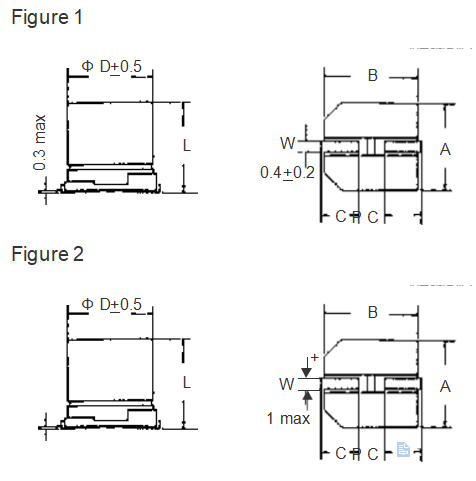

РАЗМАК И ПРЕЧНИК ПАД

φД	Л	А ±0.2	Б ±0.2	Ц ±0.2	Ви	П±0.2	Фиг. бр.
4	5.7 ± 0.3	4.3	4.3	2.0	0.5 да 0.8	1.0	1
5	5.7 ± 0.3	5.3	5.3	2.3	0.5 да 0.8	1.5	1
6.3	5.7 ± 3.3	6.3	6.3	2.7	0.5 да 0.8	2.0	1
6.3	7.7 ± 0.3	6.6	6.6	2.7	0.5 да 0.8	2.0	1
8	10 ± 0.5	8.4	8.4	3.0	0.7 да 1.1	3.1	1
10	10 ± 0.5	10.4	10.4	3.3	0.7 да 1.1	4.7	1
12.5	13.5 ± 0.5	12.8	12.8	4.9	1.1 да 1.4	4.2	2
12.5	16 ± 0.5	12.8	12.8	4.9	1.1 да 1.4	4.2	2
16	16.5 ± 0.5	16.3	16.3	5.8	1.8 да 2.2	6.0	2

Пример броја дела

ЦАХЦ 101 МИ У ТР 080100

ДИМЕНЗИЈА, ИМПЕДАНЦЕ & ДОЗВОЉЕНА СТРУЈА таласања

Димензија : φД к Л(мм)

Струја таласа мА/рмс на 100КХз, 105°Ц Импеданса : на 100КХз, 20ºЦ

В.ДЦ мФ Садржај		6.3У (0Ј)			10У (1А)			16У (1Ц)			25У (1Е)			35У (1У)
В.ДЦ мФ Садржај		ΦД к Л	мА	Имп.	ΦД к Л	мА	Имп.	ΦД к Л	мА	Имп.	ΦД к Л	мА	Имп.	ΦД к Л	мА	Имп.
4.7	4Р7													4 к 5.7	80	1.35
10	100							4 к 5.7	80	1.35	4 к 5.7	80	1.35	5 к 5.7	150	0.80
22	220	4 к 5.7	80	1.35	4 к 5.7	80	1.35	5 к 5.7	150	0.80	5 к 5.7	150	0.80	6.3 к 5.7	230	0.44
33	330	4 к 5.7	80	1.35	5 к 5.7	150	0.80	6.3 к 5.7	230	0.44	6.3 к 5.7	230	0.44	6.3 к 5.7	230	0.44
47	470	5 к 5.7	150	0.80	6.3 к 5.7	230	0.44	6.3 к 5.7	230	0.44	6.3 к 5.7	230	0.44	6.3 к 5.7	230	0.44
100	101	6.3 к 5.7	230	0.44	6.3 к 5.7	230	0.44	6.3 к 5.7	230	0.44	6.3 к 7.7	280	0.36	8 к 10	450	0.17
150	151	6.3 к 5.7	230	0.44	6.3 к 5.7	230	0.44	6.3 к 7.7	280	0.36	8 к 10	450	0.17	8 к 10	450	0.17
220	221	6.3 к 7.7	280	0.36	6.3 к 7.7	280	0.36	6.3 к 7.7	280	0.36	8 к 10	450	0.17	10 к 10	670	0.09
330	331	8 к 10	450	0.17	8 к 10	450	0.17	8 к 10	450	0.17	8 к 10	450	0.17	12.5 к 13.5	820	0.07
470	471	8 к 10	450	0.17	8 к 10	450	0.17	8 к 10	450	0.17	10 к 10	670	0.09	12.5 к 16	950	0.06
680	681	8 к 10	450	0.17	10 к 10	670	0.09	10 к 10	670	0.09	12.5 к 13.5	820	0.07	12.5 к 16	950	0.06
1,000	102	8 к 10	450	0.17	10 к 10	670	0.09	12.5 к 13.5	820	0.07	12.5 к 16	950	0.06	16 к 16.5	1,260	0.054
1,500	152	10 к 10	670	0.09	13 к 13.5	820	0.07	12.5 к 16	950	0.06	16 к 16.5	1,260	0.054
2,200	222	12.5 к 14	820	0.07	13 к 16	950	0.06	16 к 16.5	1,260	0.054	16 к 16.5	1,260	0.054
3,300	332	12.5 к 16	950	0.06	16 к 16.5	1,260	0.054	16 к 16.5	1,260	0.054
4,700	472	16 к 17	1,260	0.054	16 к 16.5	1,260	0.054

В.ДЦ мФ Садржај		50У (1Хмерово)			63У (1Ј)			80У (1К)			100У (2А)
В.ДЦ мФ Садржај		Φ Д кЛ	мА	Имп.	Φ Д к Л	мА	Имп.	ΦД к Л	мА	Имп.	ΦД к Л	мА	Имп.
1	010	4 к 5.7	60	2.9
2.2	2Р2	4 к 5.7	60	2.9
3.3	3Р3	4 к 5.7	60	2.9
4.7	4Р7	5 к 5.7	85	1.52	5 к 5.7	85	1.52
10	100	6.3 к 5.7	165	0.88	6.3 к 5.7	165	0.88
22	220	6.3 к 5.7	165	0.88	6.3 к 7.7	185	0.68
33	330	6.3 к 7.7	185	0.68	8 к 10	369	0.34
47	470	6.3 к 7.7	185	0.68	8 к 10	369	0.34				10 к 10	200	0.7
68	680	8 к 10	369	0.34	10 к 10	553	0.18	10 к 10	200	0.7	12.5 к 13.5	450	0.32
100	101	8 к 10	369	0.34	10 к 10	553	0.18	12.5 к 13.5	450	0.32	12.5 к 16	550	0.26
150	151	10 к 10	553	0.18	12.5 к 13.5	650	0.12	12.5 к 13.5	450	0.32	16 к 16.5	650	0.17
220	221	10 к 10	553	0.18	12.5 к 13.5	650	0.12	12.5 к 16	550	0.26
330	331	12.5 к 13.5	650	0.12	16 к 16.5	900	0.082	16 к 16.5	650	0.17
470	471	16 к 16.5	900	0.082	16 к 16.5	900	0.082
680	681	16 к 16.5	900	0.082

Карактеристике

◆ 105°Ц, 2000 ~ 5000 увјерен сати
◆ Кондензатори ултра ниске импедансе
◆ Усклађен са РоХС
