Screw Electrolytic Capacitors ▏85℃ 5,000Hrs ▏CAWC

Карактеристике
◆ Најдужи век употребе
◆ Висока поузданост
◆ Користи се за претварач、професионалних напајања
◆ Усклађен са РоХС

Datasheet-For-Screw-Electrolytic-Capacitors-▏85℃-5000Hrs-▏CAWC.pdf (3965 преузимања )

Спецификације

Артикал	Перформансе
Радна темп.	-40°Ц ~+85°Ц
Капацитет Толоеранце	± 20% (120Хз, 20° Ц)
ЛеакагеЦуррент (на 20°Ц)	И = 0,01ЦВ или 5 (мА) који је мањи (после 5 минута) Где, Ц= номинални капацитет у Ф. В= номинални ДЦ радни напон у В.
Фактор дисипације Тан на 120Хз, 20° Ц	Тан (мак)		0.15
Ниска температура Карактеристике (на 120Хз)	Промена капацитивности: Ц(-25° Ц)/ Ц(+20° Ц) 0.7
Тест животног века оптерећења на 20 °Ц након излагања једносмерном напону са примењеном називном таласастом струјом 5000 сати на 85°Ц	Тест Тиме		5000 сати
	Промена капацитета		У оквиру ±15% почетне вредности
	Фактор дисипације		Мање од 175% одређене вредности
	Струја цурења		У оквиру одређене вредности
Тест рока трајања на 20 °Ц након излагања за 1000 hours at 85°C without voltage applied. Називни напон се мора применити на кондензаторе пре мерења. (Погледајте ЈИС 5102)	Тест Тиме		1000 сати
	Промена капацитета		У оквиру ±20% почетне вредности
	Фактор дисипације		Мање од 200% одређене вредности
	Струја цурења		У оквиру одређене вредности
Риппле Цуррент & Множитељи фреквенције	Фрекуенц	и (Хз)	50 / 60	120	300	1К	10К уп
	Мултипликатор		0.7	1.0	1.1	1.3	1.4
Риппле Цуррент & Температурни множитељи	Температура (° Ц)		40	60	85
	Мултиплиерс		1.89	1.67	1.0
Стандарди	Задовољава карактеристику В ЈИС-а Ц 5101-4

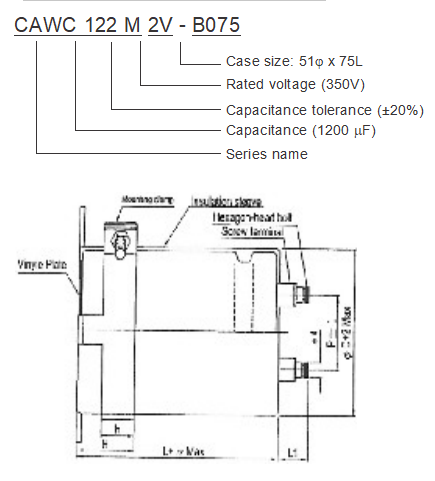

Пример броја дела

ДИМЕНЗИЈЕ

Д	П		Л1	В1	В2	Хмерово	хмерово	а	б	ц	°
51	22.0	2	10	61.0	65.5	21.0	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

Спецификације завртња:

Плус шраф са шестоуглом главом: М5 к 0.8 к 10 Макс. момент затезања завртња: 3.23Нм

ДИМЕНЗИЈЕ & ДОЗВОЉЕНА СТРУЈА таласања

В.ДЦ Артикал уФ	350У (2У)						400У (2Г)						450У (2Ви)						500У (2Хмерово)						525У (2И)
В.ДЦ Артикал уФ	Шифра величине	Д к Л			Тан	Риппле Цуррент	Шифра величине	Д к Л			Тан	Риппле Цуррент	Шифра величине	D xL			Тан	Риппле Цуррент	Шифра величине	Д к Л			Тан	Риппле Цуррент	Шифра величине	Д к Л	Тан	Риппле Цуррент
1,000							Б075	51	к	75	0.15	5.0	Б075	51	к	75	0.15	5.0	Б096	51	к	96	0.20	5.5	Б115	51 к 115	0.20	6.7
1,200	Б075	51	к	75	0.15	5.5	Б075	51	к	75	0.15	5.5	Б096	51	к	96	0.15	6.0	Б115	51	к	115	0.20	6.6	Б130	51 к 130	0.20	7.6
1,200																			Ц096	64	к	96	0.20	6.9	Ц096	64 к 96	0.20	7.5
1,500	Б075	51	к	75	0.15	6.1	Б096	51	к	96	0.15	6.7	Б115	51	к	115	0.15	7.2	Б130	51	к	130	0.20	7.8	Ц115	64 к 115	0.20	8.4
1,500																			Ц096	64	к	96	0.20	7.7	Ц130	64 к 130	0.20	9.1
1,800	Б096	51	к	96	0.15	73.4	Б096	51	к	96	0.15	7.4	Б130	51	к	130	0.15	8.3	Ц115	64	к	115	0.20	8.6	Д115	77 к 115	0.20	9.9
2,200	Б096	51	к	96	0.15	8.20	Б130	51	к	130	0.15	9.2	Ц096	64	к	96	0.15	9.0	Ц130	64	к	130	0.20	9.40	Д130	77 к 130	0.20	10.5
2,700	Б130	51	к	130	0.15	10.20	Ц096	64	к	96	0.15	9.9	Ц115	64	к	115	0.15	10.7	Д115	77	к	115	0.20	9.90	Д155	77 к 155	0.20	11.2
3,300	Б130	51	к	130	0.15	11.30	Ц115	64	к	115	0.15	11.8	Ц130	64	к	130	0.15	12.4	Д130	77	к	130	0.20	10.40	Е157	90 к 157	0.20	12.1
3,900	Ц115	64	к	115	0.15	12.80	Ц130	64	к	130	0.15	13.5	Д115	77	к	115	0.15	13.6	Д130	77	к	155	0.20	11.00
4,700							Ц155	64	к	155	0.15	15.9	C195	64	к	195	0.15	17.5
4,700	Ц130	64	к	130	0.15	14.8	Д115	77	к	115	0.15	14.9	Д130	77	к	130	0.15	15.6	E130	90	к	130	0.20	13.5
5,600	Ц155	64	к	155	0.15	17.3	C195	64	к	195	0.15	19.1
5,600	Д115	77	к	115	0.15	16.3	Д130	77	к	130	0.15	17.0	Д155	77	к	155	0.15	18.3	Е157	90	к	157	0.20	15.5
6,800	Д130	77	к	130	0.15	18.8	Д155	77	к	155	0.15	20.2	Е157	90	к	157	0.15	21.4
8,200	Д155	77	к	155	0.15	22.1	Е157	90	к	157	0.15	23.5	Е157	90	к	157	0.15	23.5
10,000	Е157	90	к	157	0.15	25.9	Е157	90	к	157	0.15	25.9	E196	90	к	196	0.15	28.3
12,000	Е157	90	к	157	0.15	28.4	E196	90	к	196	0.15	31.0	E236	90	к	236	0.15	33.6
15,000	E196	90	к	196	0.15	34.6	E236	90	к	236	0.15	37.5
18,000	E236	90	к	236	0.15	41.4

Пример броја дела

ДИМЕНЗИЈЕ

Д	П		Л1	В1	В2	Хмерово	хмерово	а	б	ц	°
51	22.0	2	10	61.0	65.5	21.0	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

Спецификације завртња:

Плус шраф са шестоуглом главом: М5 к 0.8 к 10 Макс. момент затезања завртња: 3.23Нм

ДИМЕНЗИЈЕ & ДОЗВОЉЕНА СТРУЈА таласања

В.ДЦ Артикал уФ	350У (2У)						400У (2Г)						450У (2Ви)						500У (2Хмерово)						525У (2И)
В.ДЦ Артикал уФ	Шифра величине	Д к Л			Тан	Риппле Цуррент	Шифра величине	Д к Л			Тан	Риппле Цуррент	Шифра величине	D xL			Тан	Риппле Цуррент	Шифра величине	Д к Л			Тан	Риппле Цуррент	Шифра величине	Д к Л	Тан	Риппле Цуррент
1,000							Б075	51	к	75	0.15	5.0	Б075	51	к	75	0.15	5.0	Б096	51	к	96	0.20	5.5	Б115	51 к 115	0.20	6.7
1,200	Б075	51	к	75	0.15	5.5	Б075	51	к	75	0.15	5.5	Б096	51	к	96	0.15	6.0	Б115	51	к	115	0.20	6.6	Б130	51 к 130	0.20	7.6
1,200																			Ц096	64	к	96	0.20	6.9	Ц096	64 к 96	0.20	7.5
1,500	Б075	51	к	75	0.15	6.1	Б096	51	к	96	0.15	6.7	Б115	51	к	115	0.15	7.2	Б130	51	к	130	0.20	7.8	Ц115	64 к 115	0.20	8.4
1,500																			Ц096	64	к	96	0.20	7.7	Ц130	64 к 130	0.20	9.1
1,800	Б096	51	к	96	0.15	73.4	Б096	51	к	96	0.15	7.4	Б130	51	к	130	0.15	8.3	Ц115	64	к	115	0.20	8.6	Д115	77 к 115	0.20	9.9
2,200	Б096	51	к	96	0.15	8.20	Б130	51	к	130	0.15	9.2	Ц096	64	к	96	0.15	9.0	Ц130	64	к	130	0.20	9.40	Д130	77 к 130	0.20	10.5
2,700	Б130	51	к	130	0.15	10.20	Ц096	64	к	96	0.15	9.9	Ц115	64	к	115	0.15	10.7	Д115	77	к	115	0.20	9.90	Д155	77 к 155	0.20	11.2
3,300	Б130	51	к	130	0.15	11.30	Ц115	64	к	115	0.15	11.8	Ц130	64	к	130	0.15	12.4	Д130	77	к	130	0.20	10.40	Е157	90 к 157	0.20	12.1
3,900	Ц115	64	к	115	0.15	12.80	Ц130	64	к	130	0.15	13.5	Д115	77	к	115	0.15	13.6	Д130	77	к	155	0.20	11.00
4,700							Ц155	64	к	155	0.15	15.9	C195	64	к	195	0.15	17.5
4,700	Ц130	64	к	130	0.15	14.8	Д115	77	к	115	0.15	14.9	Д130	77	к	130	0.15	15.6	E130	90	к	130	0.20	13.5
5,600	Ц155	64	к	155	0.15	17.3	C195	64	к	195	0.15	19.1
5,600	Д115	77	к	115	0.15	16.3	Д130	77	к	130	0.15	17.0	Д155	77	к	155	0.15	18.3	Е157	90	к	157	0.20	15.5
6,800	Д130	77	к	130	0.15	18.8	Д155	77	к	155	0.15	20.2	Е157	90	к	157	0.15	21.4
8,200	Д155	77	к	155	0.15	22.1	Е157	90	к	157	0.15	23.5	Е157	90	к	157	0.15	23.5
10,000	Е157	90	к	157	0.15	25.9	Е157	90	к	157	0.15	25.9	E196	90	к	196	0.15	28.3
12,000	Е157	90	к	157	0.15	28.4	E196	90	к	196	0.15	31.0	E236	90	к	236	0.15	33.6
15,000	E196	90	к	196	0.15	34.6	E236	90	к	236	0.15	37.5
18,000	E236	90	к	236	0.15	41.4

Карактеристике

◆ Издржљивост са таласастом струјом: 85℃,5，000 сати

◆ Користи се за клима уређај, инвертор опште намене. and Power Supplies

◆ Усклађен са РоХС
