Super Mini Capacitores eletrolíticos ▏85 ℃ 1.000 ~ 2.000 horas ▏cazd
CARACTERÍSTICAS
85° c, 2000 horas garantidas, standard miniature type with 7mm height for compact circuits.
85° c, 2000 horas garantidas, standard miniature type with 7mm height for compact circuits.
ESPECIFICAÇÕES
| Item | Desempenho | |||||||||||
| SE | SEA | |||||||||||
| Vida | A 85°C 1000 Hrs | A 85°C 2000 Hrs | ||||||||||
| Temperatura operacional. | -40Faixa °C ~ +85 °C | |||||||||||
| Tolerância de capacitância | ± 20% (120Hz, 20° c) | |||||||||||
| Corrente de fuga
(a 20ºC) |
I = 0,01CV ou 3 ( UM) o que for maior (depois 2 minutos)
Onde, C = capacitância nominal em F. V = tensão nominal de trabalho CC em V. |
|||||||||||
| Fator de Dissipação | Tensão nominal | 4 | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | |||
| Tan at 120 Hz,20° c | Bronzeado (máx.) | 0.35 | 0.23 | 0.20 | 0.16 | 0.14 | 0.12 | 0.10 | 0.10 | |||
|
Características de baixa temperatura (a 120Hz) |
A relação de impedância não deve exceder os valores indicados na tabela abaixo | |||||||||||
| Tensão nominal | 4 | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | ||||
| Razão de Impedância | Z(-25° c) /Z(+20° c) | 7 | 4 | 3 | 3 | 2 | 2 | 2 | 2 | |||
| Z(-40° c) /Z(+20° c) | 14 | 10 | 8 | 6 | 4 | 4 | 4 | 4 | ||||
| Teste de vida útil de carga a 20°C (após a tensão nominal ser aplicada a 85°C para
1000/2000 horas) |
Tempo de teste | 1000 / 200 Hrs | Teste de Prazo de Validade a 20°C (após exposição a 85°C por 1000 horas sem
tensão) |
Tempo de teste | 1000 Hrs | |||||||
| Mudança de capacitância | ± 20% | Mudança de capacitância | ± 20% | |||||||||
| Fator de Dissipação | Menor que 200% do valor especificado | Fator de Dissipação | Menor que 200% do valor especificado | |||||||||
| Corrente de fuga | Dentro do valor especificado | Corrente de fuga | Dentro do valor especificado | |||||||||
| Corrente Ondulada & | 60(50) | 120 | 500 | 1K | 10K up | |||||||
| Multiplicadores de frequência | Sob 33 | 0.70 | 1.00 | 1.20 | 1.30 | 1.45 | ||||||
| 47 para 220 | 0.80 | 1.00 | 1.10 | 1.15 | 1.20 | |||||||
| Corrente Ondulada &
Multiplicadores de temperatura |
Temperatura (° c) | Sob 50 | 70 | 85 | ||||||||
| Multiplicadores | 1.75 | 1.58 | 1.00 | |||||||||
| Padrões | Satisfaz a Característica W de JIS C 5141 | |||||||||||
DIMENSÕES & CORRENTE DE ONDULAÇÃO PERMITIDA
Dimensão: D×L(milímetros); Corrente Ondulada: mA/RMS a 120Hz 85°C
| CCV
F Conteúdo |
4V(0G) | 6.3V(0J.) | 10V(1UM) | 16V(1C) | 25V(1E) | 35V(1V) | 50V(1H) | 63V(1J.) | |||||||||
| DXL | mA | DXL | mA | DXL | mA | DXL | mA | DXL | mA | DXL | mA | DXL | mA | DXL | mA | ||
| 0.1 | 0R1 | 4 x 7 | 2 | 4 x 7 | 2 | ||||||||||||
| 0.22 | R22 | 4 x 7 | 3 | 4 x 7 | 3 | ||||||||||||
| 0.33 | R33 | 4 x 7 | 4 | 4 x 7 | 4.4 | ||||||||||||
| 0.47 | R47 | 4 x 7 | 5 | 4 x 7 | 7.9 | ||||||||||||
| 1 | 10 | 4 x 7 | 10 | 4 x 7 | 11 | ||||||||||||
| 2.2 | 2R2 | 4 x 7 | 15 | 4 x 7 | 17 | ||||||||||||
| 3.3 | 3R3 | 4 x 7 | 18 | 4 x 7 | 21 | ||||||||||||
| 4.7 | 4R7 | 4 x 7 | 22 | 5 x 7
4 x 7 |
23
22 |
5 x 7 | 26 | ||||||||||
| 10 | 100 | 4 x 7 | 25 | 4 x 7 | 26 | 5 x 7
4 x 7 |
30
26 |
6.3 x 7
5 x 7 |
34
31 |
6.3 x 7 | 40 | ||||||
| 22 | 220 | 4 x 7 | 31 | 4 x 7 | 32 | 5 x 7
4 x 7 |
39
33 |
5 x 7
4 x 7 |
41
34 |
6.3 x 7 | 47 | 6.3 x 7 | 53 | 8 x 7 | 70 | ||
| 33 | 330 | 4 x 7 | 32 | 4 x 7 | 32 | 4 x 7 | 35 | 5 x 7 | 43 | 6.3 x 7 | 53 | 8 x 7
6.3 x 7 |
71
60 |
8 x 7
6.3 x 7 |
76
65 |
||
| 47 | 470 | 4 x 7 | 38 | 4 x 7 | 38 | 5 x 7
4 x 7 |
47
39 |
6.3 x 7
5 x 7 |
59
49 |
6.3 x 7 | 65 | 8 x 7 | 83 | 8 x 7 | 85 | ||
| 100 | 101 | 5 x 7 | 61 | 6.3 x 7
5 x 7 |
75
63 |
6.3 x 7 | 80 | 6.3 x 7 | 90 | 8 x 7 | 125 | ||||||
| 220 | 221 | 6.3 x 7 | 90 | 6.3 x 7 | 99 | 8 x 7 | 140 | 8 x 7 | 146 | ||||||||
| 330 | 331 | 8 x 7 | 129 | 8 x 7 | 156 | ||||||||||||
| 470 | 471 | 8 x 7 | 154 | ||||||||||||||

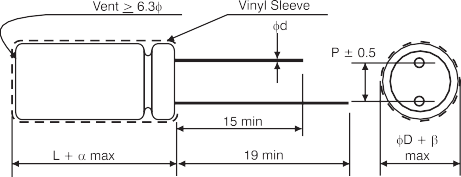

ESPAÇAMENTO E DIÂMETRO DO CHUMBO
| D | 4 | 5 | 6.3 | 8 |
| P | 1.5 | 2.0 | 2.5 | 3.5 |
| d | 0.45 | 0.5 | ||
| 1.0 | ||||
| 0.5 | ||||
EXEMPLO DE NÚMERO DE PEÇA
CAZD 0R1 M 1H sobre 040 070
CARACTERÍSTICAS
◆ 85°C, 1000 ~2000hours assured, 5mm de altura com baixo vazamento.
◆ Uso em equipamentos industriais muito compactos de alta temperatura.
◆ Conformidade com RoHS
