Capacitores eletrolíticos baixos de ESR ▏160 ~ 450V ▏CACB

CARACTERÍSTICAS
105℃, 2000 ~ 3000 horas garantidas
Baixa ESR, adequado para comutação de fontes de alimentação, UPS
Para uso de lastro, 3000 ~ 5000 horas garantidas
Tamanho menor com grande corrente de ondulação permitida

Ficha técnica-para-capacitores-eletrolíticos-de-baixo-ESR-▏160450V-▏CACB.pdf (3537 descarregamentos )

ESPECIFICAÇÕES

Unid	Desempenho
Faixa de temperatura operacional	-40°C ~ +105°C
Faixa de tensão nominal	160 ~ 450 V
Tolerância de capacitância	± 20% (a 120Hz,20° c)
Corrente de fuga (a 20ºC)	Tempo			Depois 5 minutos
	Corrente de fuga			cv<1000 I = 0,03 CV(mA)					cv>1000 I = 0,02 CV(mA)
	Onde, C= capacitância nominal em mF. V = tensão nominal de trabalho CC
Fator de Dissipação (Tan d em 120 Hz, 20° c)	Tensão nominal		160		200		250	350			400			450
	Tan d(máx.)		0.20		0.20		0.20	0.24			0.24			0.24
	Quando a capacitância excede 1000mF, 0.02 deve ser adicionado a cada aumento de 1000mF.
Características de baixa temperatura (a 120Hz)	A relação de impedância não deve exceder os valores indicados na tabela abaixo.
	Tensão nominal							160		200		250	350		400		45 0
	Razão de Impedância	Z(-25° c)/Z(+20° c)						3		3		3	3		5		6
		Z(-40° c)/Z(+20° c)						4		4		4	4		6
Teste de vida útil de carga	Tempo de teste				2000 horas para fD <10 milímetros 3000 horas para fD > 13 milímetros
	Mudança de capacitância				Dentro de ±20% do valor inicial
	Fator de Dissipação				Menor que 200% do valor especificado
	Corrente de fuga				Dentro do valor especificado
	*As especificações acima deverão ser atendidas quando os capacitores forem restaurados para 20°C após a tensão nominal aplicada para 2000/3000 horas a 105°C
Teste de prazo de validade	Tempo de teste				1000 Hrs
	Mudança de capacitância				Dentro de ±20% do valor inicial
	Fator de Dissipação				Menor que 200% do valor especificado
	Corrente de fuga				Menor que 500% do valor especificado
	*As especificações acima deverão ser satisfeitas quando os capacitores forem restaurados para 20°C após expô-los por 1000 horas a 105°C sem tensão aplicada.
Corrente Ondulada & Multiplicadores de frequência	Frequência.(Hz) Boné(mF)		60 (50)			120		500			1K			10K		100K
	Sub33		0.40			0.55		0.65			0.80			0.90		1.00
	33 para 330		0.60			0.70		0.80			0.90			0.95		1.00
	390 para 1000		0.65			0.80		0.85			0.98			1.00		1.00
	1200 lá em cima		0.80			0.90		0.95			0.98			1.00		1.00
Corrente Ondulada & Multiplicadores de temperatura	Temperatura(° c)			65		70		85			95			105
	Multiplicador			1.8		1.65		1.5			1.25			1.00
Padrões	Satisfaz a Característica W de JIS C 5141

EXEMPLO DE NÚMERO DE PEÇA

CACB 100 M 2G BK 100 200

DIMENSÕES E CORRENTE DE ONDULAÇÃO PERMITIDA

Dimensão: D×L(milímetros) Corrente Ondulada: mA/rms a 100K Hz 105°C

CCV mF	Código	fD x L	160V (2C) Impedância 20℃	Ondulação 120Hz	Atual 100KHz	fD x L	200V (2D) Impedância 20℃	Ondulação 120Hz	Atual 100KHz	fD x L	250V (2E) Impedância 20℃	Ondulação 120Hz	Atual 100KHz
0.47	R47	6.3 x 11	14.5	9	35	6.3 x 11	14.50	9	35	6.3 x 11	14.50	8	30
1.0	010	6.3 x 11	8.5	13	50	6.3 x 11	8.50	13	50	6.3 x 11	8.50	13	50
2.2	2R2	6.3 x 11	5.5	23	90	6.3 x 11	5.50	19	75	8 x 11.5	5.00	21	85
3.3	3R3	8 x 11.5	4.3	28	110	8 x 11.5	4.30	33	130	10 x 12.5	4.20	30	120
4.7	4R7	8 x 11.5	3.1	33	130	10 x 12.5	3.10	39	155	10 x 16	3.50	41	165
10	100	10 x 16	1.55	63	250	10 x 16	1.55	63	250	10 x 20	3.18	50	200
22	220	10 x 16	1.47	75	300	10 x 20	1.47	75	300	13 x 20	1.74	85	340
33	330	10 x 20	1.15	90	360	13 x 20	1.15	90	360	13 x 25	1.35	115	460
47	470	13 x 25	0.92	125	500	13 x 20	0.92	125	500	13 x 25	1.08	138	550
68	680	13 x 25	0.71	165	660	13 x 25	0.71	165	660	16 x 25	0.84	183	730
100	101	13 x 25	0.59	213	850	16 x 25	0.59	213	850	16 x 31.5	0.70	248	990
150	151	16 x 25	0.41	303	1,200	16 x 31.5	0.41	303	1,210	18 x 31.5	0.49	325	1,300
220	221	16 x 31.5	0.31	368	1,470	18 x 35.5	0.31	408	1,630	18 x 40	0.36	433	1,730
CCV mF 0.47	Código R47	fD x L 8 x 11.5	350V (2V) Impedância 20℃ 3.50	Ondulação 120Hz 18	Atual 100KHz 70	fD x L	400V (2G) Impedância 20℃	Ondulação 120Hz	Atual 100KHz	fD x L	450V (2C) Impedância 20℃	Ondulação 120Hz	Atual 100KHz
1.0	010	10 x 12.5	4.20	30	85	10 x 12.5	4.20	21	85	10 x 12.5	8.80	18	70
2.2	2R2	10 x 16	3.50	49	140	10 x 16	3.50	35	140	10 x 16	6.90	25	100
3.3	3R3	10 x 16	3.50	49	140	10 x 20	2.94	46	183	10 x 20	4.47	31	125
4.7	4R7	10 x 20	2.94	63	180	10 x 20	2.94	46	183	13 x 20	3.77	43	173
10	100	10 x 20	2.94	45	180	10 x 20	2.94	46	183	13 x 25	2.95	69	277
22	220	12.5 x 20	1.60	78	310	13 x 25	1.60	79	314	16 x 25	1.61	128	510
33	330	13 x 25	1.25	105	420	13 x 25	1.25	106	422	16 x 31.5	1.25	155	620
47	470	16 x 25	1.00	140	560	16 x 31.5	1.00	140	560	18 x 31.5	1.01	198	790
68	680	16 x 31.5	0.78	188	750	16 x 31.5	0.75	188	750	18 x 35.5	0.78	248	990
100	101	16 x 31.5	0.65	253	1,010	18 x 31.5	0.65	253	1,010

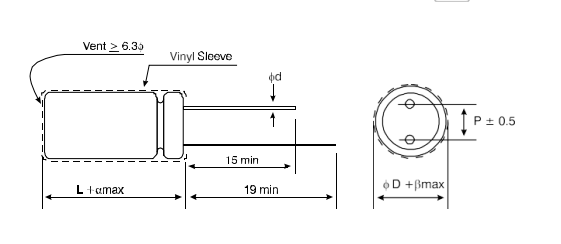

ESPAÇAMENTO E DIÂMETRO DO CHUMBO

D	5	6.3	8	10	12	16	18
P	2.0	2.5	3.5	5.0	5.0	7.5	7.5
d	0.5		0.6			0.8
um	1.0			1.5
b	0.5

CARACTERÍSTICAS
◆ 105℃, 2000 ~ 3000 horas garantidas
◆ VHS baixa, adequado para comutação de fontes de alimentação, UPS
◆ Para uso em lastro, 3000 ~ 5000 horas garantidas
◆ Tamanho menor com grande corrente de ondulação permitida

◆ Compatível com Rohs
