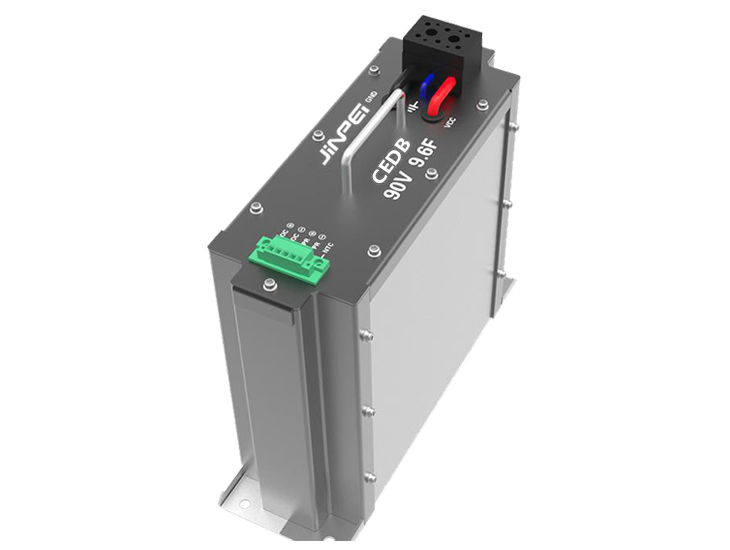

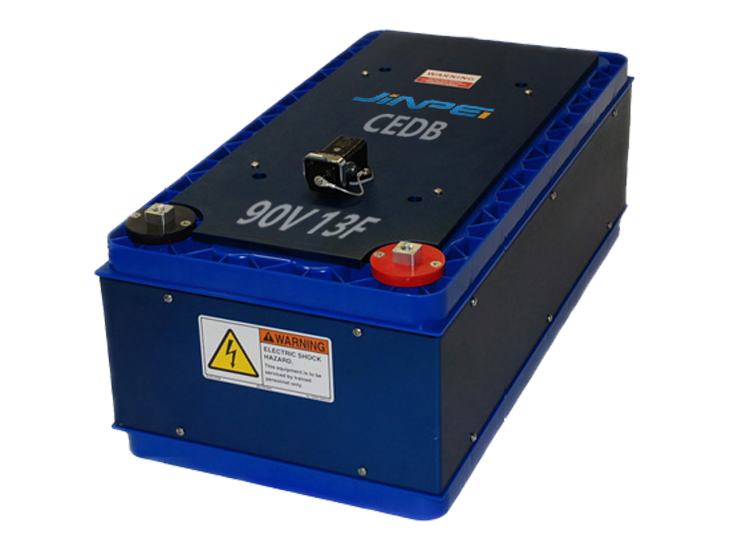

Super Capacitores padrão Module▏edlc ▏CEDB
Standard EDLC modules
Solução de armazenamento de energia
Application for back-up of wind pitch system
Maior densidade de energia
Compatível com RoHS
|
Unid |
Características |
|||
| Tensão nominal |
80-90V |
|||
|
Faixa de temperatura operacional |
-40 ~+65℃ |
|||
| Faixa de capacitância |
9.6F~21.7F |
|||
|
Tolerância de capacitância (25° c) |
-0~+20% |
|||
|
Características de temperatura |
As especificações deverão ser atendidas em categoria faixa de temperatura de -40℃ to 65℃ |
Capacitância |
Dentro de 30% of the value at 25℃ | |
|
VHS |
Menor que 2 times of the initial |
|||
|
Carregado em alta temperatura |
The specifications shall be met | |||
| after rated voltage applied at 65℃ para 1000 horas |
Capacitância |
Dentro de 30% do valor inicial | ||
|
VHS |
Menor que 2 times of the initial specified value |
|||
| Armazenamento em alta temperatura | ||||
| The specifications shall be met after storage at 65 ℃ para 1000 horas |
Capacitância |
Dentro de 30% do valor inicial | ||
|
VHS |
Menor que 2 times of the initial specified value |
|||
|
Ciclo de vida |
The specifications shall be met after 1,000,000 cycles at 25 ℃ , cycle of charge/discharge from VR to 1/2VR |
Capacitância |
Dentro de 30% do valor inicial | |
|
VHS |
Menor que 2 times of the initial specified value |
|||
Standard Ratings for CEDB Series
| VocêR
(Tensão de surto) Código |
Taxa d Boné. 25℃ , |
VHSCC |
Corrente de fuga (72horas) |
Máx.. Peak Current (1é) |
Tamanho ΦLxWxH |
Peso |
P/N |
| (v) | (F) | (mΩ) | (mA) | (UM) | (milímetros) | (Kg) | – |
| 80 | 21.7 | 70 | 60 | 440 | 465 x 150 x207 | 9.5 | CEDB080216R |
|
90 |
9.6 | 130 | 30 | 220 | 305 x 112 x270 | 7.5 | CEDB090965R |
| 11.1 | 130 | 30 | 220 | 305 x 112 x270 | 7.5 | CEDB090116R | |
| 13 | 130 | 30 | 220 | 305 x 112 x270 | 7.5 | CEDB090136R | |
| 19.4 | 75 | 60 | 440 | 410 x 150 x211 | 11 | CEDB090196R |
Características
⚫ Standard EDLC modules
⚫ Solução de armazenamento de energia
⚫ Application for back-up of wind pitchsystem
⚫ Maior densidade de energia
⚫ RoHS complian
