Capacitores eletrolíticos de snap-in ▏105 ℃ 3.000 horas ▏cavb

CARACTERÍSTICAS
Possui um terminal snap-in que pode ser soldado diretamente ao PCB e não precisa de fixação para economizar tempo de processamento.
Adequado para equipamentos eletrônicos com circuitos de média-alta tensão. Tipo de encaixe de terminal de placa de circuito impresso e tipo de terminal lug disponíveis.
3,000 Hora de vida

Folha de dados-For-Snap-In-Electrolytic-Capacitor-▏105℃-3000Hrs-▏CAVB.pdf (3356 descarregamentos )

ESPECIFICAÇÕES

Item	Desempenho
Temperatura operacional. Faixa	-40°C ~ +105°C
Tolerância de capacitância	± 20% (a 120Hz, 20° c)
Corrente de fuga (a 20ºC)	I = 0,02 CV ou 1,5 mA, o que for menor (depois 5 minutos) Onde, C = capacitância nominal em F. V = tensão nominal de trabalho CC.
Fator de Dissipação (Bronzeado a 120 Hz, 20° c)	Tensão nominal		16	25		35	50		63		100		160		200		250		350		400		450
	Bronzeado (máx.)		0.40	0.30		0.25	0.20		0.15		0.10*		0.15		0.10*		0.10*		0.15		0.15		0.15
	*0.15 para D = 35 mm
Características de baixa temperatura (a 120Hz)	A relação de impedância não deve exceder os valores indicados na tabela abaixo.
	Tensão nominal						16	25		35		50	63	100		160		200	250	350		400		450
	Razão de Impedância	Z(-25° c) / Z(+20° c)					4	3		3		2	2	2		4		4	4	4		8		8
		Z(-40° c) / Z(+20° c)					15	10		8		6	6	5		4		8	10	16		18		20
Teste de vida útil de carga	Tempo de teste		3000 horas
	Mudança de capacitância		Dentro de ±20% do valor inicial
	Fator de Dissipação		Menor que 200% do valor especificado
	Corrente de fuga		Dentro do valor especificado
	As especificações acima deverão ser satisfeitas quando os capacitores forem restaurados para 20°C após a tensão nominal aplicada para 3000 horas a 105°C
Teste de prazo de validade	Tempo de teste		1000 horas
	Mudança de capacitância		Dentro de ±20% do valor inicial
	Fator de Dissipação		Menor que 150% do valor especificado
	Corrente de fuga		Dentro do valor especificado
	As especificações acima deverão ser satisfeitas quando os capacitores forem restaurados para 20°C após expô-los por 1000 horas a 105°C sem tensão aplicada.
Corrente Ondulada & Multiplicadores de frequência	WV (V) Frequência (Hz)		50/60		120		300			1K			10K up
	Multiplicador		0.8		1.0		1.1			1.3			1.4
Corrente Ondulada & Multiplicadores de temperatura	Temperatura (° c)		40	60		70	85		105
	Multiplicador		2.5	2.2		2.0	1.8		1.0
Padrões	Satisfaz as características W de JIS C 5141

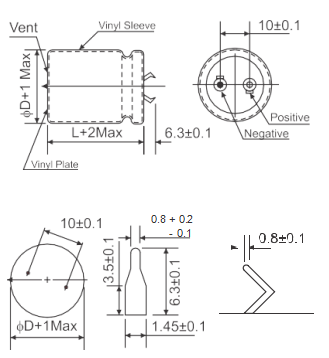

TIPO DE TERMINAL SNAP-IN

EXEMPLO DE NÚMERO DE PEÇA

CARACTERÍSTICAS
◆ Possui um terminal snap-in que pode ser soldado diretamente na PCB e não precisa de fixação para economizar tempo de processamento.

◆ Adequado para equipamentos eletrônicos com circuitos de média-alta tensão. Tipo de encaixe de terminal de placa de circuito impresso e tipo de terminal lug disponíveis.

◆ 3,000 Hora de vida
