Capacitores eletrolíticos de snap-in ▏85 ℃ 3.000 horas ▏Caia
Has a snap-in terminal which can solder directly to a PCB
Adequado para equipamentos eletrônicos com circuitos de média-alta tensão
Tipo de encaixe de terminal de placa de circuito impresso e tipo de terminal lug disponíveis
ESPECIFICAÇÕES
| Unid | Desempenho | |||||||||||||||||
| Faixa de temperatura operacional | -40 °C ~ +85 ° c | |||||||||||||||||
| Tolerância de capacitância | +20% (a 120Hz, 20 ° c) | |||||||||||||||||
| Corrente de fuga (no 20 ° c) | I = 0,02 CV ou 1,5 mA, o que for menor (depois 5 minutos)
Onde, C= rated capacitance in µF.V= rated DC working voltage in V. |
|||||||||||||||||
| Fator de Dissipação
(Tanδ a 120Hz, 20° c) |
Tensão nominal | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||
| Tanδ (máx.) | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Características de baixa temperatura (a 120Hz) |
A relação de impedância não deve exceder os valores indicados na tabela abaixo. | |||||||||||||||||
| Tensão nominal | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||||
| Impedância
Razão |
Z (-25 ° c)/Z(+20 ° c) | 4 | 3 | 3 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | |||
| Z(-40 ° c)/Z(+20 ° c) | 15 | 10 | 8 | 6 | 5 | 4 | 8 | 10 | 10 | 16 | 18 | 18 | 20 | 20 | ||||
|
Teste de vida útil de carga |
Tempo de teste | 3,000 Hrs |
* The specifications shall be satisfied when the capacitors are restored to 20 °C after the rated voltage applied for 3,000 horas às 85 ° c |
|||||||||||||||
| Mudança de capacitância | < + 20% | |||||||||||||||||
| Fator de Dissipação | Menor que 200% do valor especificado | |||||||||||||||||
| Corrente de fuga | Dentro do valor especificado | |||||||||||||||||
|
Teste de prazo de validade |
Tempo de teste | 1,000 Hrs |
* The specification shall be staisfied when the capacitors are restored to 20 °C depois de expô-los por 1,000 horas às 85 ° c |
|||||||||||||||
| Mudança de capacitância | < + 20% | |||||||||||||||||
| Fator de Dissipação | Menor que 200% do valor especificado | |||||||||||||||||
| Corrente de fuga | Dentro do valor especificado | |||||||||||||||||
|
Corrente Ondulada & Multiplicadores de frequência |
Frequência. |
60 |
120 |
500 |
1k |
10acalme-se |
||||||||||||
| (Hz)
C. V. (V) |
||||||||||||||||||
| Sob 100 | 0.92 | 1.0 | 1.13 | 1.19 | 1.20 | |||||||||||||
| 160 and Up | 0.81 | 1.0 | 1.32 | 1.45 | 1.50 | |||||||||||||
| 350 and Up | 0.77 | 1.0 | 1.30 | 1.41 | 1.43 | |||||||||||||
| Corrente Ondulada &
Multiplicadores de temperatura |
Temperatura
( ° c) |
40 | 55 | 70 | 85 | |||||||||||||
| Multiplicador | 2.1 | 1.8 | 1.5 | 1.0 | ||||||||||||||
| Outros padrões | Satisfies Characteristic W fo JIS C 5141 | |||||||||||||||||

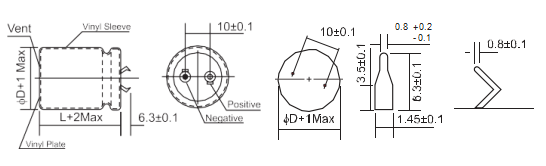

SNAP-IN TERMINAL TYPE (2 TERMINAL)

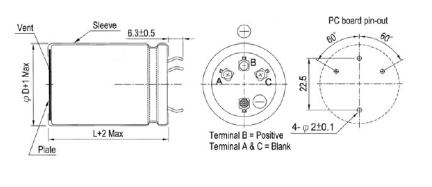

SNAP-IN TERMINAL (4 TERMINAL)

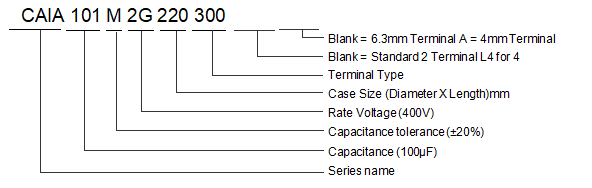

EXEMPLO DE NÚMERO DE PEÇA
CARACTERÍSTICAS
◆Snap-In Terminal Types (2 Terminal & 4 Treminal)
◆ Has a snap-in terminal which can solder directly to a PCB
◆ Adequado para equipamentos eletrônicos com circuitos de média-alta tensão
◆ Printed circuit board terminal snap-in type and lug terminal type available
