Супер мини електролитични кондензатори ▏85 ℃ 1000 ~ 2 000hrs ▏cazd
Характеристики
85° C., 2000 Осигурени часове, стандартен миниатюрен тип с височина 7 мм за компактни вериги.
85° C., 2000 Осигурени часове, стандартен миниатюрен тип с височина 7 мм за компактни вериги.
Спецификации
| Артикул | Изпълнение | |||||||||||
| SE | МОРЕ | |||||||||||
| живот | При 85°C 1000 HRS | При 85°C 2000 HRS | ||||||||||
| Работна температура. | -40°C ~ +85°C Диапазон | |||||||||||
| Толерантност към капацитет | ± 20% (120Hz, 20° C.) | |||||||||||
| Ток на изтичане
(при 20 ° C.) |
I = 0,01cv или 3 ( A) което от двете е по -голямо (след 2 минути)
Къде, C = номинален капацитет във F. V = номинално DC работно напрежение във V. |
|||||||||||
| Фактор на разсейване | Номинално напрежение | 4 | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | |||
| Тен при 120 Hz,20° C. | тен (Макс) | 0.35 | 0.23 | 0.20 | 0.16 | 0.14 | 0.12 | 0.10 | 0.10 | |||
|
Нискотемпературни характеристики (в 120Hz) |
Коефициентът на импеданс не трябва да надвишава стойностите, дадени в таблицата по-долу | |||||||||||
| Номинално напрежение | 4 | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | ||||
| Съотношение на импеданс | Z(-25° C.) /Z(+20° C.) | 7 | 4 | 3 | 3 | 2 | 2 | 2 | 2 | |||
| Z(-40° C.) /Z(+20° C.) | 14 | 10 | 8 | 6 | 4 | 4 | 4 | 4 | ||||
| Тест за издръжливост при натоварване при 20°C (след приложено номинално напрежение при 85°C за
1000/2000 часове) |
Време за изпитване | 1000 / 200 HRS | Тест за срок на годност при 20°C (след излагане на 85°C за 1000 часа с бр
напрежение) |
Време за изпитване | 1000 HRS | |||||||
| Промяна на капацитета | ± 20% | Промяна на капацитета | ± 20% | |||||||||
| Коефициент на разсейване | По -малко от 200% на определена стойност | Коефициент на разсейване | По -малко от 200% на определена стойност | |||||||||
| Ток на изтичане | В рамките на определена стойност | Ток на изтичане | В рамките на определена стойност | |||||||||
| Пулсационен ток & | 60(50) | 120 | 500 | 1K | 10К нагоре | |||||||
| Честотни умножители | Под 33 | 0.70 | 1.00 | 1.20 | 1.30 | 1.45 | ||||||
| 47 към 220 | 0.80 | 1.00 | 1.10 | 1.15 | 1.20 | |||||||
| Riple Current &
Температурни множители |
Температура (° C.) | Под 50 | 70 | 85 | ||||||||
| Множители | 1.75 | 1.58 | 1.00 | |||||||||
| Стандарти | Удовлетворява характеристика W на JIS C 5141 | |||||||||||
РАЗМЕРИ & ДОПУСТИМ ПУЛСАЦИОНЕН ТОК
Измерение: D×L(мм); Пулсационен ток: mA/RMS при 120Hz 85°C
| Vdc
Е Съдържание |
4V(0G) | 6.3V(0J) | 10V(1A) | 16V(1C) | 25V(1E) | 35V(1V) | 50V(1З) | 63V(1J) | |||||||||
| DXL | Ма | DXL | Ма | DXL | Ма | DXL | Ма | DXL | Ма | DXL | Ма | DXL | Ма | DXL | Ма | ||
| 0.1 | 0R1 | 4 x 7 | 2 | 4 x 7 | 2 | ||||||||||||
| 0.22 | R22 | 4 x 7 | 3 | 4 x 7 | 3 | ||||||||||||
| 0.33 | R33 | 4 x 7 | 4 | 4 x 7 | 4.4 | ||||||||||||
| 0.47 | R47 | 4 x 7 | 5 | 4 x 7 | 7.9 | ||||||||||||
| 1 | 10 | 4 x 7 | 10 | 4 x 7 | 11 | ||||||||||||
| 2.2 | 2R2 | 4 x 7 | 15 | 4 x 7 | 17 | ||||||||||||
| 3.3 | 3R3 | 4 x 7 | 18 | 4 x 7 | 21 | ||||||||||||
| 4.7 | 4R7 | 4 x 7 | 22 | 5 x 7
4 x 7 |
23
22 |
5 x 7 | 26 | ||||||||||
| 10 | 100 | 4 x 7 | 25 | 4 x 7 | 26 | 5 x 7
4 x 7 |
30
26 |
6.3 x 7
5 x 7 |
34
31 |
6.3 x 7 | 40 | ||||||
| 22 | 220 | 4 x 7 | 31 | 4 x 7 | 32 | 5 x 7
4 x 7 |
39
33 |
5 x 7
4 x 7 |
41
34 |
6.3 x 7 | 47 | 6.3 x 7 | 53 | 8 x 7 | 70 | ||
| 33 | 330 | 4 x 7 | 32 | 4 x 7 | 32 | 4 x 7 | 35 | 5 x 7 | 43 | 6.3 x 7 | 53 | 8 x 7
6.3 x 7 |
71
60 |
8 x 7
6.3 x 7 |
76
65 |
||
| 47 | 470 | 4 x 7 | 38 | 4 x 7 | 38 | 5 x 7
4 x 7 |
47
39 |
6.3 x 7
5 x 7 |
59
49 |
6.3 x 7 | 65 | 8 x 7 | 83 | 8 x 7 | 85 | ||
| 100 | 101 | 5 x 7 | 61 | 6.3 x 7
5 x 7 |
75
63 |
6.3 x 7 | 80 | 6.3 x 7 | 90 | 8 x 7 | 125 | ||||||
| 220 | 221 | 6.3 x 7 | 90 | 6.3 x 7 | 99 | 8 x 7 | 140 | 8 x 7 | 146 | ||||||||
| 330 | 331 | 8 x 7 | 129 | 8 x 7 | 156 | ||||||||||||
| 470 | 471 | 8 x 7 | 154 | ||||||||||||||

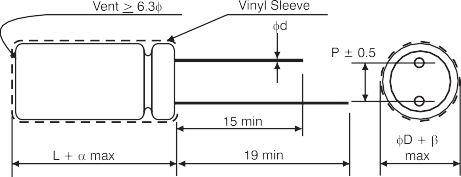

РАЗСТОЯНИЕ И ДИАМЕТЪР НА ОВОДА
| г | 4 | 5 | 6.3 | 8 |
| P | 1.5 | 2.0 | 2.5 | 3.5 |
| г | 0.45 | 0.5 | ||
| 1.0 | ||||
| 0.5 | ||||
Пример за номер на част
CAZD 0R1 M 1З на 040 070
Характеристики
◆ 85°C, 1000 Гарантирани ~2000 часа, 5мм височина с ниски течове.
◆ Използване в много компактно високотемпературно промишлено оборудване.
◆ Съответствие с RoHS
