Характеристики
85° C., 2000 Осигурени часове.
5.5mm височина
Биполярен кондензатор, заменя серията RVB
Съвместим с RoHS
85° C., 2000 Осигурени часове.
5.5mm височина
Биполярен кондензатор, заменя серията RVB
Съвместим с RoHS
Спецификации
| Артикул | Изпълнение | |||||||||||||
| Работна температура. Обхват | -40°C ~ + 85° C. | |||||||||||||
| Толерантност към капацитет | ± 20% (120Hz, 20° C.) | |||||||||||||
| Ток на изтичане (при 20•C) | I=0.01CV или 3 м А (което от двете е по -голямо) след 2 минути, където C = номинален капацитет в μF . Напрежение = номинално постоянно работно напрежение във V. | |||||||||||||
|
Коефициент на разсейване Tanδ at 120 Hz,20° C. |
Номинално напрежение | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
Tanδ (Макс) |
4 | 0.35 | 0.30 | 0.25 | 0.25 | 0.25 | 0.25 | |||||||
| 5 ~ 6.3 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | ||||||||
|
Ниска температура Характеристики (в 120Hz) |
Номинално напрежение | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
Съотношение на импеданс |
Z(-25° C.) /Z(+20° C.) | 3 | 3 | 2 | 2 | 2 | 2 | |||||||
| Z(-40° C.) /Z(+20° C.) | 8 | 5 | 4 | 3 | 3 | 3 | ||||||||
|
Живот тест |
Време за изпитване |
Живот на натоварване | Срок на годност | |||||||||||
| 2000 HRS | 1000 HRS | |||||||||||||
|
Промяна на капацитета |
В рамките на ±20% от първоначалната стойност |
В рамките на ± 20% на първоначална стойност |
||||||||||||
| Коефициент на разсейване | По -малко от 200% на определена стойност | По -малко от 200% на определена стойност | ||||||||||||
| Ток на изтичане | В рамките на определена стойност | В рамките на определена стойност | ||||||||||||
| Условия на теста | 20° C. (след приложеното номинално напрежение 2000 часа при
85° C. |
20°C (след съхранение за 1000 часа при 85°C
без напрежение) |
||||||||||||
|
Пулсационен ток & Честотни множители |
Vdc(V) честота. (Hz) | 50 | 120 | 1K | 10К нагоре | Riple Current &
Температурни множители |
Температура (° C.) | Под 70 | 85 | |||||
| Под 16 | 0.80 | 1.00 | 1.15 | 1.25 | Множители | 1.35 | 1.00 | |||||||
| 25 ~ 35 | 0.80 | 1.00 | 1.25 | 1.40 | ||||||||||
| 50 | 0.80 | 1.00 | 1.35 | 1.50 | ||||||||||
| Стандарти | JIS C 5101-1,-18 | |||||||||||||
ИЗМЕРЕНИЕ & ДОПУСТИМО ПУЛАНЦИИ ТЕКУЩ
Пулсационен ток mA/rms при 120 Hz, 85° C.
| Vdc
μf Съдържание |
6.3V (0J) | 10V (1A) | 16V (1C) | 25V (1E) | 35V (1V) | 50V (1З) | |||||||
| φD x L | Ма | φD x L | Ма | φD x L | Ма | φD x L | Ма | φD x L | Ма | φD x L | Ма | ||
| 0.1 | 0R1 | 4 x 5.3 | 2.3 | ||||||||||
| 0.22 | R22 | 4 x 5.3 | 3.3 | ||||||||||
| 0.33 | R33 | 4 x 5.3 | 4.1 | ||||||||||
| 0.47 | R47 | 4 x 5.3 | 4.9 | ||||||||||
| 1 | 010 | 4 x 5.3 | 7.2 | ||||||||||
| 2.2 | 2R2 | 4 x 5.3 | 10 | 5 x 5.3 | 14 | ||||||||
| 3.3 | 3R3 | 4 x 5.3 | 13 | 5 x 5.3 | 17 | 5 x 5.3 | 17 | ||||||
| 4.7 | 4R7 | 4 x 5.3 | 14 | 5 x 5.3 | 20 | 5 x 5.3 | 21 | 6.3 x 5.3 | 24 | ||||
| 10 | 100 | 4 x 5.3 | 18 | 5 x 5.3 | 26 | 6.3 x 5.3 | 35 | 6.3 x 5.3 | 35 | ||||
| 22 | 220 | 5 x 5.3 | 27 | 6.3 x 5.3 | 40 | 6.3 x 5.3 | 45 | ||||||
| 33 | 330 | 6.3 x 5.3 | 45 | 6.3 x 5.3 | 50 | 6.3 x 5.3 | 55 | ||||||
| 47 | 470 | 6.3 x 5.3 | 54 | ||||||||||

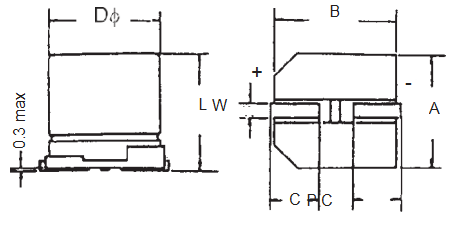

РАЗСТОЯНИЕ И ДИАМЕТЪР НА ПОДЛОЖКИТЕ
| φD±0,5 | Л | A±0,2 | B±0,2 | C±0,2 | W | P±0,2 |
| 4 | 5.3±0,2 | 4.3 | 4.3 | 2.0 | 0.5 към 0.8 | 1.0 |
| 5 | 5.3±0,2 | 5.3 | 5.3 | 2.3 | 0.5 към 0.8 | 1.5 |
| 6.3 | 5.3±0,2 | 6.6 | 6.6 | 2.7 | 0.5 към 0.8 | 2.0 |
Пример за номер на част
КАЛА 100 M 1E TR 063053
Характеристики
◆ 85°C, 2000 Осигурени часове.
◆ 5,5 мм височина
◆ Биполярен кондензатор
◆ Съвместим с RoHS
