Електролитични кондензатори с ниски ESR ▏6.3 ~ 100V ▏2,000 ~ 5000hrs ▏caaa

Характеристики
105℃, 2000 ~ 5000 Осигурени часове
Нисък ESR, Подходящ за превключване на захранването
По-малък размер с голям допустим пулсационен ток
160 ~ 450V подходящ и за баласти

Лист с данни-за-ниски-ESR-електролитни-кондензатори-▏6.3100V-▏20005000Hrs-▏CAAA.pdf (3420 изтегляния )

Спецификации

Артикул	Изпълнение
Оперативен Температура	6.3 ~ 100V							160 ~ 450V
	-55° C ~ +105 ° C.							-40° C ~ +105 ° C.
Толерантност към капацитет	± 20% (120Hz, 20° C.)
Ток на изтичане (при 20 ° C.)	Номинално напрежение	<100V			>100V
	време	след 2 минути			след 5 минути
	Ток на утечка	I = 0,01cv или 3 ( A)			CV<1000			CV>1000
		което от двете е по -голямо			I=0.03CV+15(м А )			I=0.02CV+25(м А )
	Къде, C = номинален капацитет в μF. V = номинално DC работно напрежение във V.
Фактор на разсейване Tan d at 120 Hz, 20° C.	Номинално напрежение	6.3	10		16	25	35	50	63	100	160	200	250	350	400	450
	Тан d (Макс)	0.22	0.19		0.16	0.14	0.12	0.10	0.08	0.05	0.20	0.24	0.24	0.24	0.24	0.24
	Когато капацитетът превиши 1000 m F 0.02 се добавя всеки 1000 m F.
Ниска температура	Коефициентът на импеданс не трябва да надвишава стойностите, дадени в таблицата по-долу
Характеристики (в 120Hz)	Номинално напрежение				6.3	10	16	25	35	50	63	100
	Съотношение на импеданс	Z(-55° C.) /Z(+20° C.)			4	4	3	3	3	3	3	3
Нискотемпературни характеристики (в 120Hz)	Съотношението на импеданса не трябва да надвишава стойностите, дадени в таблицата по-долу
	Съотношение на импеданс	Номинално напрежение			6.3	10	16	25	35	50	63	100
		Z((-55° C.)/Z(+20° C.)			4	4	3	3	3	3	3	3
		Номинално напрежение			160	200	250	350	400	450
		Z(-40)/Z(+200176C)			6	6	6	6	6	6
Тест за натоварване на живота	Време за изпитване	2000часа за φD =5~8mm 5000часа за φ D＞mm
	Промяна на капацитета	В рамките на ≤ ± 20% на първоначална стойност
	Коефициент на разсейване	По -малко от 200% на определена стойност.
	Ток на изтичане	В рамките на определена стойност
	Горната спецификация трябва да бъде изпълнена, когато кондензаторите се възстановят до 20°C след номиналното напрежение, приложено за 2000 часа при 105°C.Висока от 2000 часове живот на натоварване са налични при поискване.
Тест за срок на годност	Време за изпитване		1000 HRS
	Промяна на капацитета		В рамките на ≤ ± 20%
	Коефициент на разсейване		По -малко от 200% на определена стойност
	Ток на изтичане		В рамките на посочената стойност
	Горната спецификация трябва да бъде изпълнена, когато кондензаторите се възстановят до 20°C след номиналното напрежение, приложено за 1000 часа при 105°C без приложено напрежение.
Пулсационен ток	честота. (Hz) Капа. (mF)	60(50)		120	500	1K	10K	100K
& Честотни множители	Под 33	0.40		0.55	0.65	0.80	0.90	1.00
	39 към 330	0.60		0.70	0.80	0.90	0.95	1.00
	390 към 1000	0.65		0.80	0.85	0.98	1.00	1.00
	1200 горе горе	0.80		0.90	0.95	0.98	1.00	1.00
Riple Current & Температурни множители	Температура (° C.)	Под 50		70	85	105
	Множители	2.40		2.05	1.70	1.00
Стандарти	Удовлетворява характеристика W на JIS C 5141

Пример за номер на част

CAA 101 M 1E BK 080 115

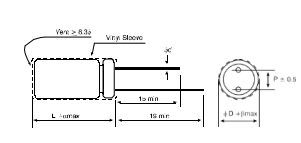

ВОДА РАЗСТОЯНИЕ

И ДИАМЕТЪР

φD	5	6.3	8	10	13	16	18
P	2.0	2.5	3.5	5.0	5.0	7.5	7.5
φd	0.5		0.6			0.8
a	1.0			1.5
б	0.5

РАЗМЕРИ И ДОПУСТИМ ПУЛСАЦИОНЕН ТОК

Измерение: D×L(мм) Пулсационен ток: mA/rms при 100K Hz 105°C

Vdc Артикул μf	6.3V(0J)					10V(1A)					16V(1C)
	φDxL	Импеданс (О.) Макс @100KHz		Пулсационен ток (mA rms) @105°C		φDxL	Импеданс (О.) Макс @100KHz		Пулсационен ток (mA rms) @105°C		φDxL	Импеданс (О.) Макс @100KHz		Пулсационен ток (mA rms) @105°C
	φDxL	20° C.	-10° C.	120Hz	100KHz	φDxL	20° C.	-10° C.	120Hz	100KHz	φDxL	20° C.	-10° C.	120Hz	100KHz
33											5 x 11	1.30	3.90	108	154
39											5 x 11	1.30	3.90	108	154
47						5 x 11	2.10	5.50	78	111	6.3 x 11	0.60	1.80	182	260
56						5 x 11	1.90	4.80	85	121	6.3 x 11	0.60	1.80	182	260
68						5 x 11	1.30	3.90	108	154	6.3 x 11	0.60	1.80	182	260
100	5 x 11	1.30	3.90	108	154	6.3 x 11	0.60	1.80	182	260	6.3 x 11	0.60	1.80	182	260
220	6.3 x 11	0.60	1.80	182	260	8 x 11.5	0.33	0.99	280	400	8 x 11.5	0.33	0.99	320	400
330	8 x 11.5	0.33	0.88	280	400	8 x 11.5	0.33	0.99	280	400	10 x 12.5	0.25	0.75	360	510
390	8 x 11.5	0.33	0.88	320	400	10 x 12.5	0.27	0.70	410	510	10 x 16	0.19	0.57	510	635
470	10 x 12.5	0.25	0.75	410	510	10 x 12.5	0.25	0.75	410	510	10 x 16	0.19	0.57	510	635
560	10 x 12.5	0.25	0.75	410	510	10 x 16	0.19	0.57	510	635	10 x 20	0.14	0.42	775	860
680	10 x 16	0.19	0.57	510	635	10 x 16	0.19	0.57	510	635	10 x 20	0.14	0.42	775	860
1000	10 x 20	0.14	0.42	690	860	10 x 20	0.14	0.37	690	860	12.5 x 20	0.085	0.26	1000	1250
1200	10 x 20	0.14	0.42	775	860	10 x 25	0.12	0.30	930	1030	12.5 x 20	0.085	0.26	1125	1250
2200	12.5 x 20	0.085	0.26	1125	1250	12.5 x 25	0.070	0.21	1200	1355	12.5 x 25	0.070	0.21	1200	1355
3300	12.5 x 25	0.070	0.21	1200	1355	12.5 x 25	0.070	0.21	1200	1355	16 x 31.5	0.048	0.14	1830	2030
4700	16 x 25	0.060	0.18	1595	1770	16 x 31.5	0.048	0.14	1830	2030	16 x 35.5	0.044	0.13	2065	2295

Vdc Артикул	25V(1E)							35V(1V)								50V(1З)
Vdc Артикул	φDxL			Импеданс (О.)Макс @ 100KHz		Пулсационен ток (mA rms) @ 105°C		φDxL				Импеданс (О.)Макс @ 100KHz		Пулсационен ток (mA rms) @ 105°C		φDxL			Импеданс (О.)Макс @ 100KHz		Пулсационен ток (mA rms) @ 105°C
μf	φDxL			20° C.	-10° C.	120Hz	100KHz	φDxL				20° C.	-10° C.	120Hz	100KHz	φDxL			20° C.	-10° C.	120Hz	100KHz
1																5	x	11	5.0	15.0	43	78
2.2																5	x	11	4.0	12.0	48	88
3.3																5	x	11	3.50	11.0	52	94
4.7																5	x	11	3.00	9.00	55	100
6.8																5	x	11	3.00	9.00	55	100
10																5	x	11	2.00	6.00	68	124
22								5		x	11	1.30	3.90	108	154	6.3 x		11	0.60	1.80	143	260
33	5	x	11	1.30	3.90	108	154	6.3 x			11	0.60	1.80	182	260	6.3 x		11	0.60	1.80	143	260
39	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	6.3 x		11	0.60	1.80	182	260
47	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
56	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
68	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
100	8	x	11.5	0.33	0.99	320	400	8	x		11.5	0.33	0.99	320	400	10	x	16	0.19	0.57	445	635
220	10	x	12.5	0.25	0.75	360	510	10	x		16	0.19	0.57	445	635	10	x	25	0.12	0.30	825	1030
330	10	x	16	0.19	0.57	445	635	10	x		20	0.12	0.42	600	860	12.5 x		20	0.085	0.26	875	1250
390	10	x	20	0.14	0.42	775	635	10	x		25	0.12	0.30	930	1030	12.5 x		25	0.070	0.21	1085	1355
470	10	x	20	0.14	0.42	775	635	12.5 x			20	0.085	0.26	1000	1250	12.5 x		25	0.070	0.21	1085	1355
560	10	x	25	0.12	0.30	930	1030	12.5 x			20	0.085	0.26	1000	1250	12.5 x		25	0.070	0.21	1085	1355
680	12.5 x		20	0.085	0.26	1000	1250	12.5 x			25	0.070	0.21	1085	1355	16	x	25	0.060	0.18	1415	1770
1000	12.5 x		25	0.070	0.23	1080	1355	12.5 x			25	0.070	0.21	1085	1355	16	x	25	0.060	0.18	1595	1770
1200	12.5 x		25	0.070	0.21	1200	1355	12.5 x			25	0.070	0.21	1200	1355	16	x	31.5	0.048	0.14	1830	2030
2200	16	x	25	0.060	0.18	1595	1770	16	x		35.5	0.044	0.13	2065	2295	18	x	40	0.037	0.1	2465	2740
3300	16	x	35.5	0.044	0.13	2065	2295	18	x		40	0.037	0.10	2465	2740
4700	18	x	40	0.037	0.1	2465	2740

Vdc Артикул	25V(1E)							35V(1V)								50V(1З)
Vdc Артикул	φDxL			Импеданс (О.)Макс @ 100KHz		Пулсационен ток (mA rms) @ 105°C		φDxL				Импеданс (О.)Макс @ 100KHz		Пулсационен ток (mA rms) @ 105°C		φDxL			Импеданс (О.)Макс @ 100KHz		Пулсационен ток (mA rms) @ 105°C
μf	φDxL			20° C.	-10° C.	120Hz	100KHz	φDxL				20° C.	-10° C.	120Hz	100KHz	φDxL			20° C.	-10° C.	120Hz	100KHz
1																5	x	11	5.0	15.0	43	78
2.2																5	x	11	4.0	12.0	48	88
3.3																5	x	11	3.50	11.0	52	94
4.7																5	x	11	3.00	9.00	55	100
6.8																5	x	11	3.00	9.00	55	100
10																5	x	11	2.00	6.00	68	124
22								5		x	11	1.30	3.90	108	154	6.3 x		11	0.60	1.80	143	260
33	5	x	11	1.30	3.90	108	154	6.3 x			11	0.60	1.80	182	260	6.3 x		11	0.60	1.80	143	260
39	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	6.3 x		11	0.60	1.80	182	260
47	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
56	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
68	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
100	8	x	11.5	0.33	0.99	320	400	8	x		11.5	0.33	0.99	320	400	10	x	16	0.19	0.57	445	635
220	10	x	12.5	0.25	0.75	360	510	10	x		16	0.19	0.57	445	635	10	x	25	0.12	0.30	825	1030
330	10	x	16	0.19	0.57	445	635	10	x		20	0.12	0.42	600	860	12.5 x		20	0.085	0.26	875	1250
390	10	x	20	0.14	0.42	775	635	10	x		25	0.12	0.30	930	1030	12.5 x		25	0.070	0.21	1085	1355
470	10	x	20	0.14	0.42	775	635	12.5 x			20	0.085	0.26	1000	1250	12.5 x		25	0.070	0.21	1085	1355
560	10	x	25	0.12	0.30	930	1030	12.5 x			20	0.085	0.26	1000	1250	12.5 x		25	0.070	0.21	1085	1355
680	12.5 x		20	0.085	0.26	1000	1250	12.5 x			25	0.070	0.21	1085	1355	16	x	25	0.060	0.18	1415	1770
1000	12.5 x		25	0.070	0.23	1080	1355	12.5 x			25	0.070	0.21	1085	1355	16	x	25	0.060	0.18	1595	1770
1200	12.5 x		25	0.070	0.21	1200	1355	12.5 x			25	0.070	0.21	1200	1355	16	x	31.5	0.048	0.14	1830	2030
2200	16	x	25	0.060	0.18	1595	1770	16	x		35.5	0.044	0.13	2065	2295	18	x	40	0.037	0.1	2465	2740
3300	16	x	35.5	0.044	0.13	2065	2295	18	x		40	0.037	0.10	2465	2740
4700	18	x	40	0.037	0.1	2465	2740

РАЗМЕРИ И ДОПУСТИМ ПУЛСАЦИОНЕН ТОК

Измерение: D×L(мм) Пулсационен ток: mA/rms при 100K Hz 105°C

Vdc Артикул μf	63V(1J)					100V(2A)
	φDxL	Импеданс (О.) Макс @ 100KHz		Пулсационен ток (m A rms) @ 105°C		φDxL	Импеданс (О.) Макс @ 100KHz		Пулсационен ток (m A rms) @ 105°C
	φDxL	20° C.	-10° C.	120Hz	100KHz	φDxL	20° C.	-10° C.	120Hz	100KHz
1						5 x 11	7.00	25	36	66
2.2						5 x 11	6.00	21	40	72
3.3						5 x 11	5.00	18.0	43	78
4.7						6.3 x 11	1.20	4.20	100	180
6.8						6.3 x 11	1.20	4.20	100	180
10	6.3 x 11	1.20	4.2	100	180	8 x 11.5	0.56	2.00	168	305
22	6.3 x 11	1.20	4.2	100	180	8 x 11.5	0.56	2.00	168	308
33	8 x 11.5	0.56	2.00	170	305	10 x 12.5	0.50	1.80	210	380
39	8 x 11.5	0.56	2.00	170	305	10 x 16	0.32	1.10	350	500
47	8 x 11.5	0.56	2.00	170	305	10 x 20	0.27	0.95	435	620
56	10 x 12.5	0.50	1.80	265	380	10 x 20	0.27	0.95	435	620
68	10 x 12.5	0.50	1.80	265	380	10 x 25	0.21	0.63	530	760
100	10 x 20	0.27	0.95	600	620	13 x 20	0.16	0.56	625	890
220	12.5 x 20	0.094	0.24	570	820	16 x 25	0.090	0.32	1010	1440
330	12.5 x 25	0.073	0.21	770	1100	16 x 31.5	0.060	0.17	1255	1790
390	12.5 x 25	0.073	0.21	770	1100	16 x 35.5	0.056	0.14	1650	2065
470	16 x 25	0.060	0.18	1420	1770
560	16 x 31.5	0.048	0.14	1625	2030
680	16 x 31.5	0.048	0.14	1625	2030
1000	18 x 35.5	0.041	0.11	1790	2240

Характеристики
◆ 105°C, 2000 ~ 5000 Осигурени часове.
◆ Ниска ESR, Подходящ за превключване на захранването.
◆ Малък размер с голям допустим пулсационен ток.

◆ Съвместим с Rohs
