Електролитични кондензатори ▏105 ℃ 3000hrs ▏cavb

Характеристики
Has a snap-in terminal which can solder to PCB directly and need not fixture to save processing time.
Подходящ за електронно оборудване с вериги средно-високо напрежение. Налични са клеми за печатна платка с щракане и клеми с уши.
3,000 Hour Life

Datasheet-For-Snap-In-Electrolytic-Capacitor-▏105℃-3000Hrs-▏CAVB.pdf (3348 изтегляния )

Спецификации

Артикул	Изпълнение
Работна температура. Обхват	-40° C ~ +105 ° C.
Толерантност към капацитет	± 20% (в 120Hz, 20° C.)
Ток на изтичане (при 20 ° C.)	I=0.02CV or 1.5mA whichever is smaller (след 5 минути) Къде, C=rated capacitance in F. V=rated DC working voltage.
Коефициент на разсейване (Тен при 120Hz, 20° C.)	Номинално напрежение		16	25		35	50		63		100		160		200		250		350		400		450
	тен (Макс)		0.40	0.30		0.25	0.20		0.15		0.10*		0.15		0.10*		0.10*		0.15		0.15		0.15
	*0.15 for D = 35mm
Нискотемпературни характеристики (в 120Hz)	Коефициентът на импеданс не трябва да надвишава стойностите, дадени в таблицата по-долу.
	Номинално напрежение						16	25		35		50	63	100		160		200	250	350		400		450
	Съотношение на импеданс	Z(-25° C.) / Z(+20° C.)					4	3		3		2	2	2		4		4	4	4		8		8
		Z(-40° C.) / Z(+20° C.)					15	10		8		6	6	5		4		8	10	16		18		20
Тест за натоварване на живота	Време за изпитване		3000 часове
	Промяна на капацитета		В рамките на ±20% от първоначалната стойност
	Коефициент на разсейване		По -малко от 200% на определена стойност
	Ток на изтичане		В рамките на определена стойност
	Горните спецификации трябва да бъдат удовлетворени, когато кондензаторите се възстановят до 20°C след това заявеното номинално напрежение 3000 часа при 105°C
Тест за срок на годност	Време за изпитване		1000 часове
	Промяна на капацитета		В рамките на ±20% от първоначалната стойност
	Коефициент на разсейване		По -малко от 150% на определена стойност
	Ток на изтичане		В рамките на определена стойност
	Горните спецификации трябва да бъдат изпълнени, когато кондензаторите се възстановят до 20°C след излагането им на 1000 часа при 105°C без приложено напрежение.
Пулсационен ток & Честотни множители	Wv (V) честота (Hz)		50/60		120		300			1K			10К нагоре
	Множител		0.8		1.0		1.1			1.3			1.4
Пулсационен ток & Температурни множители	Температура (° C.)		40	60		70	85		105
	Множител		2.5	2.2		2.0	1.8		1.0
Стандарти	Satisfies Characteristics W of JIS C 5141

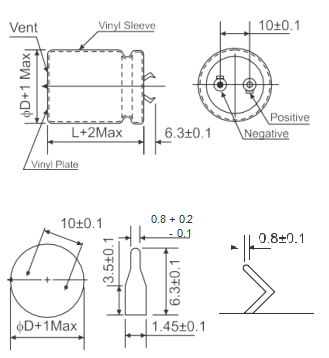

ТИП Щракнал ТЕРМИНАЛ

Пример за номер на част

Характеристики
◆ Has a snap-in terminal which can solder to PCB directly and need not fixture to save processing time.

◆ Подходящ за електронно оборудване с вериги средно-високо напрежение. Налични са клеми за печатна платка с щракане и клеми с уши.

◆ 3,000 Hour Life
