ОПИСАНИЕ

Приложение

JINPEI CJAF тип интелигентен интегриран филтриращ кондензатор за ниско напрежение е проектиран за ситуации, в които електрическите мрежи имат определено хармонично съдържание, но обикновеният тип захранващ кондензатор не успява да работи нормално, неговите основни характеристики, както следва:
1.Висококачествен кондензатор за ниско напрежение, безмаслен дизайн, висока безопасност;
2.Приемане на превключвател без пренапрежение, с напреднала технология, стабилни и надеждни изпълнения; 3.Приемане на специална технология и процес,ефективно потискат хармониците от висок ред и пренапрежението,има очевидна ефективност при потискане на хармоничния ред 3, 5, 7, 9 и по-горе;
4.Модулна структура, гъвкава комбинация, удобно разширяване на капацитета, проста инсталация, удобен за поддръжка;
5.Интелигентна мрежа, 485 комуникационен интерфейс,може да превключи в задкулисния компютър, да осъществява интегрирано управление на дистрибуцията;
6.Приемане на децентрализиран режим на управление, 200,000 времена на безотказно превключване, с висока надеждност; 7.Хуманизиран интерфейс човек-машина, проста операция, удобна поддръжка, удобен е за отстраняване на повреди на място;
8.Той е оборудван с SH взривобезопасно устройство и устройство за контрол на температурата вътре, което подобрява надеждността на работа в тежки хармонични места;
9.Изключителна енергоспестяваща ефективност, той ефективно увеличава фактора на мощността, намалява консумацията на електроенергия и подобрява качеството на електроенергията.
ZMZ-J тип интелигентен интегриран филтриращ кондензатор за ниско напрежение се прилага главно на места, където хармоничният ток е 40% по-долу (като честотен преобразувател, и друго оборудване), то не само
отговаря на изискванията за реактивна компенсация и подобряване на фактора на мощността, но също така елиминира влиянието на хармониците от висок порядък върху системата, подобрява качеството на електроенергията.

Филтриране на продуктови функции

Той ефективно потиска хармониците от висок порядък и пренапрежението, образува канал с ниско съпротивление за хармоника от висок ред. Той абсорбира и освобождава хармониката, елиминира влиянието на хармоника от висок ред върху кондензатора, предпазва веригите и кондензаторите от претоварване, предотвратява прегряването на кондензаторите, изолираща среда от стареене, избягва намаляване на ефективността на самолечение, или намаляване на експлоатационния живот.

Превключване без пренапрежение

Съвпада със специален превключвател на кондензатор, няма пренапрежение при превключване.

Компенсация на разделена фаза

Кондензаторът на всяка фаза на продукт от компенсационен тип с отделна фаза може да се превключва отделно, което подобрява реактивната компенсираща точност, позволява трифазният реактивен дисбаланс да бъде добре компенсиран.

Измерване

Измерване на разпределително напрежение, ток, реактивна мощност, фактор на мощността; автоматично измерване и коригиране на фазата и промяната на CT; измерване на трифазен ток и вътрешна температура на всеки кондензатор.

защита

Бързо превключване на тока и защита от свръхток на веригата; защита от пренапрежение и ниско напрежение на кондензатора; над температура, Защита от отворена фаза и трифазен дисбаланс на кондензатора, когато температурата на кондензатора надвиши 65 ℃, цялата машина на кондензатора ще излезе от работа, което подобрява експлоатационния му живот, и гарантира безопасна работа на системата.

Сигнал

Превключващо състояние, над, под и състояние на обезщетение, сигнали за състояние на свръх и ниско напрежение; тип работа на защитата и сигнали за тип повреда за самодиагностика.

Комуникация

Приемане на RS-485 комуникационно свързване между кондензатор и контролер, което е удобно за качване на маса от данни за вземане на проби, както и за обмен на информация с терминал за външен монитор, формира работа на системата.

Онлайн

Функции на кабелна мрежова комуникация и радиомрежова комуникация.

Интелигентен мрежов контрол

Той е в състояние автоматично да открива и проследява реактивната вариация на системата, и автоматично включете кондензаторната банка. Извършете кръгово превключване за кондензатори със същия капацитет, и извършете превключване според свободното място за кондензатори с различен капацитет. Кондензаторът, който е включен по-рано, трябва да излезе първи,който излиза по-рано, трябва първо да се включи; първо трябва да се включи кондензатор, чиято работна температура е по-ниска, чиято работна температура е по-висока, трябва да излезе първи; когато ситуацията с компенсацията е стабилна, кондензаторите трябва да се включват кръгово на всеки петнадесет минути, избягвайте продължителна работа на един кондензатор.

Самодиагностика на неизправности

Интелигентният контролен елемент на кондензатора ще извърши самодиагностика на текущите параметри на тялото, след като има грешка при самоинспекция, цялата машина реагира бързо и излиза от работа.

Основни технически параметри Условия на околната среда

Температура на околната среда: -25~55 ℃; Относителна температура: 40℃, 20～90%; Надморска височина: ≤2000м.

Условия за захранване Номинално напрежение: -220V/～380V; Отклонение на напрежението: ± 20%;

Форма на вълната на напрежението: синусоида, общата степен на изкривяване не надвишава 7%; Номинална честота: 50Hz±5%;

Консумирана мощност: <2W.

Електрическа безопасност

Електрически просвет, път на пълзене, изолационна якост, защита на безопасността, якост на късо съединение, защитата на веригата за вземане на проби и управление трябва да бъде

в съответствие със съответните клаузи на стандарт DL/T842-2003 Спецификация за поръчка за ниски- инсталация на напрежение шунт кондензатор.

Грешка в измерването

Напрежение: ≤0,5% (в рамките на 80～120% от номиналното напрежение); Текущ: ≤1% (в рамките на 5% ~ 20% от номиналния ток), Фактор на мощността: ±1,5%;

Температура: ±1 ℃. Грешка в защитата

Напрежение: ≤0,5%; Текущ: ≤1%;

Температура: ±1 ℃. време: ±0.01s.

Параметри на реактивна компенсация

Интервал на превключване на кондензатора: >10s(1s~10s персонализирани);

Реактивен капацитет: обща компенсация≤40kvar, отделна компенсация≤20kvar;

Онлайн количество: ≤120 бр.

Надеждност

Контролна точност: 100%;

Допустими времена на превключване: 100,000 пъти;

Скорост на затихване на времето за работа на капацитета на кондензатора: ≤1%/година;

Скорост на затихване на превключване на капацитета на кондензатора: ≤0,1%/десет хиляди пъти; Годишен процент грешки: ≤1%.

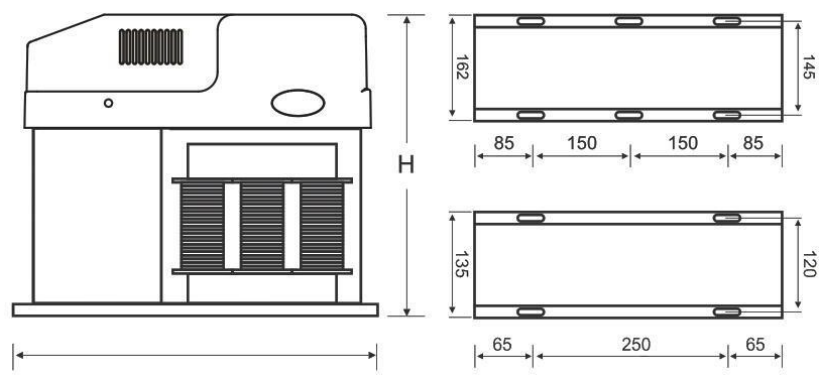

Външен и монтажен размер
