Винтови електролитни кондензатори ▏105 ℃ 2000 часа ▏CAWB

Характеристики
Издръжливост с пулсационен ток: 105° C., 2，000 часове
Използва се за климатик, инвертор с общо предназначение、захранвания
Съвместим с RoHS

Лист с данни-за-винтови-електролитни-кондензатори-105℃-2000Hrs-CAWB.pdf (1141 изтегляния )

Спецификации

Артикул	Изпълнение
Работна температура.	-40°C ~+105°C
Толерантност към капацитет	± 20% (120Hz, 20° C.)
Ток на утечка (при 20 ° C.)	I = 0,01cv или 5 (Ма) което е по-малко (след 5 минути) Къде, C = номинален капацитет във F. V = номинално постоянен ток работно напрежение във v.
Коефициент на разсейване Tan при 120Hz, 20° C.	Номинално напрежение	16 ~ 100				160 ~ 450
	тен (Макс)	Вижте списъка с размери на кутията				0.15
Нискотемпературни характеристики (в 120Hz)	Промяна на капацитета: C(-25° C.)/ C(+20° C.) 0.7
Тест за издръжливост при натоварване при 20°C след подлагане на постоянно напрежение с приложен номинален пулсиращ ток 2000	Време за изпитване	2000 часове
	Промяна на капацитета	В рамките на ± 20% на първоначална стойност
	Коефициент на разсейване	По -малко от 200% на определена стойност
	Ток на изтичане	В рамките на определена стойност
Тест за срок на годност при 20°C след излагането им за 500 часа при 105°C без приложено напрежение. Номиналното напрежение се прилага към кондензаторите преди измерванията. (Обърнете се към JIS 5102)	Време за изпитване	500 часове
	Промяна на капацитета	В рамките на ±20% от първоначалната стойност
	Коефициент на разсейване	По -малко от 200% на определена стойност
	Ток на изтичане	В рамките на определена стойност
Пулсационен ток & Честотни множители	Честота (Hz)	50 / 60	120	300	1K		10К нагоре
	Множител	0.8.	1.0	1.1	1.3		1.4
Пулсационен ток & Температурни множители	Температура (° C.)	40	55	70	85		105
	Множител < 250V	4.9	3.9	3.0	1.8		1.0
	Множител > 350V	3.8	3.3	2.5	2.0		1.0
Стандарти	Удовлетворява характеристика W на JIS C 5101-4

РАЗМЕРИ

г	P		L1	W1	W2	З	ч
35	12.7	2	10.0	48	58	15.0	10.0

Спецификации на винта:

Плюс винт с шестоъгълна глава: M5 x 0.8 x 10 Макс. момент на затягане на винта: 3.23Nm

г	P		L1	W1	W2	З	ч	a	б	c
51	22.0	2	10	61.0	65.5	21.5	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

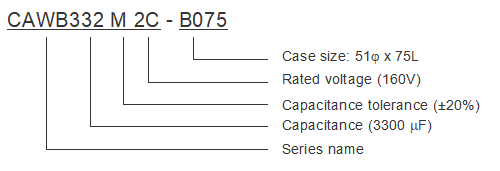

Пример за номер на част

ИЗМЕРЕНИЕ & ДОПУСТИМ ПУЛСАЦИОНЕН ТОК

Измерение: jD x L (мм) Танд: 120Hz, 20° C.

Пулсационен ток: A/rms при 120Hz, 105° C.

V.DC	16V (1C)				25V (1E)				35V (1V)				50V (1З)
Артикул uF	Код на размера	D x L	тен	Пулсационен ток	Код на размера	D x L	тен	Пулсационен ток	Код на размера	D x L	тен	Пулсационен ток	Код на размера	D x L	тен	Пулсационен ток
3,900													A053	35×53	0.25	2.8
4,700													A053	35×53	0.25	3.1
5,600													A053	35×53	0.25	3.3
6,800													A053	35×53	0.25	3.3
8,200									A053	35×53	0.30	3.3	A065	35×65	0.25	3.8
10,000									A053	35×53	0.30	3.6	A083	35×83	0.25	4.6
12,000					A053	35×53	0.35	3.7	A065	35×65	0.30	4.2	A083	35×83	0.30	5.1
15,000					A053	35×53	0.35	4.1	A065	35×65	0.30	4.7	A083	35×83	0.30	5.7
18,000	A053	35×53	0.40	4.2	A065	35×65	0.35	4.8	A083	35×83	0.35	5.7	A100	35×100	0.35	6.7
22,000	A053	35×53	0.40	4.7	A065	35×65	0.35	5.3	A083	35×83	0.35	6.3	A121	35×121	0.35	8.1
27,000	A053	35×53	0.40	5.5	A083	35×83	0.40	6.4	A100	35×100	0.40	7.5	B075	51×75	0.40	9.1
33,000	A065	35×65	0.45	5.7	A083	35×83	0.40	6.7	A121	35×121	0.40	9.0	B100	51×100	0.40	11.1
39,000	A065	35×65	0.50	6.8	A100	35×100	0.40	7.8	B075	51×75	0.45	9.2	B121	51×121	0.40	13.1
47,000	A083	35×83	0.50	7.1	A121	35×121	0.40	9.3	B100	51×100	0.45	11.2	B121	51×121	0.40	13.9
56,000	A100	35×100	0.55	8.4	B075	51×75	0.50	9.7	B100	51×100	0.50	11.4	C100	64×100	0.45	13.9
68,000	A121	35×121	0.60	8.8	B100	51×100	0.50	11.2	B121	51×121	0.50	13.6	C121	64×121	0.45	16.6
82,000	B083	51×83	0.60	10.7	B100	51×100	0.60	11.2	C100	64×100	0.60	14.8	D121	77×121	0.50	18.9
100,000	B083	51×83	0.70	10.8	B121	51×121	0.60	14.8	C121	64×121	0.60	17.6	D121	77×121	0.50	19.5
120,000	B100	51×100	0.70	13.1	C100	64×100	0.80	14.9	C121	64×121	0.70	17.6	D121	77×121	0.50	19.5
150,000	B121	51×121	0.80	15.3	C121	64×121	0.80	17.9	D121	77×121	0.70	19.8	E130	90×130	0.50	22.5
180,000	B121	51×121	0.90	15.7	C121	64×121	1.00	17.9	D121	77×121	0.70	19.8	E157	90×157	0.50	23.9
220,000	C121	64×121	0.90	19.2	D121	77×121	1.00	21.3	D144	77×144	0.70	23.4
270,000	C121	64×121	1.00	19.6	D121	77×121	1.00	21.7	E157	90×157	0.70	25.5
330,000	D121	77×121	1.20	21.1	D144	77×144	1.00	23.4
390,000	D121	77×121	1.30	21.3	E130	90×130	1.00	24.9
470,000	D144	77×144	1.60	24.2

V.DC	63V (1J)				80V (1K)				100V (2A)				160V (2C)
Артикул uF	Код на размера	D x L	тен	Пулсационен ток	Код на размера	D x L	тен	Пулсационен ток	Код на размера	D x L	тен	Пулсационен ток	Код на размера	D x L	тен	Пулсационен ток
560													A053	35×53	0.15	1.2
680													A053	35×53	0.15	1.3
820													A065	35×65	0.15	1.4
1,000													A083	35×83	0.15	1.8
1,200													A083	35×83	0.15	1.9
1,500													A083	35×83	0.15	2.1
1,800									A053	35×53	0.15	2.7	A083	35×83	0.15	2.5
2,200					A053	35×53	0.15	2.4	A053	35×53	0.15	3.0	A100	35×100	0.15	2.8
2,700	A053	35×53	0.20	2.3	A053	35×53	0.15	2.7	A065	35×65	0.15	3.5	A100	35×100	0.15	3.3
3,300	A053	35×53	0.20	2.5	A053	35×53	0.15	3.0	A083	35×83	0.15	4.2	B075	51×75	0.15	3.8
3,900	A053	35×53	0.20	2.8	A065	35×65	0.15	3.4	A083	35×83	0.15	4.2	B075	51×75	0.15	3.8
4,700	A053	35×53	0.20	3.1	A065	35×65	0.15	3.7	A100	35×100	0.15	5.0	B096	51×96	0.15	4.6
5,600	A065	35×65	0.20	3.5	A083	35×83	0.20	4.5	A100	35×100	0.15	5.4	B096	51×96	0.15	5.1
6,800	A065	35×65	0.20	3.9	A083	35×83	0.20	4.9	A121	35×121	0.15	5.8	C096	64×96	0.15	6.1
8,200	A083	35×83	0.20	4.4	A100	35×100	0.20	5.1	B075	51×75	0.15	6.4	C096	64×96	0.15	7.0
10,000	A083	35×83	0.25	4.7	A121	35×121	0.20	6.1	B100	51×100	0.15	7.8	D096	77×96	0.15	8.4
12,000	A100	35×100	0.25	5.5	B075	51×75	0.25	6.7	B121	51×121	0.20	9.3	D115	77×115	0.15	9.4
15,000	A121	35×121	0.25	6.6	B100	51×100	0.25	8.3	B121	51×121	0.20	10.4	D130	77×130	0.15	11.4
18,000	B075	51×75	0.25	7.4	B121	51×121	0.25	9.9	C100	64×100	0.20	10.4	D144	77×144	0.15	13.4
22,000	B100	51×100	0.25	9.0	B121	51×121	0.25	11.0	C121	64×121	0.20	12.5	E130	90×130	0.15	14.5
27,000	B121	51×121	0.30	10.9	C100	64×100	0.30	11.4	D121	77×121	0.25	13.7	E157	90×157	0.15	16.0
33,000	B121	51×121	0.30	12.0	D100	77×100	0.30	13.9	D121	77×121	0.25	15.2
39,000	C100	64×100	0.30	12.5	D100	77×100	0.30	13.9	D144	77×144	0.25	16.1
47,000	C121	64×121	0.30	14.9	D121	77×121	0.30	16.5	E130	90×130	0.25	19.3
56,000	D121	77×121	0.35	16.3	D121	77×121	0.30	18.1	E157	90×157	0.25	21.0
68,000	D121	77×121	0.35	18.4	D144	77×144	0.30	19.7
82,000	D144	77×144	0.40	20.0	E130	90×130	0.30	22.1
100,000	D144	77×144	0.40	20.0
120,000	E157	90×157	0.40	21.8

ИЗМЕРЕНИЕ & ДОПУСТИМ ПУЛСАЦИОНЕН ТОК

Измерение: jD x L (мм) Танд: 120Hz, 20° C.

Пулсационен ток: A/rms при 120Hz, 105° C.

V.DC	200V (2г)				250V (2E)				350V (2V)				400V (2G)
Артикул uF	Код на размера	D x L	тен	пулсации Текущ	Код на размера	D x L	тен	пулсации Текущ	Код на размера	D x L	тен	пулсации Текущ	Код на размера	D x L	тен	пулсации Текущ
180									A053	35×53	0.15	0.8	A053	35×53	0.15	0.8
220									A053	35×53	0.15	0.9	A053	35×53	0.15	0.9
270					A053	35×53	0.15	0.8	A053	35×53	0.15	1.0	A065	35×65	0.15	1.1
330	A053	35×53	0.15	0.9	A053	35×53	0.15	0.9	A065	35×65	0.15	1.2	A065	35×65	0.15	1.2
390	A053	35×53	0.15	1.0	A053	35×53	0.15	1.0	A065	35×65	0.15	1.3	A083	35×83	0.15	1.3
470	A053	35×53	0.15	1.1	A053	35×53	0.15	1.1	A083	35×83	0.15	1.5	A083	35×83	0.15	1.4
560	A053	35×53	0.15	1.2	A065	35×65	0.15	1.4	A083	35×83	0.15	1.6	A100	35×100	0.15	1.6
680	A053	35×53	0.15	1.3	A083	35×83	0.15	1.5	A100	35×100	0.15	1.7	A100	35×100	0.15	1.7
820	A065	35×65	0.15	1.5	A083	35×83	0.15	1.6	A100	35×100	0.15	1.8	A121	35×121	0.15	2.0
1,000	A083	35×83	0.15	1.7	A100	35×100	0.15	1.8	B075	51×75	0.15	2.2	B075	51×75	0.15	2.2
1,200	A083	35×83	0.15	1.9	A100	35×100	0.15	1.9	B075	51×75	0.15	2.3	B096	51×96	0.15	2.7
1,500	A100	35×100	0.15	2.3	B075	51×75	0.15	2.3	B096	51×96	0.15	3.0	B115	51×115	0.15	3.3
1,800	A100	35×100	0.15	2.5	B075	51×75	0.15	2.5	B115	51×115	0.15	3.6	B130	51×130	0.15	3.7
2,200	B075	51×75	0.15	3.0	B096	51×96	0.15	3.0	B130	51×130	0.15	4.0	C096	64×96	0.15	4.2
2,700	B096	51×96	0.15	3.6	B115	51×115	0.15	3.5	C096	64×96	0.15	4.6	C115	64×115	0.15	4.8
3,300	B096	51×96	0.15	4.0	C096	64×96	0.15	4.2	C115	64×115	0.15	5.6	C130	64×130	0.15	5.5
3,900	B115	51×115	0.15	4.9	C096	64×96	0.15	4.6	C130	64×130	0.15	6.7	D115	77×115	0.15	6.5
4,700	C096	64×96	0.15	5.3	C115	64×115	0.15	5.7	D121	77×121	0.15	7.5	D130	77×130	0.15	7.6
5,600	C096	64×96	0.15	5.8	C130	64×130	0.15	6.3	D130	77×130	0.15	8.3	D155	77×155	0.15	9.4
6,800	C115	64×115	0.15	6.9	D115	77×115	0.15	7.7	D155	77×155	0.15	9.4	E157	90×157	0.15	10.4
8,200	C130	64×130	0.15	7.6	D130	77×130	0.15	8.4	E157	90×157	0.15	11.4	E157	90×157	0.15	11.8
10,000	D115	77×115	0.15	9.6	D155	77×155	0.15	10.0
12,000	D130	77×130	0.15	10.2	E140	90×140	0.15	11.9
15,000	E130	90×130	0.15	12.2	E157	90×157	0.15	12.5
18,000	E157	90×157	0.15	13.0
