Метализиран полиестер филмов кондензатор мини размер | CD
CDAF серията са конструирани с метализиран полиестер филмов диелектрик, медно олово и прахообразно покритие с епоксидна смола. Те са подходящи за блокиране, свързване, отделяне, филтриране, Обобщена верига за синхронизация и идеална за използване в телекомуникационно оборудване, Оборудване за обработка на данни, Индустриален инструмент, Автоматични системи за управление и друго общо електронно оборудване.
Характеристики
◆ Температура на работа. Обхват :-40° C ~ +125 ° C. (Дератира над 105 ° C.)
◆ Обхват на капацитет:0.001~ 1.2uf
◆ Толерантност към капацитет: J = 5% k = 10% m = 20%
◆ Оценено напрежение V R 85 ° C: 50V, 63V,100Vdc, 250Vdc, 400Vdc, 450Vdc, 630Vdc,1000Vdc

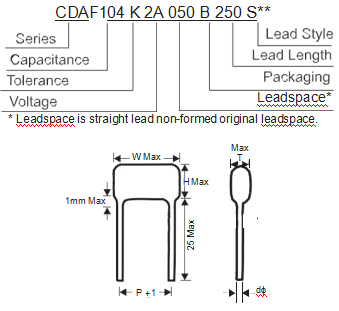

Пример за номер на част
Толерантност
| Код | Толерантност |
| J | ± 5% |
| K | ± 10% |
| M | ± 20% |
Примери за водещ стил
Код на капацитет
| Е | 0.01 | 0.047 | 0.1 | 0.47 | 1.0 |
| pf | 10000 | 47000 | 100000 | 470000 | – |
| Код | 103 | 473 | 104 | 474 | 105 |
Номинално напрежение
| Wv | 50 | 63 | 100 | 250 | 400 | 630 |
| Код | 1З | 1J | 2A | 2E | 2G | 2J |
Опаковане
| Мет | на | Насипно състояние | Амуниции | Макара |
| Код | Б | A | R | |
Дължина на олово от самолета за сядане
(Групов пакет)
| мм | 5 | 10 | 15 | 20 | 25 |
| Код | 050 | 100 | 150 | 200 | 250 |
Код на лентата (Разстояние на олово на лента)
| Spacin | g | 5мм |
| Опаковане | A или r | |
| Код | RT1 (Вижте диаграма) | |
Оловен стил
| Код | Стил |
| S | Направо |
| K | Kink-in (Отстоява се) |
| Е | Формира |
| I | Форма в |
** За обемни опаковки с оформени клиенти, Добавете допълнително 3 цифров код за разстояние между оловите в края на номера на частта.
Максимални размери (мм)
| W. V. | 50 / 63Vdc (1H/1J) | 100Vdc(2A) | 250Vdc(2E) | 400Vdc(2G) | 630Vdc (2J) | ||||||||||||||||||||
| ( μf) | код | W | З | T | P | г | W | З | T | P | г | W | З | T | P | г | W | З | T | P | г | W | З | P | г |
| 0.001 | 102 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 5 | 0.5 |
| 0.0022 | 122 | 6.5 | 6.5 3.5 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 5 | 0.5 | ||
| 0.0033 | 332 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 5 | 0.5 |
| 0.0047 | 472 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 5 | 0.5 |
| 0.0056 | 562 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | ||||
| 0.0068 | 682 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | ||||
| 0.0082 | 822 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | ||||
| 0.010 | 103 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | ||||
| 0.012 | 123 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | |||||||||
| 0.015 | 153 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | |||||||||
| 0.018 | 183 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | |||||||||
| 0.022 | 223 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | |||||||||
| 0.027 | 273 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 7.5 | 9.5 | 3.5 | 5 | 0.5 | |||||||||
| 0.033 | 333 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 7.5 | 9.5 | 4.5 | 5 | 0.5 | |||||||||
| 0.039 | 393 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 7.5 | 9.5 | 4.5 | 5 | 0.5 | |||||||||
| 0.047 | 473 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 7.5 | 9.5 | 4.5 | 5 | 0.5 | |||||||||
| 0.056 | 563 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 7.5 | 9.5 | 4.5 | 5 | 0.5 | |||||||||
| 0.068 | 683 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 7.5 | 9.5 | 4.5 | 5 | 0.5 | |||||||||
| 0.082 | 823 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 7.5 | 9.5 | 4.5 | 5 | 0.5 | |||||||||
| 0.1 | 104 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 9.5 | 4.5 | 5 | 0.5 | |||||||||
| 0.12 | 124 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 10 | 5.0 | 5 | 0.5 | |||||||||
| 0.15 | 154 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 10 | 5.0 | 5 | 0.5 | |||||||||
| 0.18 | 184 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 10 | 6.0 | 5 | 0.5 | |||||||||
| 0.22 | 224 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 10 | 6.0 | 5 | 0.5 | |||||||||
| 0.27 | 274 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 10.5 | 7.0 | 5 | 0.5 | |||||||||
| 0.33 | 334 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 11 | 7.0 | 5 | 0.5 | |||||||||
| 0.39 | 394 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 12 | 8.0 | 5 | 0.5 | |||||||||
| 0.47 | 474 | 7.0 | 7.5 | 4.5 | 5 | 0.6 | 7.0 | 7.5 | 4.5 | 5 | 0.6 | 7.5 | 12 | 8.5 | 5 | 0.5 | |||||||||
| 0.56 | 564 | 7.0 | 8.5 | 5.0 | 5 | 0.6 | 7.0 | 8.5 | 5.0 | 5 | 0.6 | ||||||||||||||
| 0.68 | 684 | 7.0 | 8.5 | 5.0 | 5 | 0.6 | 7.0 | 8.5 | 5.0 | 5 | 0.6 | ||||||||||||||
| 1.0 | 824 | 7.0 | 8.5 | 5.0 | 5 | 0.6 | 7.0 | 10 | 6.0 | 5 | 0.6 | ||||||||||||||
| 1.5 | 155 | 7.0 | 10.0 | 6.5 | 5 | 0.5 | 7.0 | 10 | 6.0 | 5 | 0.6 | 17 | 15 | 7.0 | 15 | 0.8 | |||||||||
| 2.2 | 225 | 7.0 | 10.0 | 6.5 | 5 | 0.6 | 7.0 | 10.5 | 7.0 | 5 | 0.6 | 17 | 15.5 | 6.5 | 15 | 0.8 | |||||||||
Изпълнение
| Артикул | Метализиран Полиестер |
| Капацитет | Цикъл през работна температурна граница 2%. |
| Тест за влажност | Ще издържа на теста на R.H. 95% при 40 ° C за 1000hrs. C < 5% Df < 1.2% И > 10000MΩ |
| Тест за натоварване | Ще издържи на тестово напрежение при 140% на W.V. за 1000hrs при 85 ° C. C < 5% Df < 1.2% И > 5000MΩ |
| Тест за издърпване на олово | Ще издържи на прилагане от 1,5 кг аксиили за 10 секунди. |
|
Тест за олово завой |
Ще поддържа два цикъла, без да се счупи при прикрепване на товар от 0,5 кг до края на оловото и след това ще върти кондензатора на 90 ° от посоката на оловното изхвърляне. След това 180 в обратна посока, След това обратно към началната точка. |
| Спомен | Потопен в разтопена спойка (230 + 0.5 Sec.) След тестване, Оловото на раната и пропастта в оловото на раната ще бъдат покрити и запълнени от спойка. Ще бъде трудно да се отпуснеш. |
| Диелектрична якост | Ще издържа 200% или 160% с номинално напрежение при 25 ° C за 1 минута с текущо ограничаване на съпротивлението на 1 О.
/ V. |
Запояване

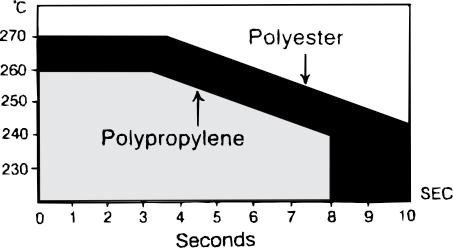

Районът под кривата е препоръчителното време за запояване & Темп. За показаните материали
Радиално залепване
Спецификации
| Описание |
Писмо |
Измерение (мм) |
| RT1 | ||
| Диаметър на оловен проводник | г | 0.5 / 0.6 |
| Посещаване на стъпка | P | 12.7 |
| Стъпка на отвора за подаване | След | 12.7 |
| Центриране на оловната жица | P1 | 3.85 |
| Центриране на тялото | P2 | 6.35 |
| Разстояние между олово (Стъпка) | Е | 5 |
| Изравняване на компонентите | ∆H | 0 |
| Височина на компонета от центъра на лентата | З | 18.5 |
| Ширина на лентата на носача | W | 18 |
| Задръжте ширината на лентата | Wo | 6 |
| Положение на дупката | W1 | 9 |
| Задръжте позицията на лентата | W2 | 3 |
| Диаметър на отвора за подаване | Направете | 4 |
| Дебелина на лентата | t | 0.7 |
| Фигура | Фиг | 1 или 2 |
Забележка: *Допускане на натрупана стъпка по -малко от 1 мм при сумата на 20 парцели.
*Непрекъснат празен компонент по -малко от 3 последователни парчета.
*Общо празно на една макара по -малко от 1%.
Въведение
CDAF серията са конструирани с метализиран полиестер филмов диелектрик, медно олово и прахообразно покритие с епоксидна смола. Те са подходящи за блокиране, свързване, отделяне, филтриране, Обобщена верига за синхронизация и идеална за използване в телекомуникационно оборудване, Оборудване за обработка на данни, Индустриален инструмент, Автоматични системи за управление и друго общо електронно оборудване.
