Лист с данни за аксиални оловни мокри танталови кондензатори ▏запечатани със стъкло | CBDB
Кратко въведение
Серията CBDB е полузапечатани тръбни мокри танталови електролитни кондензатори С полярни аксиални проводници се характеризират с малък размер, ниско изтичане на постоянен ток, стабилни и отлични показатели, висока надеждност и дълъг живот. Серията CBDB отговаря на изискванията на китайския стандарт за електронна индустрия SJ/T10030-91, широко използвани в електронно оборудване за военни и граждански приложения като телекомуникации, космонавтика и авиация.
Мокри танталови кондензатори / наличен патентен сертификат обикновено се състоят от анод, направен от метален тантал, и катод, направен от танталов оксид. Между двете има изолационен слой, обикновено се образува от манганов диоксид. Течният електролит обикновено е сярна киселина. Тази структура прави мокрия танталов кондензатор с висок капацитет и стабилност.
Мокрите танталови кондензатори Jinpei се използват широко в много приложения, особено в области, където се изисква висока производителност и надеждност. Те обикновено се използват в космическото пространство, военна техника, комуникации, оборудване за проучване на нефт и други взискателни приложения.
Обща характеристика
Работен температурен диапазон: -55℃～+125℃(>85℃,използвайте понижено напрежение) Толерантност към капацитет:M=±20%,K=±10%
Изтичане на постоянен ток: при +20℃, I0≤0,001CRUR или 1μA(Което е по-голямо);
При +85℃ и +125℃, I0≤0,008CRUR или 8μA(Което е по-голямо)

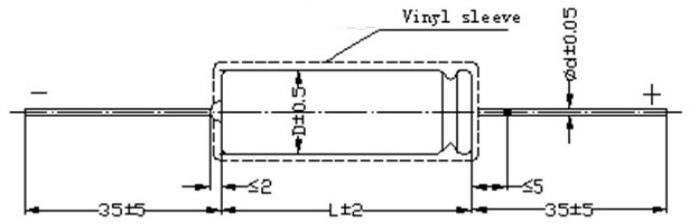

рисуване ，Размер на корпуса и макс. тегло
Очертание и размери
Таблица 1
| Код | Макс. тегло (g) | D±0,5（mm） | L±2 (мм) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
Пример за номер на част
Бележки
1、Танталовите кондензатори не могат да бъдат измерени с мултиметър (Лесно причинява необратими щети и води до отхвърляне)
2、Капацитет, DF мярка честота: 100Hz，U-=2.20 -1.0V，U~=1,00 -0.5V(ефективна стойност.
3、Измерете тока на утечка над 85 ℃,моля, използвайте намалено напрежение.
4、Специални продукти и продукти с голям капацитет, моля преговаряйте с нас
Характеристики
Серията CBDB е полузапечатани тръбни мокри танталови електролитни кондензатори
С полярните аксиални проводници се характеризират с малък размер, ниско изтичане на постоянен ток,
стабилни и отлични показатели, висока надеждност и дълъг живот. CBDB
Серията отговаря на изискванията на китайския стандарт за електронна индустрия SJ/T10030-91, широко използвани в електрониката
оборудване за военни и граждански приложения като телекомуникации, космонавтика и авиация.
ROHS съвместим
