SMD алуминиеви електролитни кондензатори ▏125℃ Висока температура ▏CAMA
Характеристики
Висок температурен диапазон до +125°C
За автомобилни модули и други високотемпературни приложения
Съвместим с RoHS
Висок температурен диапазон до +125°C
За автомобилни модули и други високотемпературни приложения
Съвместим с RoHS
Спецификации
| Елементи | Изпълнение | |||||||||
| Работен температурен диапазон | 10 ~ 50V | |||||||||
| 40 °C ~ +125 ° C. | ||||||||||
| Толерантност към капацитет | +20% | |||||||||
| Ток на изтичане (при 20 ° C.) | I = 0,03CV или 4 (µA) което от двете е по -голямо (след 1 минута) Където C
= номинален капацитет в µF. V = номинално постоянно напрежение във V. |
|||||||||
| Коефициент на разсейване (Tan δ при 120Hz, 20 ° C.) | Оценен
Напрежение |
10 | 16 | 25 | 35 | 50 | ||||
| Тан δ (Макс) | 0.32 | 0.24 | 0.21 | 0.18 | 0.18 | |||||
|
Нискотемпературни характеристики (в 120Hz) |
Коефициентът на импеданс не трябва да надвишава стойностите, дадени в таблицата по-долу. | |||||||||
| Номинално напрежение | 10 | 16 | 25 | 35 | 50 | |||||
| Импеданс
Съотношение |
Z (-40 ° C.)/Z(+20 ° C.) | 5 | 4 | 3 | 3 | 3 | ||||
|
Тест за натоварване на живота |
Време за изпитване | 1,000 HRS | ||||||||
| Промяна на капацитета | Вътре +30% на първоначална стойност | |||||||||
| Коефициент на разсейване | По -малко от 300% на определена стойност | |||||||||
| Ток на изтичане | В рамките на определена стойност | |||||||||
| * Горните спецификации трябва да бъдат удовлетворени, когато кондензаторите бъдат възстановени 20 °C след номиналната
напрежение, за което се прилага 1,000 часа в 125 ° C. |
||||||||||
| Тест за срок на годност | Време за изпитване: 1,000 часове; другите елементи са същите като тези за теста за издръжливост при натоварване. | |||||||||
| Други стандарти | JIS C 5101-1, -18 | |||||||||
ИЗМЕРЕНИЕ & ДОПУСТИМ ПУЛСАЦИОНЕН ТОК
Измерение: φD x L(мм)
Пулсационен ток mA/rms при 120KHz, 125° C.
| V.DC | 10V (1A) | 16V (1C) | 25V (1E) | 35V (1V) | 50V (1З) | ||||||
| µf | Съдържание | D x L | Ма | D x L | Ма | D x L | Ма | D x L | Ма | D x L | Ма |
| 33 | 330 | 6.3 x 5.7 | 50 | 6.3 x 5.7 | 50 | 6.3 x 7.7 | 70 | 8 x 10 | 130 | ||
| 47 | 470 | 6.3 x 5.7 | 70 | 6.3 x 7.7 | 70 | 8 x 6.5 | 75 | 8 x 10 | 130 | ||
| 100 | 101 | 8.0 x 6.5 | 78 | 8 x 6.5 | 75 | 8 x 10 | 134 | 10 x 10 | 182 | 12.5 x 13.5 | 357 |
| 220 | 221 | 8.0 x 10 | 131 | 10 x 10 | 181 | 10 x 10 | 181 | 12.5 x 13.5 | 357 | 12.5 x 16 | 401 |
| 330 | 331 | 8.0 x 10 | 131 | 12.5 x 13.5 | 480 | 12.5 x 13.5 | 480 | 16 x 16.5 | 650 | 16 x 16.5 | 652 |
| 470 | 471 | 12.5 x 13.5 | 480 | 12.5 x 13.5 | 480 | 12.5 x 13.5 | 480 | 16 x 16.5 | 650 | ||
| 680 | 681 | 12.5 x 13.5 | 480 | 12.5 x 13.5 | 480 | 12.5 x 16 | 585 | 16 x 16.5 | 650 | ||
| 1,000 | 102 | 12.5 x 16 | 585 | 12.5 x 16 | 589 | 16 x 16.5 | 650 | 18 x 16.5 | 855 | ||

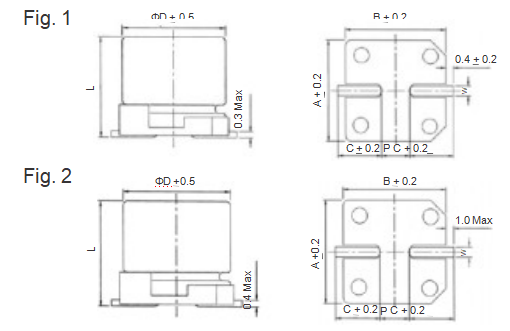

РАЗСТОЯНИЕ И ДИАМЕТЪР НА ПОДЛОЖКИТЕ
| ΦD | Л | A | Б | C | W | P±0.2 | Фиг.
не. |
| 8 | 10.0 + 0.5 | 8.4 | 8.4 | 3.0 | 0.7 към 1.1 | 3.1 | 1 |
| 10 | 10.0 + 0.5 | 10.4 | 10.4 | 3.3 | 0.7 към 1.1 | 4.7 | 1 |
| 12.5 | 13.0 + 0.5 | 12.8 | 12.8 | 4.9 | 1.1 към 1.4 | 4.2 | 2 |
| 12.5 | 16.0 + 0.5 | 12.8 | 12.8 | 4.9 | 1.1 към 1.4 | 4.2 | 2 |
| 16 | 16.5 + 0.5 | 16.3 | 16.3 | 5.8 | 1.1 към 1.4 | 6.0 | 2 |
Пример за номер на част
КАМА 221 M 1A TR 080 100
