Електролитични кондензатори с ниски ESR ▏200 ~ 450V ▏CADC

Характеристики
105C, 5000 Осигурени часове
Нисък ESR, Подходящ за превключване на захранването, UPS, Баласт
По -малък с големи permissibleripplecurrent

Лист с данни-за-ниски-ESR-електролитни-кондензатори-▏200450V-▏CADC.pdf (3464 изтегляния )

Спецификации

Артикул	Изпълнение
Диапазон на номиналното напрежение	200 ~ 400V									450V
Работна температура.	-40°C ~+105°C									-25°C ~+105°C
Капацитет толоеранс	± 20% (120Hz, 20° C.)
	време		след 5 минути
Ток на изтичане (при 20 ° C.)	Ток на изтичане		CV1000							CV1000
			I = 0,03CV (Ма)							I = 0,03CV (Ма)
	Къде, C = номинален капацитет в MF. V = номинално постоянен ток работно напрежение във v.
Коефициент на разсейване Tan d при 120Hz, 20° C.	Номинално напрежение		200	250		350		400		450
	Танд (Макс)		0.20	0.20		0.24		0.14		0.24
Нискотемпературни характеристики (в 120Hz)	Номинално напрежение				200		250		350		400	450
	Съотношение на импеданс	(-25° C.)/(+20° C.)			3		3		3		5	6
		(-40° C.)/(+20° C.)			4		4		4		6
	Коефициентът на импеданс не трябва да надвишава стойностите, дадени в таблицата по-горе.
Тест за натоварване на живота	Време за изпитване		5000 часове
	Промяна на капацитета		В рамките на ±20% от първоначалната стойност
	Коефициент на разсейване		По -малко от 200% на определена стойност
	Ток на изтичане		В рамките на определена стойност
	Горните спецификации трябва да бъдат удовлетворени, когато кондензаторите се възстановят до 20°C след напрежение с номинален пулсационен ток, приложен за 5000 часа при 105°C.
Тест за срок на годност	Време за тестване: 1000 часове; другите елементи са същите като тези за теста за издръжливост при натоварване.
Пулсационен ток & Честотни множители	честота. (Hz) г (мм)		120		1K			10K			100K
	10		0.8		1.0			1.25			1.40
	12.5 ~ 18		0.8		1.0			1.15			1.25
Други стандарти	JIS C 5101-4

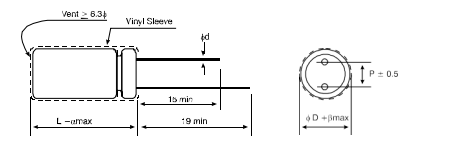

РАЗМЕРИ Единица: мм

г	10	12.5	16	18
P	5.0		7.5
г	0.6		0.8
a	1.5
б	0.5

РАЗМЕРИ & ДОПУСТИМ ПУЛСАЦИОНЕН ТОК

Измерение: D x L (мм) Пулсационен ток: mA/rms при 120Hz, 105° C.

V.DC Съдържание mF	200V (2г)			250V (2E)			350V (2V)			400V (2G)			450V (2W)
	D x L	Пулсационен ток		D x L	Пулсационен ток		D x L	Пулсационен ток		D x L	Пулсационен ток		D x L	Пулсационен ток
	D x L	120Hz	100KHz	D x L	120Hz	100KHz	D x L	120Hz	100KHz	D x L	120Hz	100KHz	D x L	120Hz	100KHz
2.2										10 x 16	35	140
3.3							10 x 16	37.5	150	10 x 16	37.5	150	10 x 16	38	150
4.7							10 x 16	47	180	10 x 16	47	180	10 x 16	45	180
6.8							10 x 16	47.5	190	10 x 16	72.5	290	10 x 20	55	220
10	10 x 16	47.5	190	10 x 16	47.5	190	10 x 20	55	220	10 x 20	62.5	250	12.5 x 20	98	280
22	10 x 20	80	320	12.5 x 20	137	390	12.5 x 25	147	420	12.5 x 25	147	420	16 x 25	182	520
33	12.5 x 20	154	440	12.5 x 20	147	420	16 x 25	193	550	16 x 25	193	550	16 x 31.5	217	620
47	12.5 x 25	200	570	16 x 25	217	620	16 x 31.5	245	700	16 x 31.5	245	700	18 x 31.5	277	790
68	16 x 25	259	740	16 x 25	259	740	18 x 31.5	273	780	18 x 31.5	273	780	18 x 40	357	1020
100	16 x 25	319	910	16 x 31.5	350	1000	18 x 35.5	368	1050	18 x 40	385	1100
120	16 x 31.5	361	1030	18 x 31.5	399	1140	18 x 40	403	1150	18 x 45	420	1200
150	16 x 31.5	424	1210	18 x 35.5	473	1350
180	18 x 31.5	490	1400	18 x 40	536	1530
220	18 x 35.5	578	1650	18 x 45	623	1780
270	18 x 40	648	1850
330	18 x 45	735	2100

Характеристики
◆ 105C,5000 Осигурени часове
◆ Ниска ESR, подходящи за превключване на захранвания,
UPS, Баласт
◆ По-малък размер с голям допустим пулсационен ток

◆ Съответстващи на ROHS

Електролитични кондензатори с ниски ESR ▏200 ~ 450V ▏CADC

Електролитични кондензатори с ниски ESR ▏200 ~ 450V ▏CADC

Спецификации

РАЗМЕРИ & ДОПУСТИМ ПУЛСАЦИОНЕН ТОК
