Алуминиеви електролитни кондензатори SMD ▏AEC-Q200 ▏CAGC

Характеристики
Стандартна 105℃, 2,000 Осигурени часове
Обхват на напрежението 6.3 Vdc ~ 450Vdc, 4Φ ~ 18Φ
Диапазон на капацитета 1µF ~ 8,200 µf
Налична версия за автомобили, TS-16949

Лист с данни-за-SMD-алуминиеви-електролитни-кондензатори-▏AEC-Q200-▏CAGC.pdf (3980 изтегляния )

Част Номер Пример

Спецификации

Елементи	Изпълнение
Работен температурен диапазон	6.3 ~ 100V							160 ~ 450V
	-55 ˚C ~ +105˚C							-40˚C ~ +105˚C
Толерантност към капацитет	Стандарт (+20% (в 120Hz, 20˚C), опция + 10% (в 120Hz, 20° C.)
Ток на изтичане(при 20˚C)	Номинално напрежение	6.3 ~ 100V							160 ~ 450V
	време	след 2 минути							след 5 минути
	Размер на кутията	4 ~ 10ɸ					12.5 ~ 18ɸ				12.5 ~ 18ɸ
	Ток на изтичане	I = 0,01cv или 3 A, което от двете е по -голямо					I = 0,03CV или 4 A, което от двете е по -голямо					I = 0,04CV + 100 A
	Къде, C = номинален капацитет в µF V = номинално постоянно работно напрежение във V
Коефициент на разсейване (Tan δ при 120Hz, 20˚C)	Номинално напрежение	6.3	10	16	25	35	50	63	100	160 ~ 250	400 ~ 450
	4 ~ 10	0.45	0.35	0.28	0.18	0.16	0.14	0.12	0.12	–	–
	12.5 ~ 18	0.40	0.38	0.34	0.26	0.22	0.18	0.14	0.10	0.20	0.25
	Когато капацитетът надвишава 1000µF, 0.02 се добавя на всяко увеличение от 1000µF.
Нискотемпературни характеристики (в 120Hz)	Коефициентът на импеданс не трябва да надвишава стойностите, дадени в таблицата по-долу.
	Номинално напрежение					6.3	10	16	25	35	50	63	100	160 ~ 250	400 ~ 450
	Съотношение на импеданс	Z (-25˚C)/Z(+20˚C)			ɸD < 12.5	4	4	3	2	2	2	2	3	–	–
					ɸD < 12.5	5	4	3	2	2	2	2	2	3	6
		Z(-55/-40˚C)/Z(+20˚C)			ɸD < 12.5	12	8	6	4	3	3	3	4	–	–
					ɸD < 12.5	10	8	6	4	3	3	3	3	6	10
Издръжливост	Време за изпитване		2,000 HRS
	Промяна на капацитета		Вътре +25% на първоначалната стойност за ɸ D < 6.3мм; Вътре + 20% на първоначалната стойност за ɸ D > 8мм
	Коефициент на разсейване		По -малко от 300% на определена стойност за ɸ D < 6.3мм; по-малко от 200% на определена стойност за ɸ D > 8мм
	Ток на изтичане		В рамките на определена стойност
	∗Горепосочените спецификации трябва да бъдат удовлетворени, когато caпациторите се възстановяват до 20˚C aслед заявеното номинално напрежение 2,000 часа при 105˚C
Тест за срок на годност	Време за изпитване: 1,000 часове; другите елементи са същите като тези за Endurance. The номиналното напрежение се прилага към кондензаторите преди измерванията за 160 ~ 450V (Обърнете се към JIS C 5101-4 4.1).
Пулсационен ток & Честотни множители	честота. (Hz) Капа. (µf)		50		120		1к		10k нагоре
	Под 1,000		0.80		1.00		1.25		1.40
	1,000 < C < 8,200		0.85		1.00		1.15		1.25

ИЗМЕРЕНИЕ & ДОПУСТИМ ПУЛСАЦИОНЕН ТОК

µf	V.DC	6.3V (0J)		10V (1A)		16V (1C)		25V (1E)		35V (1V)		50V (1З)		63V (1J)		100V (2A)
µf	Код	ΦD x L	Ма	ΦD x L	Ма	ΦD x L	Ма	ΦD x L	Ма	Φ D x L	Ма	Φ D xL	Ма	ΦD x L	Ма	ΦD x L	Ма
1	010											4 x 5.7	8	4 x 5.7	8
2.2	2R2											4 x 5.7	12	4 x 5.7	12
3.3	3R3											4 x 5.7	14	5 x 5.7	17
4.7	4R7							4 x 5.7	17	4 x 5.7	17	5 x 5.7	20	6.3 x 5.7	22
10	100					4 x 5.7	20	4 x 5.7	20	5 x 5.7	27	6.3 x 5.7	32	6.3 x 5.7	32
22	220	4 x 5.7	22	4 x 5.7	22	5 x 5.7	30	5 x 5.7	30	6.3 x 5.7	44	6.3 x 5.7	38	6.3 x 7.7	58	8 x 10	100
33	330	5 x 5.7	34	5 x 5.7	34	5 x 5.7	34	6.3 x 5.7	46	6.3 x 5.7	46	6.3 x 7.7	65	8 x 10	140	10 x 10	150
47	470	5 x 5.7	38	5 x 5.7	38	6.3 x 5.7	48	6.3 x 5.7	48	6.3 x 7.7	80	6.3 x 7.7	70	8 x 10	170	12.5 x 13.5	250
100	101	6.3 x 5.7	69	6.3 x 5.7	69	6.3 x 5.7	69	6.3 x 7.7	100	8 x 10	240	8 x 10	210	10 x 10.3	310	12.5 x 13.5	380
220	221	6.3 x 7.7	120	6.3 x 7.7	120	6.3 x 7.7	120	8 x 10 10 x 7.7	270 270	8 x 10	270	10 x 10.3	330	12.5 x 13.5	470	16 x 16.5	450
330	331	8 x 10	290	8 x 10	290	8 x 10 10 x 7.7	290 290	8 x 10	290	10 x 10	370	12.5 x 13.5	490	16 x 16.5	650	18 x 16.5 16 x 21.5	590 750
470	471	8 x 10	320	8 x 10 10 x 7.7	320 320	10 x 10	380	10 x 10	380	12.5 x 13.5	520	12.5 x 16	550	16 x 16.5	700	18 x 21.5	980
1,000	102	10 x 10	410	10 x 10.3	410	12.5 x 13.5	550	12.5 x 16	550	16 x 16.5	800	18 x 16.5	990
2,200	222	12.5 x 13.5	680	12.5 x 13.5	680	16 x 16.5	900	16 x 16.5	900	18 x 16.5	1,050
3,300	332	12.5 x 16	850	16 x 16.5	950	16 x 16.5	950	18 x 16.5 16 x 21.5	1,150 1,200
3,300	332	12.5 x 16	850	16 x 16.5	950	16 x 16.5	950	18 x 16.5 16 x 21.5	1,150 1,200
4,700	472	16 x 16.5	1,000	16 x 16.5	1,000	18 x 16.5 16 x 21.5	1,225 1,275	18 x 21.5	1,300
4,700	472	16 x 16.5	1,000	16 x 16.5	1,000	18 x 16.5 16 x 21.5	1,225 1,275	18 x 21.5	1,300
6,800	682	18 x 16.5 16 x 21.5	1,290 1,350	18 x 16.5 16 x 21.5	1,290
6,800	682	18 x 16.5 16 x 21.5	1,290 1,350	18 x 16.5 16 x 21.5	1,350
8,200	822	18 x 21.5	1,450	18 x 21.5	1,450

µf	V.DC	160V (2C)		200V (2г)		250V (2E)		400V (2G)		450V (2W)
µf	Код	Φ D x L	Ма	Φ D xL	Ма	Φ D xL	Ма	D x L	Ма	D x L	Ма
3.3	3R3					12.5 x 13.5	60			12.5 x 13.5	40
4.7	4R7					12.5 x 13.5	65	12.5 x 13.5	45	12.5 x 13.5	45
10	100			12.5 x 13.5	80	12.5 x 13.5	70	12.5 x 13.5	50	12.5 x 16	75
22	220			12.5 x 16	10	12.5 x 13.5	105	16 x 16.5	85	16 x 16.5	85
33	330	12.5 x 13.5	95	12.5 x 16	120	16 x 16.5	180	18 x 16.5	100	18 x 16.5	100
47	470	16 x 16.5	240	16 x 16.5	220	16 x 16.5	220	18 x 21.5	130
100	101	16 x 16.5	250	18 x 16.5	280	18 x 16.5	260

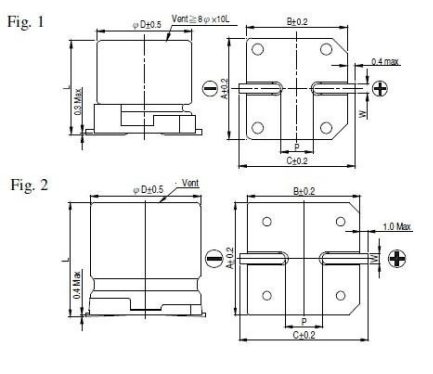

РАЗСТОЯНИЕ И ДИАМЕТЪР НА ОВОДА

г	Л	A	Б	C	W	P±0.2	Фиг. не.
4	5.7 + 0.3	4.3	4.3	5.1	0.5 ~ 0.8	1.0	1
5	5.7 + 0.3	5.3	5.3	5.9	0.5 ~ 0.8	1.5	1
6.3	5.7 + 0.3	6.6	6.6	7.2	0.5 ~ 0.8	2.0	1
6.3	7.7 + 0.3	6.6	6.6	7.2	0.5 ~ 0.8	2.0	1
8	10.0 + 0.5	8.4	8.4	9.0	0.7 ~ 1.1	3.1	1
10	7.7 + 0.3	10.4	10.4	11.0	0.7 ~ 1.3	4.7	1
10	10.0 + 0.5	10.4	10.4	11.0	0.7 ~ 1.3	4.7	1
10	10.3 + 0.5	10.4	10.4	11.0	0.7 ~ 1.3	4.7	1
13	13.5 + 0.5	13.0	13.0	13.7	1.1 ~ 1.4	4.4	2
13	16.0 + 0.5	13.0	13.0	13.7	1.1 ~ 1.4	4.4	2
16	16.5 + 0.5	17.0	17.0	18.0	1.1 ~ 1.4	6.4	2
16	21.5 + 0.5	17.0	17.0	18.0	1.1 ~ 1.4	6.4	2
18	16.5 + 0.5	19.0	19.0	20.0	1.1 ~ 1.4	6.4	2
18	21.5 + 0.5	19.0	19.0	20.0	1.1 ~ 1.4	6.4	2

Характеристики

◆ Стандартна 105 ℃,2,000 Осигурени часове
◆ Обхват на напрежението 6.3 Vdc ~ 450Vdc,4F ~18F
◆ Обхват на капацитета1µF~ 8,200 µf
◆ Налична версия за автомобили,TS-16949
◆ Съвместим с RoHS
