Kapasitor Elektrolitik Snap-In ▏Tahan Api ▏85℃ 2,000Jam ▏CAXA

Ciri -ciri
Mempunyai terminal snap-in yang boleh memateri terus ke PCB
Sesuai untuk peralatan elektronik dengan litar voltan tinggi.
Jenis terminal papan litar bercetak dan jenis terminal lug tersedia.
Bertemu UL 94V-0 Kemudahbakaran
Mematuhi ROHS

Helaian Data-Untuk-Kapasitor-Snap-Dalam-Elektrolitik-▏Tahan Api-▏85℃-2000Jam-▏CAXA.pdf (3422 muat turun )

Spesifikasi

Item	Prestasi
	KOTAK							CAXB
Julat suhu operasi	-25° C ~ +85 ° C.							-25 ° C ~ +105 ° C.
Toleransi kapasitans	+20% (pada 120Hz, 20° C.)							+20% (pada 120Hz,20° C.)
Arus kebocoran (pada 20 ° C.)	1=3ûCV atau 1.5 mA yang mana lebih kecil (selepas 5minit) Di mana C=kapasiti berkadar dalamµF V=voltan kerja DC berkadar dalam V
Faktor pelesapan (Tan pada 120Hz, 20° C.)	Voltan dinilai (V)					400	450	400	450
	Tan (maks)					0.15	0.25	0.25	0.25
Ciri -ciri suhu rendah (pada 120Hz)	Nisbah impedans tidak boleh melebihi nilai yang diberikan dalam jadual di bawah.
	Voltan dinilai (V)					400	450	400	450
	Nisbah impedans	Z(-25° C.) / Z(+20 ° C.)				8	12	12	12
Ujian Hidup Beban
	Masa ujian		2,000 Jam
	Perubahan kapasitans		Dalam +20% daripada nilai awal
	Faktor pelesapan		Kurang daripada 200% daripada nilai yang ditentukan
	Arus kebocoran		Dalam nilai yang ditentukan
	* Spesifikasi di atas hendaklah dipenuhi apabila kapasitor dipulihkan kepada 20°C selepas voltan terkadar dengan arus riak dipohon 2,000 jam pada 85°C/ 105°C.
Ujian Kehidupan Rak	Masa ujian		1,000 Jam
	Perubahan kapasitans		Dalam +20% nilai awal
	Faktor pelesapan		Kurang daripada 150% daripada nilai yang ditentukan
	Arus kebocoran		Dalam nilai yang ditentukan
	* Spesifikasi di atas akan dipenuhi apabila kapasitor dipulihkan hingga 20 ° C setelah mendedahkannya 1,000 jam di 85 °C/ 105 °Ctanpa voltan dikenakan. Voltan yang dinilai hendaklah digunakan untuk kapasitor sebelum peringatan (Rujuk Jis C 5102).
Arus riak & Pengganda kekerapan	Freq. (Hz) WV	60	120	500	1k	10k up
	400 ~ 450	0.8	1.0	1.05	1.10	1.15
Arus riak & Pengganda suhu	Suhu (° C.)	40	60	70	85	105		Suhu (° C.)	40	60	70	85	105
	Pengganda	1.8	1.4	1.2	1.0	1.0		Pengganda	2.5	2.2	2.0	1.8	1.0
Piawaian	Jis c 5101-4

JENIS TERMINAL SNAP-IN – CAXA/CAXB

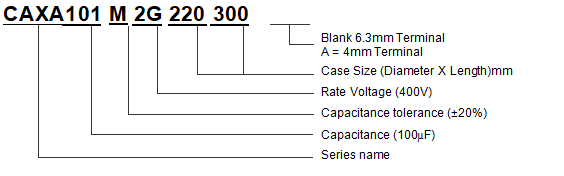

Contoh nombor bahagian

Dimensi & Arus riak yang dibenarkan

Dimensi: Dxl (mm); Arus riak: A/rMS di 120 Hz 85°C (KOTAK) / 105° C. (CAXB)

	V.dc	Siri CAXA				Siri CAXB
uf		400V (2G)		450V (2W)		400V (2G)		450V (2W)
uf		Saiz	ma	Saiz	ma	Saiz	ma	Saiz	ma
47	470							22 x 25	0.42
56	560			20 x 25	0.58			22 x 30	0.51
56	560							25 x 25	0.50
68	680	20 x 25	0.71	20 x 30	0.67	22 x 25	0.34	22 x 35	0.61
68	680			22 x 25	0.68			25 x 30	0.59
82	820	20 x 30	0.78	20 x 35	0.76	22 x 30	0.58	22 x 35	0.67
		22 x 25	0.80	22 x 30	0.82			25 x 30	0.65
								30 x 25	0.62
100	101	20 x 30	0.90	20 x 35	0.84	22 x 30	0.64	22 x 40	0.78
		22 x 30	0.94	22 x 35	0.90	25 x 25	0.64	25 x 35	0.76
				25 x 25	0.92			30 x 25	0.69
120	121	20 x 35	1.02	20 x 40	0.94	22 x 35	0.67	22 x 45	0.9
		22 x 30	1.04	22 x 35	1.02	25 x 30	0.69	25 x 40	0.89
		25 x 25	1.08	25 x 30	1.04	30 x 25	0.76	30 x 30	0.81
				30 x 25	1.07			35 x 25	0.72
150	151	20 x 40	1.16	22 x 45	1.12	22 x 40	0.77	25 x 45	1.04
		22 x 35	1.18	25 x 35	1.19	25 x 35	0.78	30 x 35	0.97
		25 x 30	1.21	30 x 30	1.23	30 x 30	0.76	35 x 30	0.86
180	181	22 x 40	1.34	22 x 50	1.26	22 x 45	0.92	25 x 50	1.20
		25 x 35	1.37	25 x 40	1.33	25 x 40	0.81
		30 x 25	1.45	30 x 30	1.38	30 x 30	0.82
						35 x 25	0.90
220	221	22 x 45	1.50	25 x 45	1.51	25 x 45	0.93	30 x 40	1.12
		25 x 35	1.56	30 x 35	1.69	30 x 35	0.91	30 x 45	1.30
		30 x 30	1.58	35 x 30	1.71	35 x 30	1.08	35 x 35	1.00
				30 x 40	1.72			35 x 35	1.11
270	271	25 x 45	1.70	25 x 50	1.65	25 x 50	1.21	30 x 50	1.51
		30 x 35	1.73	30 x 40	1.80	30 x 40	1.10	35 x 45	1.36
				35 x 35	1.81	35 x 35	1.12
330	331	25 x 50	1.90	30 x 40	1.85	30 x 45	1.39	35 x 50	1.58
		30 x 40	1.97	35 x 35	2.05	35 x 35	1.18
		35 x 30	1.95	30 x 45	2.02
390	391	30 x 40	2.15	30 x 50	2.24	30 x 50	1.55
390	391	35 x 35	2.17			35 x 40	1.27
470	471	30 x 50	2.39	35 x 40	2.27	35 x 45	1.62
470	471	35 x 40	2.42
560	561	35 x 45	2.71	35 x 45	2.55
680	681	35 x 50	2.95	35 x 50	2.60

Spesifikasi

Item	Prestasi
	KOTAK							CAXB
Julat suhu operasi	-25° C ~ +85 ° C.							-25 ° C ~ +105 ° C.
Toleransi kapasitans	+20% (pada 120Hz, 20° C.)							+20% (pada 120Hz,20° C.)
Arus kebocoran (pada 20 ° C.)	1=3ûCV atau 1.5 mA yang mana lebih kecil (selepas 5minit) Di mana C=kapasiti berkadar dalamµF V=voltan kerja DC berkadar dalam V
Faktor pelesapan (Tan pada 120Hz, 20° C.)	Voltan dinilai (V)					400	450	400	450
	Tan (maks)					0.15	0.25	0.25	0.25
Ciri -ciri suhu rendah (pada 120Hz)	Nisbah impedans tidak boleh melebihi nilai yang diberikan dalam jadual di bawah.
	Voltan dinilai (V)					400	450	400	450
	Nisbah impedans	Z(-25° C.) / Z(+20 ° C.)				8	12	12	12
Ujian Hidup Beban
	Masa ujian		2,000 Jam
	Perubahan kapasitans		Dalam +20% daripada nilai awal
	Faktor pelesapan		Kurang daripada 200% daripada nilai yang ditentukan
	Arus kebocoran		Dalam nilai yang ditentukan
	* Spesifikasi di atas hendaklah dipenuhi apabila kapasitor dipulihkan kepada 20°C selepas voltan terkadar dengan arus riak dipohon 2,000 jam pada 85°C/ 105°C.
Ujian Kehidupan Rak	Masa ujian		1,000 Jam
	Perubahan kapasitans		Dalam +20% nilai awal
	Faktor pelesapan		Kurang daripada 150% daripada nilai yang ditentukan
	Arus kebocoran		Dalam nilai yang ditentukan
	* Spesifikasi di atas akan dipenuhi apabila kapasitor dipulihkan hingga 20 ° C setelah mendedahkannya 1,000 jam di 85 °C/ 105 °Ctanpa voltan dikenakan. Voltan yang dinilai hendaklah digunakan untuk kapasitor sebelum peringatan (Rujuk Jis C 5102).
Arus riak & Pengganda kekerapan	Freq. (Hz) WV	60	120	500	1k	10k up
	400 ~ 450	0.8	1.0	1.05	1.10	1.15
Arus riak & Pengganda suhu	Suhu (° C.)	40	60	70	85	105		Suhu (° C.)	40	60	70	85	105
	Pengganda	1.8	1.4	1.2	1.0	1.0		Pengganda	2.5	2.2	2.0	1.8	1.0
Piawaian	Jis c 5101-4

JENIS TERMINAL SNAP-IN – CAXA/CAXB

Contoh nombor bahagian
