Kapasitor elektrolitik umum ▏105 ℃▏400 ~ 450V ▏CAFA

Ciri -ciri

Panjang umur, 105 ℃, 2,000 jam yakin
Smaller size with large permissible ripplecurrent
SlimType

Datasheet-For-General-Electrolytic-Capacitors-▏105-℃▏400450V-▏CAFA.pdf (3998 muat turun )

Spesifikasi

Item	Prestasi
Hidup	pada 105 ° C. 2000 jam
Suhu operasi	400V				420 ~ 450V
	-40 ° C ~ +105 ° C.				-25 ° C ~ +105 ° C.
Toleransi kapasitans	+20% (pada 120Hz, 20 ° C.)
Arus kebocoran (pada 20 ° C.)	Masa		selepas 5 minit
	Arus kebocoran		Cv < 1,000 I = 0.03cv + 15(μA)			Cv > 1,000 I = 0.02CV+25 (μA)
	Di mana c = kapasitans dinilai dalam μF. V = Voltan Kerja DC yang diberi nilai dalam V
Faktor pelesapan (Tan δ pada 120hz, 20° C.)	Voltan dinilai		400	420	450
	Tan δ (maks)		0.24	0.24	0.24
Suhu rendah Ciri -ciri (pada 120Hz)	Nisbah impedans tidak boleh melebihi nilai yang diberikan dalam jadual di bawah
	Voltan dinilai			400	420	450
	Impedans	Z (-25° C.) / Z (+20 ° C.)		5	6	6
	Nisbah	Z (-40° C.) / Z (+20° C.)		6	—	—
Ujian Hidup Beban	Masa ujian		2,000 jam
	Perubahan kapasitans		Dalam + 20% nilai awal
	Faktor pelesapan		Kurang daripada 200% daripada nilai yang ditentukan
	Arus kebocoran		Dalam nilai yang ditentukan
	* Spesifikasi di atas hendaklah dipenuhi apabila kapasitor dipulihkan 20 °C selepas voltan terkadar digunakan dengan arus riak terkadar untuk 2,000 jam di 105 ° C.
	Masa ujian		1,000 jam
Ujian Kehidupan Rak	Perubahan kapasitans		Dalam + 20% nilai awal
	Faktor pelesapan		Kurang daripada 200% daripada nilai yang ditentukan
	Arus kebocoran		Dalam nilai yang ditentukan
	* Spesifikasi di atas hendaklah dipenuhi apabila kapasitor dipulihkan 20 °C selepas mendedahkannya untuk 1,000 jam di 105 °C tanpa voltan dikenakan. Voltan terkadar hendaklah digunakan pada kapasitor sebelum pengukuran. (Rujuk Jis C 5101-4 4.1)
Arus riak & Pengganda kekerapan	Freq. (Hz)		60	120	500	1k	10k up
	Pengganda		0.80	1.00	1.25	1.45	1.50
Piawaian lain	Jis c 5101-4

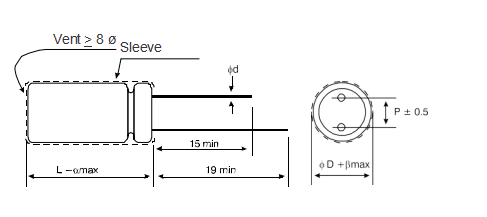

Dimensi

Unit: mm

φd	8	10	12.5	16	18
P	3.5	5.0	5.0	7.5	7.5
φd	0.6			0.8
a	2.0
R	0.5

Dimensi & Dibenarkan Riak Semasa

V. DC	Cap . (μf )	8f			10f			12.5f			16f			18f
		φD x L	Arus riak		φ D x L	Arus riak		φ D x L	Arus riak		φ D x L	Arus riak		φ D x L	Arus riak
		φD x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz
400V (2G)	15	8 x 30	190	285
	22	8 x 35	250	375
	27	8 x 40	300	450	10 x 30	245	370
	33	8 x 45	350	525	10 x 35	295	445
	39	8 x 50	390	585	10 x 40	345	515
	47				10 x 45	400	600
	56				10 x 50	450	675	12.5 x 30	470	705
	68							12.5 x 35	540	810
	82							12.5 x 40	620	930
	100
	120										16 x 35.5 16 x 40	800 840	1,200 1,260
	150										16 x 45	940	1,410
	180										16 x 50	1050	1,575	18 x 40	1,060	1,590
	220													18 x 45	1,200	1,800
420V (2P)	15	8 x 30	195	293
	22	8 x 35	255	383
	27	8 x 45	320	480	10 x 30	245	370
	33	8 x 50	370	555	10 x 35	295	445
	39				10 x 40	345	515
	47				10 x 45	400	600
	56				10 x 50	450	675	12.5 x 30	470	705
	68							12.5 x 35	540	810
	82							12.5 x 45	630	945
	100							12.5 x 50	730	1,095	16 x 35.5	730	1,095
	120										16 x 40	840	1,260
	150										16 x 45	940	1,410	18 x 35.5	920	1,380
	180										16 x 50	1,050	1,575	18 x 40	1,060	1,590
	220													18 x 50	1,220	1,830
450V (2W)	15	8 x 30	195	293
	22	8 x 40	270	405	10 x 30	225	330
	27	8 x 45	320	480	10 x 35	265	400
	33	8 x 50	370	555	10 x 40	315	475
	39				10 x 45	360	545
	47				10 x 50	420	625	12.5 x 30	430	645
	56							12.5 x 35	490	735
	68							12.5 x 40	560	840
	82							12.5 x 45	630	945
	100							12.5 x 50	730	1,095	16 x 35.5	730	1,095
	120										16 x 45	840	1,260	18 x 35.5	820	1,230
	150										16 x 50	980	1,470	18 x 40	970	1,455
	150													18 x 45	995	1,490
	180													18 x 45	1,090	1,635
	180													18 x 50	1,140	1,710

Contoh nombor bahagian

CAFA 560 M 2G BK 125 300
