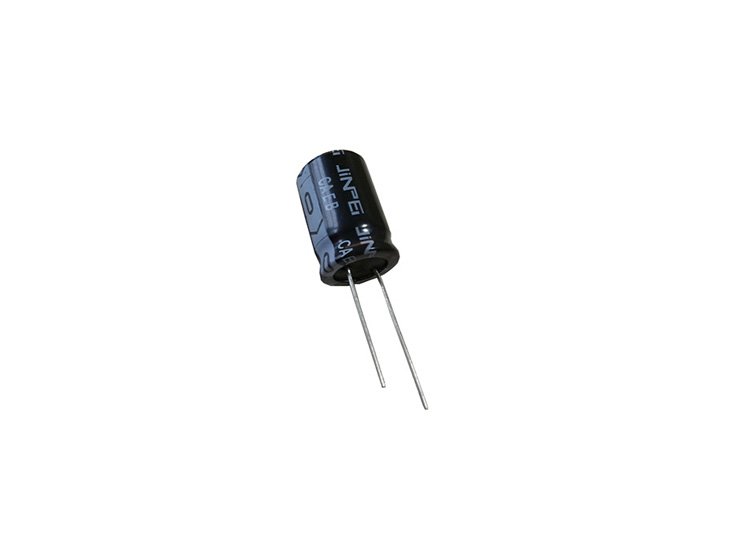

Kapasitor elektrolitik suhu tinggi ▏125 ℃ ▏caeb

Ciri -ciri
3,000 ~ 5,000 jam yakin
125° C.
Untuk aplikasi suhu tinggi
Mematuhi ROHS

Item	Prestasi
Julat suhu operasi	-40 ° C ~ + 125° C.
Toleransi kapasitans	+20% (pada 120Hz, 20 ° C.)
Arus kebocoran (pada 20 ° C.)	I = 0.01cv atau 3 (m A) yang mana lebih besar selepasnya 2 minit Di mana c = kapasitans dinilai dalam μF. V = Voltan Kerja DC yang diberi nilai dalam V.
Faktor pelesapan (Tan ä pada 120hz, 20 ° C.)	Voltan dinilai	10	16	25	35	50	63
	Tan ä(maks)	0.15	0.12	0.10	0.10	0.08	0.08
Ciri -ciri suhu rendah (pada 120Hz)	Nisbah impedans tidak boleh melebihi nilai yang diberikan dalam jadual di bawah.
	Voltan dinilai				10	16	25	35	50	63
	Impedanc dan Nisbah	Z (-25) / Z (+20 ° C.)			3	2	2	2	2	2
		Z (-40) / Z (+20 ° C.)			6	4	4	4	4	4
Ujian Hidup Beban	Masa ujian		3,000 jam untuk ÖD < 8 mm 5,000 jam untuk ÖD > 10 mm
	Perubahan kapasitans		Dalam + 20% nilai awal
	Faktor pelesapan		Kurang daripada 200% daripada nilai yang ditentukan
	Arus kebocoran		Dalam nilai yang ditentukan
	* Spesifikasi di atas hendaklah dipenuhi apabila kapasitor dipulihkan 20 °C selepas digunakan dengan terkadar tertakluk kepada voltan DC dengan arus riak terkadar digunakan 3,000 / 5,000 jam di 125 ° C.
Ujian Kehidupan Rak	Masa ujian		1,000 jam
	Perubahan kapasitans		Dalam + 20% nilai awal
	Faktor pelesapan		Kurang daripada 200% daripada nilai yang ditentukan
	Arus kebocoran		Kurang daripada 500% daripada nilai yang ditentukan
	* Spesifikasi di atas hendaklah dipenuhi apabila kapasitor dipulihkan 20 °C selepas terdedah mereka untuk 1,000 jam di 125 °C tanpa voltan dikenakan. (Prosedur sebelum menguji jis c 5102 4.4)
Piawaian lain	Jis c 5101-4

Dimensi: D × L.(mm) Arus riak: mA/RMS pada 120Hz 125°C

CAEB 100 M 1H bk 080 115

Ciri -ciri
 ◆ 3,000 ~ 5,000 jam yakin
◆125°C
◆ Untuk aplikasi suhu tinggi
◆Patuh RoHS
