Kapasitor elektrolitik snap-in ▏85 ℃ 3,000hrs ▏Caia
Mempunyai terminal snap-in yang boleh disatukan terus ke PCB
Sesuai untuk peralatan elektronik dengan litar voltan sederhana tinggi
Jenis terminal papan litar bercetak dan jenis terminal lug tersedia
Spesifikasi
| Item | Prestasi | |||||||||||||||||
| Julat suhu operasi | -40 ° C ~ +85 ° C. | |||||||||||||||||
| Toleransi kapasitans | +20% (pada 120Hz, 20 ° C.) | |||||||||||||||||
| Arus kebocoran (pada 20 ° C.) | I = 0.02cv or1.5 ma mana yang lebih kecil (selepas 5 minit)
Di mana, C = Kapasitansi diberi nilai dalam μf.v = voltan kerja DC yang diberi nilai dalam v. |
|||||||||||||||||
| Faktor pelesapan
(Tanδ pada 120Hz, 20° C.) |
Voltan dinilai | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||
| Tanδ (maks) | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Ciri -ciri suhu rendah (pada 120Hz) |
Nisbah impedans tidak boleh melebihi nilai yang diberikan dalam jadual di bawah. | |||||||||||||||||
| Voltan dinilai | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||||
| Impedans
Nisbah |
Z (-25 ° C.)/Z(+20 ° C.) | 4 | 3 | 3 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | |||
| Z(-40 ° C.)/Z(+20 ° C.) | 15 | 10 | 8 | 6 | 5 | 4 | 8 | 10 | 10 | 16 | 18 | 18 | 20 | 20 | ||||
|
Ujian Hidup Beban |
Masa ujian | 3,000 Jam |
* Spesifikasi akan dipenuhi apabila kapasitor dipulihkan 20 ° C selepas voltan yang dinilai dipohon 3,000 jam di 85 ° C. |
|||||||||||||||
| Perubahan kapasitans | < + 20% | |||||||||||||||||
| Faktor pelesapan | Kurang daripada 200% daripada nilai yang ditentukan | |||||||||||||||||
| Arus kebocoran | Dalam nilai yang ditentukan | |||||||||||||||||
|
Ujian Kehidupan Rak |
Masa ujian | 1,000 Jam |
* Spesifikasi hendaklah dibina apabila kapasitor dipulihkan 20 ° C setelah mendedahkannya 1,000 jam di 85 ° C. |
|||||||||||||||
| Perubahan kapasitans | < + 20% | |||||||||||||||||
| Faktor pelesapan | Kurang daripada 200% daripada nilai yang ditentukan | |||||||||||||||||
| Arus kebocoran | Dalam nilai yang ditentukan | |||||||||||||||||
|
Arus riak & Pengganda kekerapan |
Freq. |
60 |
120 |
500 |
1k |
10k up |
||||||||||||
| (Hz)
W. V. (V) |
||||||||||||||||||
| Di bawah 100 | 0.92 | 1.0 | 1.13 | 1.19 | 1.20 | |||||||||||||
| 160 dan naik | 0.81 | 1.0 | 1.32 | 1.45 | 1.50 | |||||||||||||
| 350 dan naik | 0.77 | 1.0 | 1.30 | 1.41 | 1.43 | |||||||||||||
| Arus riak &
Pengganda suhu |
Suhu
( ° C.) |
40 | 55 | 70 | 85 | |||||||||||||
| Pengganda | 2.1 | 1.8 | 1.5 | 1.0 | ||||||||||||||
| Piawaian lain | Memenuhi ciri -ciri w fo jis c 5141 | |||||||||||||||||

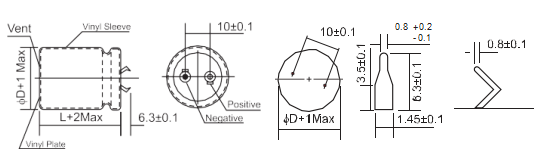

Terminal snap-in Jenis (2 Terminal)
Terminal snap-in (4 Terminal)
Contoh nombor bahagian
Ciri -ciri
◆ Jenis terminal snap-in (2 Terminal & 4 Treminal)
◆ Mempunyai terminal snap-in yang boleh disolder terus ke PCB
◆ Sesuai untuk peralatan elektronik dengan litar voltan sederhana
◆ Jenis Snap-in Terminal Litar Bercetak dan Jenis Terminal Lug Tersedia
