Kapasitor cakera seramik |12V ~ 50V | CCDC
Pengenalan
Cakera seramik logam tunggal dengan salutan resin (lilin yang diresapi).
CCDCIS sesuai untuk aplikasi voltan rendah dan menawarkan nilai kapasitansi yang lebih besar
Cakera seramik logam tunggal dengan salutan resin (lilin yang diresapi).
CCDCIS sesuai untuk aplikasi voltan rendah dan menawarkan nilai kapasitansi yang lebih besar
Ciri -ciri
Julat suhu:-30~ 85 ℃
Kadar volasi:12~ 50V
Kapasitansi: 1000Pf ~ 470nf
Permohonan
• Litar transistor
• Voltan rendah-demi-pass, Gandingan.
• Penentuan kekerapan di mana kerugian dielektrik, Hi-ir dan cap. Kestabilan tidak begitu penting
Contoh nombor bahagian
Ciri -ciri elektrik
| Data teknikal | Keadaan | Spesifikasi |
| Kapasitansi | Diukur pada 1kHz 0.05 VRMS, 25° C ± 2 ° C. | 0.01uf-0.47uf |
| Suhu operasi | Y5u, Y5v, Y5P | -30° C ~ + 85° C. |
| Faktor pelesapan
(tans) |
Y5u, Y5v, Y5P | < 0.05 |
| Rintangan penebat | voltan dinilai pada 25 ° C ± >° C dan 70% R.H Max 16VDC,
Voltan produk ialah 25VDC |
>1GΩ atau 20mΩ Farad, Mana -mana yang kurang |
| Enkapsulasi | Standard | Salutan epoksi lilin fenolik |
| Kebolehgunaan petunjuk | sekurang -kurangnya 75 % dilindungi | Suhu solder 250 ° C ± 5 ° C mencelupkan: 3± 0.5 saat
(Flur akan digunakan) |
Kod pekali suhu
| Ciri -ciri suhu | ||
| Kod | Inilah kod | Ciri -ciri. |
| P | Y5P | ± 10 % -30° C hingga +85 ° C. |
| E | Y5u | +22 ke -56% -30° C hingga +85 ° C. |
| F | Y5v | +22 ke -82% -30° C hingga +85 ° C. |
Kod toleransi
| Kod | Toleransi |
| C | ± 0.25pf |
| D | ± 0.5pf |
| F | ± 1%pf |
| G | ± 2% |
| J | ± 5% |
| K | ± 10% |
| M | ± 20% |
Contoh kod voltan
| Kod | 1B | 1H |
| WVDC | 12V | 50V |

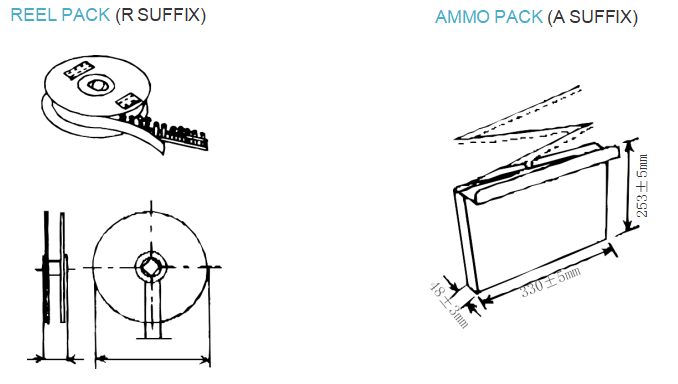

Radial lurus memimpin pita (Kod utama S56)
Radial kink-in pada pita (Kod utama K56)
*Paling popular
| Kod | Dimensi |
| D | 11.0 maks |
| d | 0.6 ± 0.05 |
| P | 12.7 ± 1.0 |
| P0 | 12.7 ± 0.3 |
| P1 | 3.85 ± 0.7 |
| P2 | 6.35 ± 1.3 |
| F | 5.0 +0.8 -0.2 |
| DH | 0 ± 2.0 |
| W | 18.0 +1.0 -0.5 |
| W1 | 9.0 +0.75 -0.5 |
| W2 | 3.0 maks |
| H | 18.0 +3.0 -0 |
| H0 | 16.0 ± 0.5 |
| H1 | 32.25 maks |
| K | 1.0 maks |
| D0 | 4.0 ± 0.2 |
| t | 0.7 ± 0.2 |
| L. | 11.0 maks |
Kod utama untuk pek pukal (Cakera seramik sahaja)
| Jenis utama | ||||
| A-straight | C-kink in | D-kink keluar | ||
| 3.0mm |
4.8mm max 4.8 ± 1mm |
|||
| 4.8mm max | ||||
| 4.8± 1mm | ||||
| Panjang f-special | Y-y terbentuk | S & K-taped | ||
|
Setiap pelanggan Spesifikasi |
4.0 mmmax 4.8 ± 1.0 mm |
Lihat spesifikasi rakaman
di atas. |
||
| Jarak utama
(± 1.00) dalam mm |
Wayar adalah.
(± 0.05) inmm |
||
| Kod | P | Kod | d |
| 2 | 2.5 | 4 | 0.48 |
| 5 | 5 | 6 | 0.6 |
| 6 | 6.35 | 7 | 0.65 |
| 7 | 7.5 | 8 | 0.8 |
| 9 | 10.0 | 9 | 1.0 |
| 0 | 12.7 | ||
| A | 15.0 | ||
