Kapasitor elektrolitik riak tinggi ▏8,000 ~ 10,000hrs ▏cadd

Ciri -ciri
105℃, 8,000 ~ 10,000 jam yakin
Sesuai untuk menukar bekalan kuasa, UPS, Balast
Kecil dengan arus permisibleriple yang besar
Mematuhi ROHS

DataSheet-for-High-Ripple-Electrolytic-Capacitors-▏80001000000HRS-▏cadd.pdf (3611 muat turun )

Spesifikasi

Item

Prestasi

Julat voltan yang dinilai

160 ~ 400V

450V

Julat suhu operasi

-40° C ~ +105 ° C.

-25° C ~ +105 ° C.

Toleransi kapasitans

+20% (pada 120Hz, 20° C.)

Arus kebocoran (pada 20 ° C.)

Masa

selepas 1 minit

selepas 5 minit

Arus kebocoran

Cv < 1000

Cv > 1000

Cv < 1000

cv > 1000

I = 0.1cv + 40 (μA)

I = 0.04cv + 100 (μA)

I = 0.03cv + 15 (μA)

I = 0.02cv + 25 (μA)

Di mana c = kapasitans dinilai dalam μF. V = Voltan Kerja DC yang diberi nilai dalam V.

Faktor pelesapan

(Tan δ pada 120hz, 20 ° C.)

Voltan dinilai

200

250

350

400

450

Tan δ (maks)

0.20

0.24

Suhu rendah

Ciri -ciri (pada 120Hz)

Nisbah impedans tidak boleh melebihi nilai yang diberikan dalam jadual di bawah.

Voltan dinilai

200

250

350

400

450

Impedans

Nisbah

Z (-25) / Z (+20° C.)

Z (-40) / Z (+20° C.)

–

Ujian Hidup Beban

Masa ujian

8,000 jam untuk φd = 10mm; 10,000 jam untuk φd >12.5mm

Perubahan kapasitans

Dalam + 20% nilai awal

Faktor pelesapan

Kurang daripada 200% daripada nilai yang ditentukan

Arus kebocoran

Dalam nilai yang ditentukan

* Spesifikasi di atas hendaklah dipenuhi apabila kapasitor dipulihkan kepada 20 ° C selepas voltan dinilai digunakan dengan riak yang diberi nilai

semasa untuk 8,000 jam / 10,000 jam pada 105 ° C..

Ujian Kehidupan Rak

Perubahan kapasitans

Dalam + 20% nilai awal

Faktor pelesapan

Kurang daripada 200% daripada nilai yang ditentukan

Arus kebocoran

Kurang daripada 500% daripada nilai yang ditentukan

* Spesifikasi di atas akan dipenuhi apabila kapasitor dipulihkan hingga 20 ° C setelah mendedahkannya 1,000 jam pada suhu 105 ° C tanpa voltan digunakan. Voltan yang dinilai hendaklah digunakan untuk kapasitor sebelum peringatan

(Rujuk Jis C 5102).

Arus riak & Pengganda kekerapan

Freq. (Hz)

Φd (mm)

120

10k

100k

naik

0.25

0.61

0.88

1.0

12.5 ~ 18

0.35

0.66

0.89

1.0

Piawaian lain

Jis c 5101-4

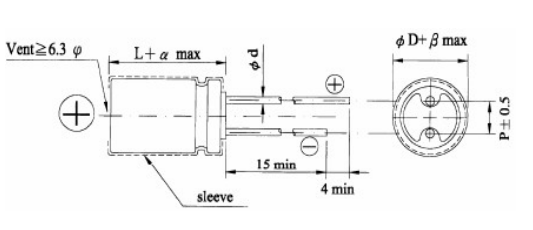

Dimensi Unit: mm

JD	10	12.5	16	18
P	5.0		7.5
J d	0.6		0.8
a	1.5
b	0.5

Dimensi & Dibenarkan Riak Semasa Arus riak: MA/RMS dan 105 ° C.

V.d c Item	160V (2C)			200V (2D)			250V (2E)
V.d c Item	JD X l	Arus riak		JD X l	Arus riak		JD X l	Arus riak
μf	JD X l	120Hz	100khz	JD X l	120Hz	100khz	JD X l	120Hz	100khz
10	10 x 16	125	315	10 x 16	125	315	10 x 20	140	350.00
22	10 x 20	200	500	10 x 20	200	500	10 x 20	200	500
33	10 x 20	250	625	10 x 20	260	650	12.5 x 20	320	800
47	10 x 20	300	750	12.5 x 20	390	975	12.5 x 20	390	975
68	12.5 x 20	470	1175	12.5 x 20	470	1175	16 x 20	520	1300
82	12.5 x 20	510	1275	16 x 20	550	1375	16 x 20	550	1,375
100	12.5 x 25	620	1,395	16 x 20	630	1,420	16 x 25	680	1,530
100	16 x 20	630	1,420
150	16 x 20	770	1,735	16 x 25	840	1,890	18 x 25	860	1,935
220	16 x 25	1,020	2,295	18 x 25	1,050	2,365	18 x 31.5	1,130	2545
330	18 x 31.5	1,390	3,130	18 x 35.5	1,430	3,220

V.d c Item μf	350V (2V)			400V (2G)			450V (2W)
	JD X l	Arus riak		JD X l	Arus riak		JD X l	Arus riak
	JD X l	120Hz	100khz	JD X l	120Hz	100khz	JD X l	120Hz	100khz
6.8	10 x 16	110	275	10 x 16	110	275	10 x 20	110	275
10	10 x 20	140	350	10 x 20	140	350	12.5 x 20	180	450
22	12.5 x 20	260	650	12.5 x 20	260	650	16 x 20	290	725
33	16 x 20	360	900	16 x 20	360	900	16 x 25	390	975
33							18 x 20	380	950
47	16 x 20	430	1,075	16 x 25	470	1,175	18 x 25	480	1,200
47				18 x 20	450	1,125
68	16 x 25	560	1,400	18 x 25	585	1,465	18 x 31.5	630	1,575
68	18 x 20	550	1,375
82	18 x 25	610	1,525	18 x 25	610	1,525	18 x 35.5	715	1,785
100	18 x 25	700	1,575	18 x 31.5	765	1,720	18 x 40	800	1,800
120	18 x 31.5	830	1,865	18 x 35.5	865	1,945
150	18 x 35.5	960	2,160	18 x 40	985	2,215

Ciri -ciri
◆  105 ℃,8,000~ 10,000 jam yakin
◆ Sesuai Fors Witching Powers Upplies,UPS, Balast
◆  saiz yang lebih kecil dengan arus riak yang dibenarkan

◆ ROHS mematuhi
