Kapasitor Elektrolitik Riak Tinggi ▏5,000Jam…

Kapasitor elektrolitik riak tinggi ▏5,000hrs ▏cada

Ciri -ciri

Panjang umur, 105° C., 5,000 jam terjamin
Lebih kecil dengan arus ripple yang besar dibenarkan
SlimType

Helaian Data-Untuk-Kapasitor-Elektrolitik-Riak-Tinggi-▏5000Jam-▏CADA.pdf (3866 muat turun )

Spesifikasi

Item	Prestasi
Hidup	pada 105 ° C. 5,000 jam
Suhu operasi.	400V						420 ~ 450V
	-40 ° C ~ +105 ° C.						-25 ° C ~ +105 ° C.
Toleransi kapasitans	+20% (pada 120Hz, 20 ° C)
Arus kebocoran (pada 20 ° C.)	Masa		selepas 5 minit
	Arus kebocoran		Cv < 1,000 I = 0.03cv + 15(μA)					Cv > 1,000 I = 0.02CV+25 ( A)
	Di mana c = kapasitans dinilai dalam μF. V = Voltan Kerja DC yang diberi nilai dalam V.
Faktor pelesapan (Tan δ pada 120hz, 20° C.)	Voltan dinilai		400	420	450
	Tan δ (maks)		0.24	0.24	0.24
Ciri -ciri suhu rendah (pada 120Hz)	Nisbah impedans tidak boleh melebihi nilai yang diberikan dalam jadual di bawah.
	Voltan dinilai				400	420	450
	Impedans	Z (-25° C.) / Z (+20 ° C.)			5	6	6
	Nisbah	Z (-40° C.) / Z (+20° C.)			6	—	—
Ujian Hidup Beban	Masa ujian			5,000 jam
	Perubahan kapasitans			Dalam + 20% nilai awal
	Faktor pelesapan			Kurang daripada 200% daripada nilai yang ditentukan
	Arus kebocoran			Dalam nilai yang ditentukan
	* Spesifikasi di atas hendaklah dipenuhi apabila kapasitor dipulihkan 20 °C selepas voltan terkadar digunakan dengan arus riak terkadar untuk 5,000 jam di 105 ° C..
	Masa ujian			1,000 jam
Ujian Kehidupan Rak	Perubahan kapasitans			Dalam + 20% nilai awal
	Faktor pelesapan			Kurang daripada 200% daripada nilai yang ditentukan
	Arus kebocoran			Dalam nilai yang ditentukan
	* Spesifikasi di atas hendaklah dipenuhi apabila kapasitor dipulihkan 20 ° C setelah mendedahkannya 1,000 jam di 105 °C tanpa voltan dikenakan. Voltan terkadar hendaklah digunakan kepada kapasitor sebelum pengukuran. (Rujuk Jis C 5101-4 4.1).
Arus riak & Pengganda kekerapan	Freq. (Hz)		60	120	500	1k	10k up
	Pengganda		0.80	1.00	1.25	1.40	1.50
Piawaian lain	Jis c 5101-4

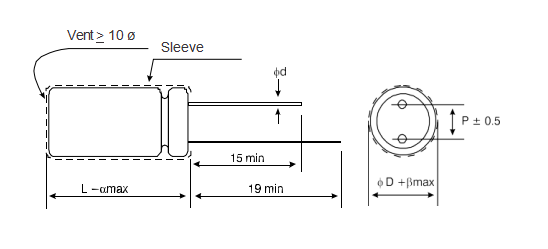

Dimensi Unit: mm

φd	10	12.5	16	18
P	5.0	5.0	7.5	7.5
φd	0.6		0.8
a	2.0
R	0.5

Dimensi & Dibenarkan Riak Semasa

V. DC	Cap. (μf)	10f			12.5f			16f			18f
		φD x L	Arus riak		φD x L	Arus riak		φD x L	Arus riak		φD x L	Arus riak
		φD x L	120 Hz	100k Hz	φD x L	120 Hz	100k Hz	φD x L	120 Hz	100k Hz	φD x L	120 Hz	100k Hz
400V (2G)	33	10 x 35	320	480
	39	10 x 40	380	570	12.5 x 30	380	570
	47	10 x 45	425	638
	56	10 x 50	490	735	12.5 x 35	475	713
	68				12.5 x 40	550	825	16 x 31.5	530	795
	82				12.5 x 45	615	923	16 x 35.5	605	908
	100				12.5 x 50	690	1,035	16 x 40	740	1,110
	120							16 x 45	795	1,193	18 x 36	730	1,095
	150							16 x 50	865	1,300	18 x 45	910	1,365
420V (2P)	33	10 x 40	350	525
	39	10 x 45	390	585	12.5 x 30	380	570
	47	10 x 50	445	668	12.5 x 35	410	615
	56				12.5 x 40	490	735	16 x 31.5	475	713
	68				12.5 x 45	560	840	16 x 35.5	550	825
	82				12.5 x 50	625	938	16 x 40	630	945
	100							16 x 45	750	1,125	18 x 36	675	1,013
	120							16 x 50	865	1,298	18 x 40 18 x 45	810 825	1,238 1,215
	150										18 x 45 18 x 50	950 950	1,425 1,425
450V (2W )	33	10 x 45	315	475	12.5 x 30	350	525
	39	10 x 50	360	545	12.5 x 35	400	600
	47				12.5 x 40	425	683	16 x 31.5	455	683
	56				12.5 x 45	500	750	16 x 35.5	560	750
	68				12.5 x 50 12.5 x 50	540 625	810 938	16 x 40 16 x 35.5	590 530	885 795
	82							16 x 45	675	1,013	18 x 36 18 x 32	645 585	968 875
	100							16 x 50	785	1,178	18 x 40 18 x 36	740 685	1,110 1,025
	120										18 x 45 18 x 40	825 790	1,238 1,185
	150										18 x 50	950	1,425

Ciri -ciri
◆ Panjang umur,105° C.,5,000jam yakin
◆  saiz yang lebih kecil dengan arus riak yang dibenarkan
◆ SlimType

◆ ROHS mematuhi
