Kapasitor Elektrolitik Aluminium SMD ▏105℃ 2,000Jam ▏ESR Rendah ▏CAHA
Ciri -ciri
105° C., 2000 jam yakin
Impedans Rendah
Replaces RVHSeries
Mematuhi ROHS
105° C., 2000 jam yakin
Impedans Rendah
Replaces RVHSeries
Mematuhi ROHS
Spesifikasi
| Item | Prestasi | |||||||||
| Suhu operasi. Julat | -55° C ~ + 105° C. | |||||||||
| Toleransi kapasitans | ± 20% (120Hz, 20° C.) | |||||||||
| Arus kebocoran (pada 20 • c) | I=0.01CV or 3µA (Mana -mana yang lebih besar) selepas 2 minit, where C=rated capacitance in µF V=rated DC working Volts | |||||||||
| Faktor pelesapan
Tanδ di 120 Hz, 20° C. |
Voltan dinilai | 6.3 | 10 | 16 | 25 | 35 | ||||
| Tanδ (maks) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| Voltan dinilai | 6.3 | 10 | 16 | 25 | 35 | |||||
| Suhu rendah
Ciri -ciri (pada 120Hz) |
Nisbah impedans |
Z(-25° C.) /Z(+20° C.) | 4 | 3 | 2 | 2 | 2 | |||
| Z(-40° C.) /Z(+20° C.) | 8 | 5 | 4 | 3 | 3 | |||||
|
Ujian Kehidupan |
Masa ujian |
Load Life Shelf Life | ||||||||
| 2000 Jam | 1000 Jam | |||||||||
| Perubahan kapasitans | Dalam ± 20% dari nilai awal | Dalam ± 20% nilai awal | ||||||||
| Faktor pelesapan | Kurang daripada 200% daripada nilai yang ditentukan | Kurang daripada 200% daripada nilai yang ditentukan | ||||||||
| Arus kebocoran | Dalam nilai yang ditentukan | Dalam nilai yang ditentukan | ||||||||
| Syarat Ujian | 20° C. (selepas voltan terkadar dipohon 2000 jam pada
105° C. |
20° C (selepas penyimpanan untuk 1000 jam pada suhu 105 ° C.
tanpa voltan) |
||||||||
| Arus riak & Pengganda Kekerapan | VDC(V) Freq. (Hz) | 50,60 | 120 | 1K | 10K up | |||||
| 6.3 ~ 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| Piawaian | Memenuhi ciri -ciri w dari jis c 5141 | |||||||||
DIMENSI, IMPEDAN & Arus riak yang dibenarkan
Riak Arus mA/rms pada 120 Hz, 105° C.
Impedans : at 100K Hz, 20ºC
| VDC
μf Kandungan |
6.3V (0J) | 10V (1A) | 16V (1C) | 25V (1E) | 35V (1V) | |||||||||||
| φD x L Imp. ma | φD x L Imp. ma | φD x L Imp. ma | φD x L Imp. ma | φD x L Imp. ma | ||||||||||||
| 47 | 470 | 8 x 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 x 10 | 0.45 | 369 | 10 x 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 x 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | |||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 x 10 |
0.45 |
369 |
553 | 10 x 10 | 0.25 | 553 | ||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | 8 x 10 | 0.45 | 369 | ||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 x 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 x 10 | 0.25 | 553 | ||||||||||||

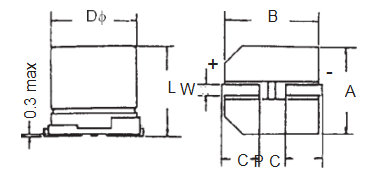

JARAK PAD DAN DIAMETER
| φD±0.5 | L. | A±0.2 | B±0.2 | C±0.2 | W | P±0.2 |
| 8 | 10± 0.5 | 8.4 | 8.4 | 3.0 | 0.7 ke 1.1 | 3.1 |
| 10 | 10± 0.5 | 10.4 | 10.4 | 3.3 | 0.7 ke 1.1 | 4.7 |
Contoh nombor bahagian
CAHA 470 M 1V TR 080100
Ciri -ciri
◆ 105 ° C., 2000 jam yakin
◆ Impedans Rendah
◆ Mematuhi RoHS
