Kapasitor elektrolitik ESR rendah ▏6.3 ~ 100V ▏2,000 ~ 5,000hrs ▏CAAA

Ciri -ciri
105℃, 2000 ~ 5000 jam yakin
ESR rendah, Sesuai untuk menukar bekalan kuasa
Saiz lebih kecil dengan arus riak besar yang dibenarkan
160 ~ 450V also suitable for ballasts

Datasheet-For-Low-ESR-Electrolytic-Capacitors-▏6.3100V-▏20005000Hrs-▏CAAA.pdf (3414 muat turun )

Spesifikasi

Item	Prestasi
Beroperasi Suhu	6.3 ~ 100V							160 ~ 450V
	-55° C ~ +105 ° C.							-40° C ~ +105 ° C.
Toleransi kapasitans	± 20% (120Hz, 20° C.)
Arus kebocoran (pada 20 ° C.)	Voltan dinilai	<100V			>100V
	Masa	Selepas 2 minit			Selepas 5 minit
	Leakage Curent	I = 0.01cv atau 3 ( A)			Cv<1000			Cv>1000
		Mana -mana yang lebih besar			I=0.03CV+15(m a )			I=0.02CV+25(m a )
	Di mana, C = kapasiti terkadar dalam μF. V = Voltan Kerja DC yang diberi nilai dalam V.
Dissipaton Factor Tan d at 120 Hz, 20° C.	Voltan dinilai	6.3	10		16	25	35	50	63	100	160	200	250	350	400	450
	Tan d (maks)	0.22	0.19		0.16	0.14	0.12	0.10	0.08	0.05	0.20	0.24	0.24	0.24	0.24	0.24
	Apabila kapasitansi melebihi 1000 m F 0.02 hendaklah ditambah setiap 1000 m F.
Suhu rendah	Nisbah impedans tidak boleh melebihi nilai yang diberikan dalam jadual di bawah
Ciri -ciri (pada 120Hz)	Voltan dinilai				6.3	10	16	25	35	50	63	100
	Nisbah impedans	Z(-55° C.) /Z(+20° C.)			4	4	3	3	3	3	3	3
Ciri -ciri suhu rendah (pada 120Hz)	Impedance ratio shall not exceed the valuesgivenin the table below
	Nisbah impedans	Voltan dinilai			6.3	10	16	25	35	50	63	100
		Z((-55° C.)/Z(+20° C.)			4	4	3	3	3	3	3	3
		Voltan dinilai			160	200	250	350	400	450
		Z(-40)/Z(+200176C)			6	6	6	6	6	6
Ujian Hidup Beban	Masa ujian	2000hrs for φD =5~8mm 5000hrs for φ D＞mm
	Perubahan kapasitans	Within ≤ ± 20% nilai awal
	Faktor pelesapan	Kurang daripada 200% daripada nilai yang ditentukan.
	Arus kebocoran	Dalam nilai yang ditentukan
	Spesifikasi di atas hendaklah dipenuhi apabila kapasitor dipulihkan kepada 20°C selepas voltan terkadar digunakan 2000 hrs at 105°C.High than 2000 hayat beban jam tersedia atas permintaan.
Ujian Kehidupan Rak	Masa ujian		1000 Jam
	Perubahan kapasitans		Within ≤ ± 20%
	Faktor pelesapan		Kurang daripada 200% daripada nilai yang ditentukan
	Arus kebocoran		Dalam nilai yang ditentukan
	Spesifikasi di atas hendaklah dipenuhi apabila kapasitor dipulihkan kepada 20°C selepas voltan terkadar digunakan 1000 jam pada suhu 105 ° C tanpa voltan digunakan.
Arus riak	Freq. (Hz) Cap. (mf)	60(50)		120	500	1K	10K	100K
& Pengganda Kekerapan	Di bawah 33	0.40		0.55	0.65	0.80	0.90	1.00
	39 ke 330	0.60		0.70	0.80	0.90	0.95	1.00
	390 ke 1000	0.65		0.80	0.85	0.98	1.00	1.00
	1200 di atas	0.80		0.90	0.95	0.98	1.00	1.00
Riple Current & Pengganda suhu	Suhu (° C.)	Di bawah 50		70	85	105
	Pengganda	2.40		2.05	1.70	1.00
Piawaian	Memenuhi ciri -ciri w dari jis c 5141

Contoh nombor bahagian

CAAA 101 M 1E BK 080 115

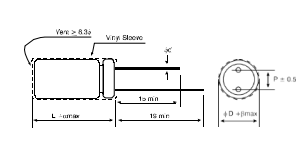

LEAD SPACING

AND DIAMETER

φd	5	6.3	8	10	13	16	18
P	2.0	2.5	3.5	5.0	5.0	7.5	7.5
φd	0.5		0.6			0.8
a	1.0			1.5
b	0.5

DIMENSI DAN ARUS RIAK YANG DIBENARKAN

Dimensi: D × L.(mm) Arus riak: mA/rms pada 100K Hz 105°C

VDC Item μf	6.3V(0J)					10V(1A)					16V(1C)
	φDxL	Impedans (Oh) Max @100KHz		Arus riak (mA rms) @105°C		φDxL	Impedans (Oh) Max @100KHz		Arus riak (mA rms) @105°C		φDxL	Impedans (Oh) Max @100KHz		Arus riak (mA rms) @105°C
	φDxL	20° C.	-10° C.	120Hz	100Khz	φDxL	20° C.	-10° C.	120Hz	100Khz	φDxL	20° C.	-10° C.	120Hz	100Khz
33											5 x 11	1.30	3.90	108	154
39											5 x 11	1.30	3.90	108	154
47						5 x 11	2.10	5.50	78	111	6.3 x 11	0.60	1.80	182	260
56						5 x 11	1.90	4.80	85	121	6.3 x 11	0.60	1.80	182	260
68						5 x 11	1.30	3.90	108	154	6.3 x 11	0.60	1.80	182	260
100	5 x 11	1.30	3.90	108	154	6.3 x 11	0.60	1.80	182	260	6.3 x 11	0.60	1.80	182	260
220	6.3 x 11	0.60	1.80	182	260	8 x 11.5	0.33	0.99	280	400	8 x 11.5	0.33	0.99	320	400
330	8 x 11.5	0.33	0.88	280	400	8 x 11.5	0.33	0.99	280	400	10 x 12.5	0.25	0.75	360	510
390	8 x 11.5	0.33	0.88	320	400	10 x 12.5	0.27	0.70	410	510	10 x 16	0.19	0.57	510	635
470	10 x 12.5	0.25	0.75	410	510	10 x 12.5	0.25	0.75	410	510	10 x 16	0.19	0.57	510	635
560	10 x 12.5	0.25	0.75	410	510	10 x 16	0.19	0.57	510	635	10 x 20	0.14	0.42	775	860
680	10 x 16	0.19	0.57	510	635	10 x 16	0.19	0.57	510	635	10 x 20	0.14	0.42	775	860
1000	10 x 20	0.14	0.42	690	860	10 x 20	0.14	0.37	690	860	12.5 x 20	0.085	0.26	1000	1250
1200	10 x 20	0.14	0.42	775	860	10 x 25	0.12	0.30	930	1030	12.5 x 20	0.085	0.26	1125	1250
2200	12.5 x 20	0.085	0.26	1125	1250	12.5 x 25	0.070	0.21	1200	1355	12.5 x 25	0.070	0.21	1200	1355
3300	12.5 x 25	0.070	0.21	1200	1355	12.5 x 25	0.070	0.21	1200	1355	16 x 31.5	0.048	0.14	1830	2030
4700	16 x 25	0.060	0.18	1595	1770	16 x 31.5	0.048	0.14	1830	2030	16 x 35.5	0.044	0.13	2065	2295

VDC Item	25V(1E)							35V(1V)								50V(1H)
VDC Item	φDxL			Impedans (Oh)Max @ 100KHz		Arus riak (mA rms) @ 105°C		φDxL				Impedans (Oh)Max @ 100KHz		Arus riak (mA rms) @ 105°C		φDxL			Impedans (Oh)Max @ 100KHz		Arus riak (mA rms) @ 105°C
μf	φDxL			20° C.	-10° C.	120Hz	100Khz	φDxL				20° C.	-10° C.	120Hz	100Khz	φDxL			20° C.	-10° C.	120Hz	100Khz
1																5	x	11	5.0	15.0	43	78
2.2																5	x	11	4.0	12.0	48	88
3.3																5	x	11	3.50	11.0	52	94
4.7																5	x	11	3.00	9.00	55	100
6.8																5	x	11	3.00	9.00	55	100
10																5	x	11	2.00	6.00	68	124
22								5		x	11	1.30	3.90	108	154	6.3 x		11	0.60	1.80	143	260
33	5	x	11	1.30	3.90	108	154	6.3 x			11	0.60	1.80	182	260	6.3 x		11	0.60	1.80	143	260
39	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	6.3 x		11	0.60	1.80	182	260
47	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
56	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
68	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
100	8	x	11.5	0.33	0.99	320	400	8	x		11.5	0.33	0.99	320	400	10	x	16	0.19	0.57	445	635
220	10	x	12.5	0.25	0.75	360	510	10	x		16	0.19	0.57	445	635	10	x	25	0.12	0.30	825	1030
330	10	x	16	0.19	0.57	445	635	10	x		20	0.12	0.42	600	860	12.5 x		20	0.085	0.26	875	1250
390	10	x	20	0.14	0.42	775	635	10	x		25	0.12	0.30	930	1030	12.5 x		25	0.070	0.21	1085	1355
470	10	x	20	0.14	0.42	775	635	12.5 x			20	0.085	0.26	1000	1250	12.5 x		25	0.070	0.21	1085	1355
560	10	x	25	0.12	0.30	930	1030	12.5 x			20	0.085	0.26	1000	1250	12.5 x		25	0.070	0.21	1085	1355
680	12.5 x		20	0.085	0.26	1000	1250	12.5 x			25	0.070	0.21	1085	1355	16	x	25	0.060	0.18	1415	1770
1000	12.5 x		25	0.070	0.23	1080	1355	12.5 x			25	0.070	0.21	1085	1355	16	x	25	0.060	0.18	1595	1770
1200	12.5 x		25	0.070	0.21	1200	1355	12.5 x			25	0.070	0.21	1200	1355	16	x	31.5	0.048	0.14	1830	2030
2200	16	x	25	0.060	0.18	1595	1770	16	x		35.5	0.044	0.13	2065	2295	18	x	40	0.037	0.1	2465	2740
3300	16	x	35.5	0.044	0.13	2065	2295	18	x		40	0.037	0.10	2465	2740
4700	18	x	40	0.037	0.1	2465	2740

VDC Item	25V(1E)							35V(1V)								50V(1H)
VDC Item	φDxL			Impedans (Oh)Max @ 100KHz		Arus riak (mA rms) @ 105°C		φDxL				Impedans (Oh)Max @ 100KHz		Arus riak (mA rms) @ 105°C		φDxL			Impedans (Oh)Max @ 100KHz		Arus riak (mA rms) @ 105°C
μf	φDxL			20° C.	-10° C.	120Hz	100Khz	φDxL				20° C.	-10° C.	120Hz	100Khz	φDxL			20° C.	-10° C.	120Hz	100Khz
1																5	x	11	5.0	15.0	43	78
2.2																5	x	11	4.0	12.0	48	88
3.3																5	x	11	3.50	11.0	52	94
4.7																5	x	11	3.00	9.00	55	100
6.8																5	x	11	3.00	9.00	55	100
10																5	x	11	2.00	6.00	68	124
22								5		x	11	1.30	3.90	108	154	6.3 x		11	0.60	1.80	143	260
33	5	x	11	1.30	3.90	108	154	6.3 x			11	0.60	1.80	182	260	6.3 x		11	0.60	1.80	143	260
39	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	6.3 x		11	0.60	1.80	182	260
47	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
56	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
68	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
100	8	x	11.5	0.33	0.99	320	400	8	x		11.5	0.33	0.99	320	400	10	x	16	0.19	0.57	445	635
220	10	x	12.5	0.25	0.75	360	510	10	x		16	0.19	0.57	445	635	10	x	25	0.12	0.30	825	1030
330	10	x	16	0.19	0.57	445	635	10	x		20	0.12	0.42	600	860	12.5 x		20	0.085	0.26	875	1250
390	10	x	20	0.14	0.42	775	635	10	x		25	0.12	0.30	930	1030	12.5 x		25	0.070	0.21	1085	1355
470	10	x	20	0.14	0.42	775	635	12.5 x			20	0.085	0.26	1000	1250	12.5 x		25	0.070	0.21	1085	1355
560	10	x	25	0.12	0.30	930	1030	12.5 x			20	0.085	0.26	1000	1250	12.5 x		25	0.070	0.21	1085	1355
680	12.5 x		20	0.085	0.26	1000	1250	12.5 x			25	0.070	0.21	1085	1355	16	x	25	0.060	0.18	1415	1770
1000	12.5 x		25	0.070	0.23	1080	1355	12.5 x			25	0.070	0.21	1085	1355	16	x	25	0.060	0.18	1595	1770
1200	12.5 x		25	0.070	0.21	1200	1355	12.5 x			25	0.070	0.21	1200	1355	16	x	31.5	0.048	0.14	1830	2030
2200	16	x	25	0.060	0.18	1595	1770	16	x		35.5	0.044	0.13	2065	2295	18	x	40	0.037	0.1	2465	2740
3300	16	x	35.5	0.044	0.13	2065	2295	18	x		40	0.037	0.10	2465	2740
4700	18	x	40	0.037	0.1	2465	2740

DIMENSI DAN ARUS RIAK YANG DIBENARKAN

Dimensi: D × L.(mm) Arus riak: mA/rms pada 100K Hz 105°C

VDC Item μf	63V(1J)					100V(2A)
	φDxL	Impedans (Oh) Max @ 100KHz		Arus riak (m A rms) @ 105°C		φDxL	Impedans (Oh) Max @ 100KHz		Arus riak (m A rms) @ 105°C
	φDxL	20° C.	-10° C.	120Hz	100Khz	φDxL	20° C.	-10° C.	120Hz	100Khz
1						5 x 11	7.00	25	36	66
2.2						5 x 11	6.00	21	40	72
3.3						5 x 11	5.00	18.0	43	78
4.7						6.3 x 11	1.20	4.20	100	180
6.8						6.3 x 11	1.20	4.20	100	180
10	6.3 x 11	1.20	4.2	100	180	8 x 11.5	0.56	2.00	168	305
22	6.3 x 11	1.20	4.2	100	180	8 x 11.5	0.56	2.00	168	308
33	8 x 11.5	0.56	2.00	170	305	10 x 12.5	0.50	1.80	210	380
39	8 x 11.5	0.56	2.00	170	305	10 x 16	0.32	1.10	350	500
47	8 x 11.5	0.56	2.00	170	305	10 x 20	0.27	0.95	435	620
56	10 x 12.5	0.50	1.80	265	380	10 x 20	0.27	0.95	435	620
68	10 x 12.5	0.50	1.80	265	380	10 x 25	0.21	0.63	530	760
100	10 x 20	0.27	0.95	600	620	13 x 20	0.16	0.56	625	890
220	12.5 x 20	0.094	0.24	570	820	16 x 25	0.090	0.32	1010	1440
330	12.5 x 25	0.073	0.21	770	1100	16 x 31.5	0.060	0.17	1255	1790
390	12.5 x 25	0.073	0.21	770	1100	16 x 35.5	0.056	0.14	1650	2065
470	16 x 25	0.060	0.18	1420	1770
560	16 x 31.5	0.048	0.14	1625	2030
680	16 x 31.5	0.048	0.14	1625	2030
1000	18 x 35.5	0.041	0.11	1790	2240

Ciri -ciri
◆ 105 ° C., 2000 ~ 5000 jam yakin.
◆ ESR rendah, Sesuai untuk menukar bekalan kuasa.
◆ Saiz kecil dengan arus riak besar yang dibenarkan.

◆Rohs Compliant
