المكثفات الإلكتروليتية الإضافية ▏ مثبطات اللهب ▏85 درجة مئوية 2000 ساعة ▏CAXA
سمات
يحتوي على طرف إضافي يمكنه اللحام بثنائي الفينيل متعدد الكلور مباشرة
مناسبة للمعدات الإلكترونية ذات دوائر الجهد العالي.
يتوفر نوع طرفي لوحة الدوائر المطبوعة ونوع طرف العروة.
يلبي UL 94V-0 القابلية للاشتعال
متوافق مع RoHS
يحتوي على طرف إضافي يمكنه اللحام بثنائي الفينيل متعدد الكلور مباشرة
مناسبة للمعدات الإلكترونية ذات دوائر الجهد العالي.
يتوفر نوع طرفي لوحة الدوائر المطبوعة ونوع طرف العروة.
يلبي UL 94V-0 القابلية للاشتعال
متوافق مع RoHS
تحديد
| أغراض | أداء | ||||||||||||
| صندوق | CAXB | ||||||||||||
| نطاق درجة حرارة التشغيل | -25درجة مئوية ~ +85 درجة مئوية | -25 درجة مئوية ~ +105 درجة مئوية | |||||||||||
| التسامح السعة | +20% (عند 120 هرتز, 20درجة مئوية) | +20% (عند 120 هرتز,20درجة مئوية) | |||||||||||
|
تسرب الحالي (عند 20 درجة مئوية) |
1=3ûCV أو 1.5 مللي أمبير أيهما أصغر (بعد 5 دقائق)
حيث C = السعة المقدرة inμF V = جهد العمل المقنن DC في V |
||||||||||||
| عامل التبديد (تان عند 120 هرتز, 20درجة مئوية) | الجهد المقدر (الخامس) | 400 | 450 | 400 | 450 | ||||||||
| تان (الأعلى) | 0.15 | 0.25 | 0.25 | 0.25 | |||||||||
|
خصائص درجات الحرارة المنخفضة (عند 120 هرتز) |
يجب ألا تتجاوز نسبة المعاوقة القيم الواردة في الجدول أدناه. | ||||||||||||
| الجهد المقدر (الخامس) | 400 | 450 | 400 | 450 | |||||||||
| نسبة المعاوقة | ز(-25درجة مئوية) / ز(+20 درجة مئوية) | 8 | 12 | 12 | 12 | ||||||||
|
اختبار عمر الحمل |
|||||||||||||
| وقت الاختبار | 2,000 ساعات | ||||||||||||
| تغيير السعة | داخل +20% ذات قيمة أولية | ||||||||||||
| عامل التبديد | أقل من 200% ذات قيمة محددة | ||||||||||||
| تسرب الحالي | ضمن القيمة المحددة | ||||||||||||
| * يجب استيفاء المواصفات المذكورة أعلاه عند استعادة المكثفات إلى 20 درجة مئوية بعد الجهد المقنن مع تيار مموج
تقدم بطلب للحصول على 2,000 ساعة عند 85 درجة مئوية / 105 درجة مئوية. |
|||||||||||||
|
اختبار مدة الصلاحية |
وقت الاختبار | 1,000 ساعات | |||||||||||
| تغيير السعة | داخل +20% ذات قيمة أولية | ||||||||||||
| عامل التبديد | أقل من 150% ذات قيمة محددة | ||||||||||||
| تسرب الحالي | ضمن القيمة المحددة | ||||||||||||
| * يجب استيفاء المواصفات المذكورة أعلاه عند إعادة المكثفات إلى درجة حرارة 20 درجة مئوية بعد تعريضها 1,000 ساعة في 85 درجة مئوية/ 105
درجة مئوية دون تطبيق الجهد. يجب تطبيق الجهد المقنن على المكثفات قبل القياسات (ارجع إلى JIS C 5102). |
|||||||||||||
|
تموج الحالي & مضاعفات التردد |
التكرار. (هرتز)
WV |
60 | 120 | 500 | 1ك | 10ك يصل | |||||||
| 400 ~ 450 | 0.8 | 1.0 | 1.05 | 1.10 | 1.15 | ||||||||
| تموج الحالي & مضاعفات درجة الحرارة | درجة حرارة (درجة مئوية) | 40 | 60 | 70 | 85 | 105 | درجة حرارة (درجة مئوية) | 40 | 60 | 70 | 85 | 105 | |
| المضاعف | 1.8 | 1.4 | 1.2 | 1.0 | 1.0 | المضاعف | 2.5 | 2.2 | 2.0 | 1.8 | 1.0 | ||
| المعايير | جيس ج 5101-4 | ||||||||||||
الأداة الإضافية نوع المحطة الطرفية – كاكسا/كاكسب

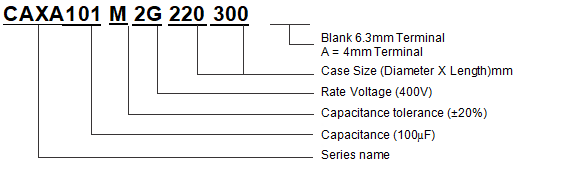

مثال رقم الجزء
أبعاد & تيار تموج مسموح به
البعد: دي اكس ال (مم); تموج الحالي: أ/rMS في 120 هرتز 85 درجة مئوية (صندوق) / 105درجة مئوية (CAXB)
| V. DC | سلسلة كاكسا | سلسلة كاكسب | |||||||
|
uF |
400الخامس (2ز) | 450الخامس (2دبليو) | 400الخامس (2ز) | 450الخامس (2دبليو) | |||||
| مقاس | أماه | مقاس | أماه | مقاس | أماه | مقاس | أماه | ||
| 47 | 470 | 22 س 25 | 0.42 | ||||||
| 56 | 560 | 20 س 25 | 0.58 | 22 س 30 | 0.51 | ||||
| 25 س 25 | 0.50 | ||||||||
| 68 | 680 | 20 س 25 | 0.71 | 20 س 30 | 0.67 | 22 س 25 | 0.34 | 22 س 35 | 0.61 |
| 22 س 25 | 0.68 | 25 س 30 | 0.59 | ||||||
|
82 |
820 |
20 س 30 | 0.78 | 20 س 35 | 0.76 | 22 س 30 | 0.58 | 22 س 35 | 0.67 |
| 22 س 25 | 0.80 | 22 س 30 | 0.82 | 25 س 30 | 0.65 | ||||
| 30 س 25 | 0.62 | ||||||||
|
100 |
101 |
20 س 30 | 0.90 | 20 س 35 | 0.84 | 22 س 30 | 0.64 | 22 س 40 | 0.78 |
| 22 س 30 | 0.94 | 22 س 35 | 0.90 | 25 س 25 | 0.64 | 25 س 35 | 0.76 | ||
| 25 س 25 | 0.92 | 30 س 25 | 0.69 | ||||||
|
120 |
121 |
20 س 35 | 1.02 | 20 س 40 | 0.94 | 22 س 35 | 0.67 | 22 س 45 | 0.9 |
| 22 س 30 | 1.04 | 22 س 35 | 1.02 | 25 س 30 | 0.69 | 25 س 40 | 0.89 | ||
| 25 س 25 | 1.08 | 25 س 30 | 1.04 | 30 س 25 | 0.76 | 30 س 30 | 0.81 | ||
| 30 س 25 | 1.07 | 35 س 25 | 0.72 | ||||||
|
150 |
151 |
20 س 40 | 1.16 | 22 س 45 | 1.12 | 22 س 40 | 0.77 | 25 س 45 | 1.04 |
| 22 س 35 | 1.18 | 25 س 35 | 1.19 | 25 س 35 | 0.78 | 30 س 35 | 0.97 | ||
| 25 س 30 | 1.21 | 30 س 30 | 1.23 | 30 س 30 | 0.76 | 35 س 30 | 0.86 | ||
|
180 |
181 |
22 س 40 | 1.34 | 22 س 50 | 1.26 | 22 س 45 | 0.92 | 25 س 50 | 1.20 |
| 25 س 35 | 1.37 | 25 س 40 | 1.33 | 25 س 40 | 0.81 | ||||
| 30 س 25 | 1.45 | 30 س 30 | 1.38 | 30 س 30 | 0.82 | ||||
| 35 س 25 | 0.90 | ||||||||
|
220 |
221 |
22 س 45 | 1.50 | 25 س 45 | 1.51 | 25 س 45 | 0.93 | 30 س 40 | 1.12 |
| 25 س 35 | 1.56 | 30 س 35 | 1.69 | 30 س 35 | 0.91 | 30 س 45 | 1.30 | ||
| 30 س 30 | 1.58 | 35 س 30 | 1.71 | 35 س 30 | 1.08 | 35 س 35 | 1.00 | ||
| 30 س 40 | 1.72 | 35 س 35 | 1.11 | ||||||
|
270 |
271 |
25 س 45 | 1.70 | 25 س 50 | 1.65 | 25 س 50 | 1.21 | 30 س 50 | 1.51 |
| 30 س 35 | 1.73 | 30 س 40 | 1.80 | 30 س 40 | 1.10 | 35 س 45 | 1.36 | ||
| 35 س 35 | 1.81 | 35 س 35 | 1.12 | ||||||
|
330 |
331 |
25 س 50 | 1.90 | 30 س 40 | 1.85 | 30 س 45 | 1.39 | 35 س 50 | 1.58 |
| 30 س 40 | 1.97 | 35 س 35 | 2.05 | 35 س 35 | 1.18 | ||||
| 35 س 30 | 1.95 | 30 س 45 | 2.02 | ||||||
| 390 | 391 | 30 س 40 | 2.15 | 30 س 50 | 2.24 | 30 س 50 | 1.55 | ||
| 35 س 35 | 2.17 | 35 س 40 | 1.27 | ||||||
| 470 | 471 | 30 س 50 | 2.39 | 35 س 40 | 2.27 | 35 س 45 | 1.62 | ||
| 35 س 40 | 2.42 | ||||||||
| 560 | 561 | 35 س 45 | 2.71 | 35 س 45 | 2.55 | ||||
| 680 | 681 | 35 س 50 | 2.95 | 35 س 50 | 2.60 | ||||
تحديد
| أغراض | أداء | ||||||||||||
| صندوق | CAXB | ||||||||||||
| نطاق درجة حرارة التشغيل | -25درجة مئوية ~ +85 درجة مئوية | -25 درجة مئوية ~ +105 درجة مئوية | |||||||||||
| التسامح السعة | +20% (عند 120 هرتز, 20درجة مئوية) | +20% (عند 120 هرتز,20درجة مئوية) | |||||||||||
|
تسرب الحالي (عند 20 درجة مئوية) |
1=3ûCV أو 1.5 مللي أمبير أيهما أصغر (بعد 5 دقائق)
حيث C = السعة المقدرة inμF V = جهد العمل المقنن DC في V |
||||||||||||
| عامل التبديد (تان عند 120 هرتز, 20درجة مئوية) | الجهد المقدر (الخامس) | 400 | 450 | 400 | 450 | ||||||||
| تان (الأعلى) | 0.15 | 0.25 | 0.25 | 0.25 | |||||||||
|
خصائص درجات الحرارة المنخفضة (عند 120 هرتز) |
يجب ألا تتجاوز نسبة المعاوقة القيم الواردة في الجدول أدناه. | ||||||||||||
| الجهد المقدر (الخامس) | 400 | 450 | 400 | 450 | |||||||||
| نسبة المعاوقة | ز(-25درجة مئوية) / ز(+20 درجة مئوية) | 8 | 12 | 12 | 12 | ||||||||
|
اختبار عمر الحمل |
|||||||||||||
| وقت الاختبار | 2,000 ساعات | ||||||||||||
| تغيير السعة | داخل +20% ذات قيمة أولية | ||||||||||||
| عامل التبديد | أقل من 200% ذات قيمة محددة | ||||||||||||
| تسرب الحالي | ضمن القيمة المحددة | ||||||||||||
| * يجب استيفاء المواصفات المذكورة أعلاه عند استعادة المكثفات إلى 20 درجة مئوية بعد الجهد المقنن مع تيار مموج
تقدم بطلب للحصول على 2,000 ساعة عند 85 درجة مئوية / 105 درجة مئوية. |
|||||||||||||
|
اختبار مدة الصلاحية |
وقت الاختبار | 1,000 ساعات | |||||||||||
| تغيير السعة | داخل +20% ذات قيمة أولية | ||||||||||||
| عامل التبديد | أقل من 150% ذات قيمة محددة | ||||||||||||
| تسرب الحالي | ضمن القيمة المحددة | ||||||||||||
| * يجب استيفاء المواصفات المذكورة أعلاه عند إعادة المكثفات إلى درجة حرارة 20 درجة مئوية بعد تعريضها 1,000 ساعة في 85 درجة مئوية/ 105
درجة مئوية دون تطبيق الجهد. يجب تطبيق الجهد المقنن على المكثفات قبل القياسات (ارجع إلى JIS C 5102). |
|||||||||||||
|
تموج الحالي & مضاعفات التردد |
التكرار. (هرتز)
WV |
60 | 120 | 500 | 1ك | 10ك يصل | |||||||
| 400 ~ 450 | 0.8 | 1.0 | 1.05 | 1.10 | 1.15 | ||||||||
| تموج الحالي & مضاعفات درجة الحرارة | درجة حرارة (درجة مئوية) | 40 | 60 | 70 | 85 | 105 | درجة حرارة (درجة مئوية) | 40 | 60 | 70 | 85 | 105 | |
| المضاعف | 1.8 | 1.4 | 1.2 | 1.0 | 1.0 | المضاعف | 2.5 | 2.2 | 2.0 | 1.8 | 1.0 | ||
| المعايير | جيس ج 5101-4 | ||||||||||||
الأداة الإضافية نوع المحطة الطرفية – كاكسا/كاكسب
مثال رقم الجزء
