المكثفات الإلكتروليتية المصنوعة من الألومنيوم SMD ▏105 درجة مئوية 2000 ساعة ▏ منخفض ESR ▏CAHA
سمات
105درجة مئوية, 2000 ساعات مضمونة
مقاومة منخفضة
يستبدل سلسلة RVHS
متوافق مع RoHS
105درجة مئوية, 2000 ساعات مضمونة
مقاومة منخفضة
يستبدل سلسلة RVHS
متوافق مع RoHS
تحديد
| غرض | أداء | |||||||||
| درجة حرارة التشغيل. يتراوح | -55درجة مئوية ~ + 105درجة مئوية | |||||||||
| التسامح السعة | ± 20% (120هرتز, 20درجة مئوية) | |||||||||
| تسرب الحالي (عند 20 درجة مئوية) | أنا = 0.01CV أو 3μA (أيهما أعظم) بعد 2 دقائق, حيث C = السعة المقدرة بـ μF V = الفولتات العاملة بالتيار المستمر | |||||||||
| عامل التبديد
تانδ في 120 هرتز, 20درجة مئوية |
الجهد المقدر | 6.3 | 10 | 16 | 25 | 35 | ||||
| تانδ (الأعلى) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| الجهد المقدر | 6.3 | 10 | 16 | 25 | 35 | |||||
| درجة حرارة منخفضة
صفات (عند 120 هرتز) |
نسبة المعاوقة |
ز(-25درجة مئوية) /ز(+20درجة مئوية) | 4 | 3 | 2 | 2 | 2 | |||
| ز(-40درجة مئوية) /ز(+20درجة مئوية) | 8 | 5 | 4 | 3 | 3 | |||||
|
اختبار الحياة |
وقت الاختبار |
تحميل الحياة مدة الصلاحية | ||||||||
| 2000 ساعات | 1000 ساعات | |||||||||
| تغيير السعة | ضمن ±20% من القيمة الأولية | ضمن ± 20% ذات قيمة أولية | ||||||||
| عامل التبديد | أقل من 200% ذات قيمة محددة | أقل من 200% ذات قيمة محددة | ||||||||
| تسرب الحالي | ضمن القيمة المحددة | ضمن القيمة المحددة | ||||||||
| شروط الاختبار | 20درجة مئوية (بعد تطبيق الجهد المقنن 2000 ساعات في
105درجة مئوية |
20درجة مئوية (بعد التخزين ل 1000 ساعات عند 105 درجة مئوية
بدون جهد) |
||||||||
| تموج الحالي & مضاعفات التردد | VDC(الخامس) التكرار. (هرتز) | 50,60 | 120 | 1ك | 10ك يصل | |||||
| 6.3 ~ 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| المعايير | يرضي خاصية W لـ JIS C 5141 | |||||||||
البعد, مقاومة & تيار تموج مسموح به
تموج الحالي mA/rms عند 120 هرتز, 105درجة مئوية
مقاومة : عند 100 كيلو هرتز, 20درجة مئوية
| VDC
ميكروف محتويات |
6.3الخامس (0ي) | 10الخامس (1أ) | 16الخامس (1ج) | 25الخامس (1ه) | 35الخامس (1الخامس) | |||||||||||
| φD × L عفريت. أماه | φD × L عفريت. أماه | φD × L عفريت. أماه | φD × L عفريت. أماه | φD × L عفريت. أماه | ||||||||||||
| 47 | 470 | 8 س 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 س 10 | 0.45 | 369 | 10 س 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 س 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 س 10 |
0.45 |
369 |
10 س 10 | 0.25 | 553 | |||||||||
| 8 س 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 س 10 |
0.45 |
369 |
553 | 10 س 10 | 0.25 | 553 | ||||||||
| 8 س 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 س 10 |
0.45 |
369 |
10 س 10 | 0.25 | 553 | 8 س 10 | 0.45 | 369 | ||||||
| 8 س 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 س 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 س 10 | 0.25 | 553 | ||||||||||||

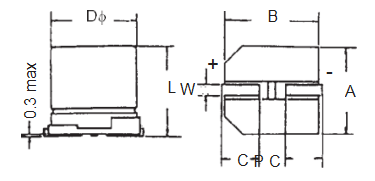

تباعد الوسادة والقطر
| φD ± 0.5 | ل | أ ± 0.2 | ب ± 0.2 | ج ± 0.2 | دبليو | ف ± 0.2 |
| 8 | 10±0.5 | 8.4 | 8.4 | 3.0 | 0.7 ل 1.1 | 3.1 |
| 10 | 10±0.5 | 10.4 | 10.4 | 3.3 | 0.7 ل 1.1 | 4.7 |
مثال رقم الجزء
متى 470 م 1VTR 080100
سمات
◆ 105 درجة مئوية, 2000 ساعات مضمونة
◆ مقاومة منخفضة
◆ متوافق مع RoHS
