SMD المكثفات الكهربائية البوليمرية الموصلة العضوية ▏105 ℃ ▏cayb
•105 درجة مئوية, 2000 ساعات مضمونة.
•انخفاض معدل سرعة الترسيب (ESR) للغاية, المكثفات الصلبة من نوع SMD
• الامتثال بنفايات
تحديد
| أغراض | أداء |
| نطاق درجة حرارة التشغيل | -55درجة مئوية ~ +105 درجة مئوية |
| التسامح السعة | +20% (عند 120 هرتز, 20درجة مئوية) |
| تسرب الحالي (في 20 ج) | التسرب الحالي ليس أكثر من 0.2 السيرة الذاتية (μA, بعد 2 دقائق) أين, C = السعة المقدرة في
و. V = تصنيف جهد العمل DC في V. |
| عامل التبديد (تان ä عند 120 هرتز, 20درجة مئوية) | انظر البعد & تيار تموج المسموح به |
| إسر (عند 100 كيلو ~ 300 كيلو هرتز, 20درجة مئوية) | انظر البعد & تيار تموج المسموح به |
|
اختبار عمر الحمل |
امتحان وقت 2,000 ساعات تغيير السعة داخل +20% القيمة الأولية عامل التبديد أقل من 150% ذات قيمة محددة ESR أقل من 150% ذات قيمة محددة تسرب الحالي ضمن القيمة المحددة * يجب أن تكون المواصفات المذكورة أعلاه مستوفاة عند استعادة المكثفات إلى 20 درجة مئوية بعد تطبيق الجهد المقنن 2,000 ساعة عند 105 درجة مئوية. |
|
مقاومة الرطوبة |
يخزن عند درجة حرارة 60 درجة مئوية, 90 ل 95% ر.ح. وقت الاختبار: 1,000 ساعة, العناصر الأخرى هي نفس تلك الخاصة باختبار عمر التحميل.
امتحان وقت 1,000 ساعات تغيير السعة داخل +20% القيمة الأولية عامل التبديد أقل من 150% ذات قيمة محددة تسرب الحالي ضمن القيمة المحددة * يجب اختبار تيار التسرب بعد معالجة الجهد. |
| المعايير | جيس ج 5101-1 |
البعد & تيار تموج مسموح به
| دبليو في. (الخامس) | السعة
(مو) |
مقاس
دي اكس ال(مم) |
تان
(120هرتز, 20°ج) |
إل سي..
(مأم ) |
إ.س.ر.
(م¿•/عند 100 كيلو ~ 300 كيلو هرتز, 20°سي ماكس) |
تصنيف آر سي.
(مللي أمبير/جذر متوسط التربيع عند 100 كيلو هرتز, 105°ج) |
|
2.5الخامس (0ه) |
220 | 6.3 س 6 | 0.12 | 110 | 25 | 2,500 |
| 560 | 8 س 7 | 0.12 | 280 | 23 | 3,100 | |
| 680 | 8 س 12 | 0.18 | 340 | 12 | 4,770 | |
| 1,000 | 10 س 8 | 0.12 | 500 | 19 | 4,240 | |
| 1,200 | 10 س 10 | 0.18 | 750 | 13 | 5,200 | |
| 1,500 | 10 س 13 | 0.18 | 500 | 10 | 5,500 | |
|
4الخامس (0ز) |
150 | 6.3 س 6 | 0.12 | 120 | 26 | 2,450 |
| 220 | 8 س 7 | 0.12 | 176 | 25 | 3,020 | |
| 330 | 8 س 7 | 0.12 | 264 | 25 | 3,020 | |
| 470 | 10 س 8 | 0.12 | 376 | 20 | 4,130 | |
| 560 | 8 س 12 | 0.18 | 448 | 12 | 4,770 | |
| 680 | 10 س 8 | 0.12 | 544 | 20 | 4,130 | |
| 820 | 10 س 10 | 0.18 | 656 | 13 | 5,200 | |
| 1,200 | 10 س 13 | 0.18 | 960 | 10 | 5,500 | |
|
6.3الخامس (0ي) |
82 | 6.3 س 6 | 0.12 | 103 | 27 | 2,400 |
| 100 | 6.3 س 6 | 0.12 | 126 | 27 | 2,400 | |
| 120 | 6.3 س 7 | 0.12 | 151 | 30 | 2,010 | |
| 150 | 6.3 س 7 | 0.12 | 189 | 30 | 2,250 | |
| 8 س 7 | 0.12 | 189 | 25 | 3,020 | ||
| 220 | 6.3 س 7 | 0.12 | 277 | 45 | 2,320 | |
| 8 س 7 | 0.12 | 277 | 25 | 3,020 | ||
| 330 | 10 س 8 | 0.12 | 416 | 20 | 4,130 | |
| 470 | 8 س 12 | 0.15 | 592 | 12 | 4,770 | |
| 10 س 8 | 0.12 | 592 | 20 | 4,130 | ||
| 560 | 10 س 10 | 0.15 | 706 | 16 | 4,700 | |
| 820 | 10 س 13 | 0.15 | 1,033 | 10 | 5,500 |
البعد & تيار التموج المسموح به
| دبليو في. (الخامس) | السعة
(μF) |
مقاس
دي اكس ال(مم) |
تان
(120هرتز, 20°ج) |
إل سي..
(ممأ) |
إ.س.ر.
(م¿•/عند 100 كيلو ~ 300 كيلو هرتز, 20°سي ماكس) |
تصنيف آر سي.
(مللي أمبير/جذر متوسط التربيع عند 100 كيلو هرتز, 105°ج) |
|
10الخامس (1أ) |
56 | 6.3 س 6 | 0.10 | 112 | 31 | 2,250 |
| 150 | 8 س 7 | 0.10 | 300 | 27 | 2,800 | |
| 330 | 10 س 8 | 0.10 | 660 | 24 | 3,770 | |
| 330 | 8 س 12 | 0.15 | 660 | 14 | 4,420 | |
| 470 | 10 س 10 | 0.15 | 940 | 18 | 4,400 | |
| 560 | 10 س 13 | 0.15 | 1,120 | 12 | 5,300 | |
|
16الخامس (1ج) |
47 | 6.3 س 6 | 0.10 | 150 | 50 | 1,650 |
| 82 | 8 س 7 | 0.10 | 262 | 30 | 2,700 | |
| 180 | 8 س 12 | 0.15 | 576 | 16 | 4,360 | |
| 10 س 8 | 0.10 | 576 | 26 | 3,430 | ||
| 220 | 10 س 10 | 0.15 | 704 | 20 | 4,200 | |
| 330 | 10 س 13 | 0.15 | 1,056 | 14 | 5,050 | |
|
20الخامس (1د) |
22 | 6.3 س 6 | 0.10 | 88 | 50 | 1,650 |
| 47 | 8 س 7 | 0.10 | 188 | 45 | 2,000 | |
| 82 | 10 س 8 | 0.10 | 328 | 40 | 2,500 | |
| 100 | 8 س 12 | 0.15 | 400 | 24 | 3,320 | |
| 10 س 10 | 0.15 | 400 | 25 | 3,700 | ||
| 150 | 10 س 13 | 0.15 | 608 | 20 | 4,320 | |
|
25الخامس (1ه) |
7 | 6.3 س 6 | 0.10 | 170 | 80 | 1,200 |
| 33 | 8 س 12 | 0.12 | 413 | 30 | 2,980 | |
| 56 | 10 س 13 | 0.12 | 700 | 28 | 3,800 |

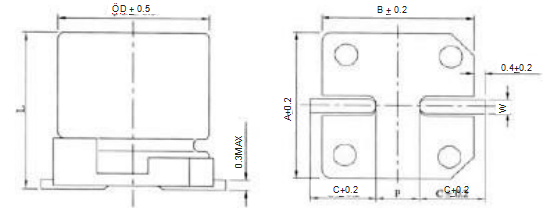

تباعد الوسادة والقطر
| التطوير التنظيمي | ل | أ | ب | ج | دبليو | ف +0.2 |
| 6.3 | 6.0 + 0.2 | 6.6 | 6.6 | 2.7 | 0.5 ل 0.8 | 2.0 |
| 6.3 | 7.0 + 0.2 | 6.6 | 6.6 | 2.7 | 0.5 ل 0.8 | 2.0 |
| 8 | 7.0 + 0.2 | 8.4 | 8.4 | 3.0 | 0.7 ل 1.1 | 2.3 |
| 8 | 11.8 + 0.5 | 8.4 | 8.4 | 3.0 | 0.7 ل 1.1 | 3.1 |
| 10 | 8.0 + 0.2 | 10.4 | 10.4 | 3.3 | 0.7 ل 1.1 | 4.7 |
| 10 | 10.0 + 0.5 | 10.4 | 10.4 | 3.3 | 0.7 ل 1.1 | 4.7 |
| 10 | 12.7 + 0.5 | 10.4 | 10.4 | 3.3 | 0.7 ل 1.1 | 4.7 |
سمات
◆ 105 درجة مئوية,2000 ساعات مضمونة.
◆ منخفض جدًا في معدل سرعة الترسيب (ESR).,المكثفات الصلبة من نوع SMD
◆ الامتثال لـ RoHS
