المكثفات الكهربائية المنخفضة ESR ▏6.3 ~ 100V ▏2000 ~ 5000 ساعة ▏caaa

سمات
105℃, 2000 ~ 5000 ساعات مضمونة
انخفاض ESR, مناسبة لتبديل إمدادات الطاقة
حجم أصغر مع تيار تموج كبير مسموح به
160 ~ 450 فولت مناسب أيضًا للكوابح

ورقة البيانات-للمكثفات الكهربية المنخفضة ESR-▏6.3100V-▏20005000Hrs-▏CAAA.pdf (3414 التنزيلات )

تحديد

غرض	أداء
التشغيل درجة حرارة	6.3 ~ 100 فولت							160 ~ 450 فولت
	-55درجة مئوية ~ +105 درجة مئوية							-40درجة مئوية ~ +105 درجة مئوية
التسامح السعة	± 20% (120هرتز, 20درجة مئوية)
تسرب الحالي (عند 20 درجة مئوية)	الجهد المقدر	<100الخامس			>100الخامس
	وقت	بعد 2 دقائق			بعد 5 دقائق
	تيار التسرب	أنا = 0.01CV أو 3 ( أ)			السيرة الذاتية<1000			السيرة الذاتية>1000
		أيهما أعظم			أنا=0.03CV+15(م أ )			أنا=0.02CV+25(م أ )
	أين, C = السعة المقدرة بـ μF. V = تصنيف جهد العمل DC في V.
عامل التبدد تان د في 120 هرتز, 20درجة مئوية	الجهد المقدر	6.3	10		16	25	35	50	63	100	160	200	250	350	400	450
	Tan d (الأعلى)	0.22	0.19		0.16	0.14	0.12	0.10	0.08	0.05	0.20	0.24	0.24	0.24	0.24	0.24
	عندما تتجاوز السعة 1000 م ف 0.02 تضاف كل 1000 م ف.
درجة حرارة منخفضة	يجب ألا تتجاوز نسبة المعاوقة القيم الواردة في الجدول أدناه
صفات (عند 120 هرتز)	الجهد المقدر				6.3	10	16	25	35	50	63	100
	نسبة المعاوقة	ز(-55درجة مئوية) /ز(+20درجة مئوية)			4	4	3	3	3	3	3	3
خصائص درجات الحرارة المنخفضة (عند 120 هرتز)	يجب ألا تتجاوز نسبة المعاوقة القيم الواردة في الجدول أدناه
	نسبة المعاوقة	الجهد المقدر			6.3	10	16	25	35	50	63	100
		ز((-55درجة مئوية)/ز(+20درجة مئوية)			4	4	3	3	3	3	3	3
		الجهد المقدر			160	200	250	350	400	450
		ز(-40)/ز(+200176ج)			6	6	6	6	6	6
اختبار عمر الحمل	وقت الاختبار	2000ساعات لـ φD = 5~8mm 5000ساعات لـ φ D＞mm
	تغيير السعة	ضمن ± ± 20% ذات قيمة أولية
	عامل التبديد	أقل من 200% ذات قيمة محددة.
	تسرب الحالي	ضمن القيمة المحددة
	يجب أن تكون المواصفات المذكورة أعلاه مستوفاة عند استعادة المكثفات إلى 20 درجة مئوية بعد تطبيق الجهد المقنن 2000 ساعات عند 105 درجة مئوية. أعلى من 2000 ساعات التحميل متاحة عند الطلب.
اختبار مدة الصلاحية	وقت الاختبار		1000 ساعات
	تغيير السعة		ضمن ± ± 20%
	عامل التبديد		أقل من 200% ذات قيمة محددة
	تسرب الحالي		ضمن القيمة المحددة
	يجب أن تكون المواصفات المذكورة أعلاه مستوفاة عند استعادة المكثفات إلى 20 درجة مئوية بعد تطبيق الجهد المقنن 1000 ساعات عند 105 درجة مئوية دون تطبيق الجهد.
تموج الحالي	التكرار. (هرتز) كاب. (مف)	60(50)		120	500	1ك	10ك	100ك
& مضاعفات التردد	تحت 33	0.40		0.55	0.65	0.80	0.90	1.00
	39 ل 330	0.60		0.70	0.80	0.90	0.95	1.00
	390 ل 1000	0.65		0.80	0.85	0.98	1.00	1.00
	1200 فوق	0.80		0.90	0.95	0.98	1.00	1.00
تيار ريبل & مضاعفات درجة الحرارة	درجة حرارة (درجة مئوية)	تحت 50		70	85	105
	المضاعفات	2.40		2.05	1.70	1.00
المعايير	يرضي خاصية W لـ JIS C 5141

مثال رقم الجزء

الجهاز المركزي للمحاسبات 101 م 1ه بك 080 115

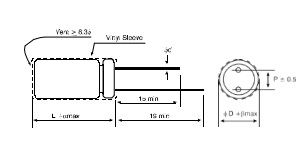

يقود التباعد

و القطر

φد	5	6.3	8	10	13	16	18
ص	2.0	2.5	3.5	5.0	5.0	7.5	7.5
φد	0.5		0.6			0.8
أ	1.0			1.5
ب	0.5

الأبعاد والتيار المموج المسموح به

البعد: د×ل(مم) تموج الحالي: مللي أمبير/جذر متوسط التربيع عند 100 كيلو هرتز و105 درجة مئوية

VDC غرض ميكروف	6.3الخامس(0ي)					10الخامس(1أ)					16الخامس(1ج)
	φDxL	مقاومة (أوه) ماكس @ 100 كيلو هرتز		تموج الحالي (أماه جذر متوسط التربيع) @ 105 درجة مئوية		φDxL	مقاومة (أوه) ماكس @ 100 كيلو هرتز		تموج الحالي (أماه جذر متوسط التربيع) @ 105 درجة مئوية		φDxL	مقاومة (أوه) ماكس @ 100 كيلو هرتز		تموج الحالي (أماه جذر متوسط التربيع) @ 105 درجة مئوية
	φDxL	20درجة مئوية	-10درجة مئوية	120هرتز	100khz	φDxL	20درجة مئوية	-10درجة مئوية	120هرتز	100khz	φDxL	20درجة مئوية	-10درجة مئوية	120هرتز	100khz
33											5 س 11	1.30	3.90	108	154
39											5 س 11	1.30	3.90	108	154
47						5 س 11	2.10	5.50	78	111	6.3 س 11	0.60	1.80	182	260
56						5 س 11	1.90	4.80	85	121	6.3 س 11	0.60	1.80	182	260
68						5 س 11	1.30	3.90	108	154	6.3 س 11	0.60	1.80	182	260
100	5 س 11	1.30	3.90	108	154	6.3 س 11	0.60	1.80	182	260	6.3 س 11	0.60	1.80	182	260
220	6.3 س 11	0.60	1.80	182	260	8 س 11.5	0.33	0.99	280	400	8 س 11.5	0.33	0.99	320	400
330	8 س 11.5	0.33	0.88	280	400	8 س 11.5	0.33	0.99	280	400	10 س 12.5	0.25	0.75	360	510
390	8 س 11.5	0.33	0.88	320	400	10 س 12.5	0.27	0.70	410	510	10 س 16	0.19	0.57	510	635
470	10 س 12.5	0.25	0.75	410	510	10 س 12.5	0.25	0.75	410	510	10 س 16	0.19	0.57	510	635
560	10 س 12.5	0.25	0.75	410	510	10 س 16	0.19	0.57	510	635	10 س 20	0.14	0.42	775	860
680	10 س 16	0.19	0.57	510	635	10 س 16	0.19	0.57	510	635	10 س 20	0.14	0.42	775	860
1000	10 س 20	0.14	0.42	690	860	10 س 20	0.14	0.37	690	860	12.5 س 20	0.085	0.26	1000	1250
1200	10 س 20	0.14	0.42	775	860	10 س 25	0.12	0.30	930	1030	12.5 س 20	0.085	0.26	1125	1250
2200	12.5 س 20	0.085	0.26	1125	1250	12.5 س 25	0.070	0.21	1200	1355	12.5 س 25	0.070	0.21	1200	1355
3300	12.5 س 25	0.070	0.21	1200	1355	12.5 س 25	0.070	0.21	1200	1355	16 س 31.5	0.048	0.14	1830	2030
4700	16 س 25	0.060	0.18	1595	1770	16 س 31.5	0.048	0.14	1830	2030	16 س 35.5	0.044	0.13	2065	2295

VDC غرض	25الخامس(1ه)							35الخامس(1الخامس)								50الخامس(1ح)
VDC غرض	φDxL			مقاومة (أوه)ماكس @ 100 كيلو هرتز		تموج الحالي (أماه جذر متوسط التربيع) @ 105 درجة مئوية		φDxL				مقاومة (أوه)ماكس @ 100 كيلو هرتز		تموج الحالي (أماه جذر متوسط التربيع) @ 105 درجة مئوية		φDxL			مقاومة (أوه)ماكس @ 100 كيلو هرتز		تموج الحالي (أماه جذر متوسط التربيع) @ 105 درجة مئوية
ميكروف	φDxL			20درجة مئوية	-10درجة مئوية	120هرتز	100khz	φDxL				20درجة مئوية	-10درجة مئوية	120هرتز	100khz	φDxL			20درجة مئوية	-10درجة مئوية	120هرتز	100khz
1																5	س	11	5.0	15.0	43	78
2.2																5	س	11	4.0	12.0	48	88
3.3																5	س	11	3.50	11.0	52	94
4.7																5	س	11	3.00	9.00	55	100
6.8																5	س	11	3.00	9.00	55	100
10																5	س	11	2.00	6.00	68	124
22								5		س	11	1.30	3.90	108	154	6.3 س		11	0.60	1.80	143	260
33	5	س	11	1.30	3.90	108	154	6.3 س			11	0.60	1.80	182	260	6.3 س		11	0.60	1.80	143	260
39	6.3 س		11	0.60	1.80	182	260	6.3 س			11	0.60	1.80	182	260	6.3 س		11	0.60	1.80	182	260
47	6.3 س		11	0.60	1.80	182	260	6.3 س			11	0.60	1.80	182	260	8	س	11.5	0.33	0.99	320	400
56	6.3 س		11	0.60	1.80	182	260	6.3 س			11	0.60	1.80	182	260	8	س	11.5	0.33	0.99	320	400
68	6.3 س		11	0.60	1.80	182	260	6.3 س			11	0.60	1.80	182	260	8	س	11.5	0.33	0.99	320	400
100	8	س	11.5	0.33	0.99	320	400	8	س		11.5	0.33	0.99	320	400	10	س	16	0.19	0.57	445	635
220	10	س	12.5	0.25	0.75	360	510	10	س		16	0.19	0.57	445	635	10	س	25	0.12	0.30	825	1030
330	10	س	16	0.19	0.57	445	635	10	س		20	0.12	0.42	600	860	12.5 س		20	0.085	0.26	875	1250
390	10	س	20	0.14	0.42	775	635	10	س		25	0.12	0.30	930	1030	12.5 س		25	0.070	0.21	1085	1355
470	10	س	20	0.14	0.42	775	635	12.5 س			20	0.085	0.26	1000	1250	12.5 س		25	0.070	0.21	1085	1355
560	10	س	25	0.12	0.30	930	1030	12.5 س			20	0.085	0.26	1000	1250	12.5 س		25	0.070	0.21	1085	1355
680	12.5 س		20	0.085	0.26	1000	1250	12.5 س			25	0.070	0.21	1085	1355	16	س	25	0.060	0.18	1415	1770
1000	12.5 س		25	0.070	0.23	1080	1355	12.5 س			25	0.070	0.21	1085	1355	16	س	25	0.060	0.18	1595	1770
1200	12.5 س		25	0.070	0.21	1200	1355	12.5 س			25	0.070	0.21	1200	1355	16	س	31.5	0.048	0.14	1830	2030
2200	16	س	25	0.060	0.18	1595	1770	16	س		35.5	0.044	0.13	2065	2295	18	س	40	0.037	0.1	2465	2740
3300	16	س	35.5	0.044	0.13	2065	2295	18	س		40	0.037	0.10	2465	2740
4700	18	س	40	0.037	0.1	2465	2740

VDC غرض	25الخامس(1ه)							35الخامس(1الخامس)								50الخامس(1ح)
VDC غرض	φDxL			مقاومة (أوه)ماكس @ 100 كيلو هرتز		تموج الحالي (أماه جذر متوسط التربيع) @ 105 درجة مئوية		φDxL				مقاومة (أوه)ماكس @ 100 كيلو هرتز		تموج الحالي (أماه جذر متوسط التربيع) @ 105 درجة مئوية		φDxL			مقاومة (أوه)ماكس @ 100 كيلو هرتز		تموج الحالي (أماه جذر متوسط التربيع) @ 105 درجة مئوية
ميكروف	φDxL			20درجة مئوية	-10درجة مئوية	120هرتز	100khz	φDxL				20درجة مئوية	-10درجة مئوية	120هرتز	100khz	φDxL			20درجة مئوية	-10درجة مئوية	120هرتز	100khz
1																5	س	11	5.0	15.0	43	78
2.2																5	س	11	4.0	12.0	48	88
3.3																5	س	11	3.50	11.0	52	94
4.7																5	س	11	3.00	9.00	55	100
6.8																5	س	11	3.00	9.00	55	100
10																5	س	11	2.00	6.00	68	124
22								5		س	11	1.30	3.90	108	154	6.3 س		11	0.60	1.80	143	260
33	5	س	11	1.30	3.90	108	154	6.3 س			11	0.60	1.80	182	260	6.3 س		11	0.60	1.80	143	260
39	6.3 س		11	0.60	1.80	182	260	6.3 س			11	0.60	1.80	182	260	6.3 س		11	0.60	1.80	182	260
47	6.3 س		11	0.60	1.80	182	260	6.3 س			11	0.60	1.80	182	260	8	س	11.5	0.33	0.99	320	400
56	6.3 س		11	0.60	1.80	182	260	6.3 س			11	0.60	1.80	182	260	8	س	11.5	0.33	0.99	320	400
68	6.3 س		11	0.60	1.80	182	260	6.3 س			11	0.60	1.80	182	260	8	س	11.5	0.33	0.99	320	400
100	8	س	11.5	0.33	0.99	320	400	8	س		11.5	0.33	0.99	320	400	10	س	16	0.19	0.57	445	635
220	10	س	12.5	0.25	0.75	360	510	10	س		16	0.19	0.57	445	635	10	س	25	0.12	0.30	825	1030
330	10	س	16	0.19	0.57	445	635	10	س		20	0.12	0.42	600	860	12.5 س		20	0.085	0.26	875	1250
390	10	س	20	0.14	0.42	775	635	10	س		25	0.12	0.30	930	1030	12.5 س		25	0.070	0.21	1085	1355
470	10	س	20	0.14	0.42	775	635	12.5 س			20	0.085	0.26	1000	1250	12.5 س		25	0.070	0.21	1085	1355
560	10	س	25	0.12	0.30	930	1030	12.5 س			20	0.085	0.26	1000	1250	12.5 س		25	0.070	0.21	1085	1355
680	12.5 س		20	0.085	0.26	1000	1250	12.5 س			25	0.070	0.21	1085	1355	16	س	25	0.060	0.18	1415	1770
1000	12.5 س		25	0.070	0.23	1080	1355	12.5 س			25	0.070	0.21	1085	1355	16	س	25	0.060	0.18	1595	1770
1200	12.5 س		25	0.070	0.21	1200	1355	12.5 س			25	0.070	0.21	1200	1355	16	س	31.5	0.048	0.14	1830	2030
2200	16	س	25	0.060	0.18	1595	1770	16	س		35.5	0.044	0.13	2065	2295	18	س	40	0.037	0.1	2465	2740
3300	16	س	35.5	0.044	0.13	2065	2295	18	س		40	0.037	0.10	2465	2740
4700	18	س	40	0.037	0.1	2465	2740

الأبعاد والتيار المموج المسموح به

البعد: د×ل(مم) تموج الحالي: مللي أمبير/جذر متوسط التربيع عند 100 كيلو هرتز و105 درجة مئوية

VDC غرض ميكروف	63الخامس(1ي)					100الخامس(2أ)
	φDxL	مقاومة (أوه) ماكس @ 100 كيلو هرتز		تموج الحالي (م ج.م.ر.س) @ 105 درجة مئوية		φDxL	مقاومة (أوه) ماكس @ 100 كيلو هرتز		تموج الحالي (م ج.م.ر.س) @ 105 درجة مئوية
	φDxL	20درجة مئوية	-10درجة مئوية	120هرتز	100khz	φDxL	20درجة مئوية	-10درجة مئوية	120هرتز	100khz
1						5 س 11	7.00	25	36	66
2.2						5 س 11	6.00	21	40	72
3.3						5 س 11	5.00	18.0	43	78
4.7						6.3 س 11	1.20	4.20	100	180
6.8						6.3 س 11	1.20	4.20	100	180
10	6.3 س 11	1.20	4.2	100	180	8 س 11.5	0.56	2.00	168	305
22	6.3 س 11	1.20	4.2	100	180	8 س 11.5	0.56	2.00	168	308
33	8 س 11.5	0.56	2.00	170	305	10 س 12.5	0.50	1.80	210	380
39	8 س 11.5	0.56	2.00	170	305	10 س 16	0.32	1.10	350	500
47	8 س 11.5	0.56	2.00	170	305	10 س 20	0.27	0.95	435	620
56	10 س 12.5	0.50	1.80	265	380	10 س 20	0.27	0.95	435	620
68	10 س 12.5	0.50	1.80	265	380	10 س 25	0.21	0.63	530	760
100	10 س 20	0.27	0.95	600	620	13 س 20	0.16	0.56	625	890
220	12.5 س 20	0.094	0.24	570	820	16 س 25	0.090	0.32	1010	1440
330	12.5 س 25	0.073	0.21	770	1100	16 س 31.5	0.060	0.17	1255	1790
390	12.5 س 25	0.073	0.21	770	1100	16 س 35.5	0.056	0.14	1650	2065
470	16 س 25	0.060	0.18	1420	1770
560	16 س 31.5	0.048	0.14	1625	2030
680	16 س 31.5	0.048	0.14	1625	2030
1000	18 س 35.5	0.041	0.11	1790	2240

سمات
◆ 105 درجة مئوية, 2000 ~ 5000 ساعات مضمونة.
◆ انخفاض ESR, مناسبة لتبديل إمدادات الطاقة.
◆ حجم صغير مع تيار مموج كبير مسموح به.

◆متوافق مع Rohs
