Screw Electrolytic Capacitors ▏105℃ 2,000Hrs ▏CAWB

سمات
التحمل مع تموج التيار: 105درجة مئوية, 2，000 ساعات
تستخدم لمكيف الهواء, العاكس للأغراض العامة、إمدادات الطاقة
متوافق مع RoHS

Datasheet-For-Screw-Electrolytic-Capacitors-105℃-2000Hrs-CAWB.pdf (العديد من التنزيلات )

تحديد

غرض	أداء
درجة حرارة التشغيل.	-40درجة مئوية ~ +105 درجة مئوية
التسامح السعة	± 20% (120هرتز, 20درجة مئوية)
تيار التسرب (عند 20 درجة مئوية)	أنا = 0.01CV أو 5 (أماه) أيهما أصغر (بعد 5 دقائق) أين, C = السعة المقدرة بـ F. V = تصنيف جهد العمل DC في V.
عامل التبديد تان عند 120 هرتز, 20درجة مئوية	الجهد المقدر	16 ~ 100				160 ~ 450
	تان (الأعلى)	انظر قائمة حجم القضية				0.15
خصائص درجات الحرارة المنخفضة (عند 120 هرتز)	تغيير السعة: ج(-25درجة مئوية)/ ج(+20درجة مئوية) 0.7
Load Life Test at 20°C after subjected to DC voltage withrated rippled current applied for 2000	وقت الاختبار	2000 ساعات
	تغيير السعة	ضمن ± 20% ذات قيمة أولية
	عامل التبديد	أقل من 200% ذات قيمة محددة
	تسرب الحالي	ضمن القيمة المحددة
اختبار مدة الصلاحية عند 20 درجة مئوية بعد تعريضها لل 500 ساعات عند 105 درجة مئوية دون تطبيق الجهد. يجب تطبيق الجهد المقنن على المكثفات قبل القياسات. (الرجوع إلى جيس 5102)	وقت الاختبار	500 ساعات
	تغيير السعة	ضمن ±20% من القيمة الأولية
	عامل التبديد	أقل من 200% ذات قيمة محددة
	تسرب الحالي	ضمن القيمة المحددة
تموج الحالي & مضاعفات التردد	تكرار (هرتز)	50 / 60	120	300	1ك		10ك يصل
	المضاعف	0.8.	1.0	1.1	1.3		1.4
تموج الحالي & مضاعفات درجة الحرارة	درجة حرارة (درجة مئوية)	40	55	70	85		105
	المضاعف < 250الخامس	4.9	3.9	3.0	1.8		1.0
	المضاعف > 350الخامس	3.8	3.3	2.5	2.0		1.0
المعايير	يرضي خاصية W لـ JIS C 5101-4

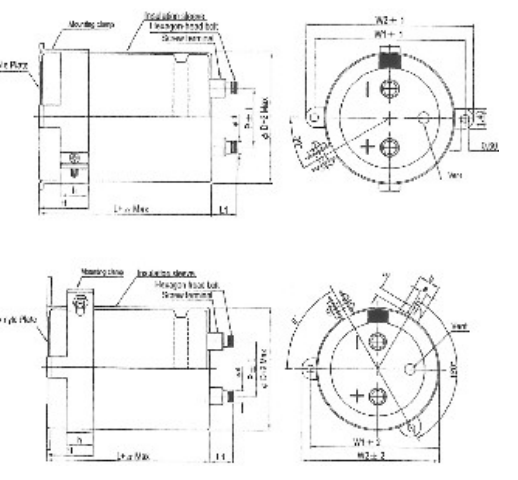

أبعاد

د	ص		L1	W1	W2	ح	ح
35	12.7	2	10.0	48	58	15.0	10.0

مواصفات المسمار:

بالإضافة إلى المسمار ذو الرأس السداسي: م5 س 0.8 س 10 الأعلى. عزم الدوران تشديد المسمار: 3.23نانومتر

د	ص		L1	W1	W2	ح	ح	أ	ب	ج
51	22.0	2	10	61.0	65.5	21.5	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

مثال رقم الجزء

البعد & تيار تموج مسموح به

البعد: دينار × ل (مم) تاند: 120هرتز, 20درجة مئوية

تموج الحالي: A/rms at 120Hz, 105درجة مئوية

V. DC	16الخامس (1ج)				25الخامس (1ه)				35الخامس (1الخامس)				50الخامس (1ح)
غرض uF	رمز الحجم	د × ل	تان	تموج الحالي	رمز الحجم	د × ل	تان	تموج الحالي	رمز الحجم	د × ل	تان	تموج الحالي	رمز الحجم	د × ل	تان	تموج الحالي
3,900													A053	35×53	0.25	2.8
4,700													A053	35×53	0.25	3.1
5,600													A053	35×53	0.25	3.3
6,800													A053	35×53	0.25	3.3
8,200									A053	35×53	0.30	3.3	A065	35×65	0.25	3.8
10,000									A053	35×53	0.30	3.6	A083	35×83	0.25	4.6
12,000					A053	35×53	0.35	3.7	A065	35×65	0.30	4.2	A083	35×83	0.30	5.1
15,000					A053	35×53	0.35	4.1	A065	35×65	0.30	4.7	A083	35×83	0.30	5.7
18,000	A053	35×53	0.40	4.2	A065	35×65	0.35	4.8	A083	35×83	0.35	5.7	A100	35×100	0.35	6.7
22,000	A053	35×53	0.40	4.7	A065	35×65	0.35	5.3	A083	35×83	0.35	6.3	A121	35×121	0.35	8.1
27,000	A053	35×53	0.40	5.5	A083	35×83	0.40	6.4	A100	35×100	0.40	7.5	B075	51×75	0.40	9.1
33,000	A065	35×65	0.45	5.7	A083	35×83	0.40	6.7	A121	35×121	0.40	9.0	B100	51×100	0.40	11.1
39,000	A065	35×65	0.50	6.8	A100	35×100	0.40	7.8	B075	51×75	0.45	9.2	B121	51×121	0.40	13.1
47,000	A083	35×83	0.50	7.1	A121	35×121	0.40	9.3	B100	51×100	0.45	11.2	B121	51×121	0.40	13.9
56,000	A100	35×100	0.55	8.4	B075	51×75	0.50	9.7	B100	51×100	0.50	11.4	C100	64×100	0.45	13.9
68,000	A121	35×121	0.60	8.8	B100	51×100	0.50	11.2	B121	51×121	0.50	13.6	C121	64×121	0.45	16.6
82,000	B083	51×83	0.60	10.7	B100	51×100	0.60	11.2	C100	64×100	0.60	14.8	D121	77×121	0.50	18.9
100,000	B083	51×83	0.70	10.8	B121	51×121	0.60	14.8	C121	64×121	0.60	17.6	D121	77×121	0.50	19.5
120,000	B100	51×100	0.70	13.1	C100	64×100	0.80	14.9	C121	64×121	0.70	17.6	D121	77×121	0.50	19.5
150,000	B121	51×121	0.80	15.3	C121	64×121	0.80	17.9	D121	77×121	0.70	19.8	E130	90×130	0.50	22.5
180,000	B121	51×121	0.90	15.7	C121	64×121	1.00	17.9	D121	77×121	0.70	19.8	E157	90×157	0.50	23.9
220,000	C121	64×121	0.90	19.2	D121	77×121	1.00	21.3	D144	77×144	0.70	23.4
270,000	C121	64×121	1.00	19.6	D121	77×121	1.00	21.7	E157	90×157	0.70	25.5
330,000	D121	77×121	1.20	21.1	D144	77×144	1.00	23.4
390,000	D121	77×121	1.30	21.3	E130	90×130	1.00	24.9
470,000	D144	77×144	1.60	24.2

V. DC	63الخامس (1ي)				80الخامس (1ك)				100الخامس (2أ)				160الخامس (2ج)
غرض uF	رمز الحجم	د × ل	تان	تموج الحالي	رمز الحجم	د × ل	تان	تموج الحالي	رمز الحجم	د × ل	تان	تموج الحالي	رمز الحجم	د × ل	تان	تموج الحالي
560													A053	35×53	0.15	1.2
680													A053	35×53	0.15	1.3
820													A065	35×65	0.15	1.4
1,000													A083	35×83	0.15	1.8
1,200													A083	35×83	0.15	1.9
1,500													A083	35×83	0.15	2.1
1,800									A053	35×53	0.15	2.7	A083	35×83	0.15	2.5
2,200					A053	35×53	0.15	2.4	A053	35×53	0.15	3.0	A100	35×100	0.15	2.8
2,700	A053	35×53	0.20	2.3	A053	35×53	0.15	2.7	A065	35×65	0.15	3.5	A100	35×100	0.15	3.3
3,300	A053	35×53	0.20	2.5	A053	35×53	0.15	3.0	A083	35×83	0.15	4.2	B075	51×75	0.15	3.8
3,900	A053	35×53	0.20	2.8	A065	35×65	0.15	3.4	A083	35×83	0.15	4.2	B075	51×75	0.15	3.8
4,700	A053	35×53	0.20	3.1	A065	35×65	0.15	3.7	A100	35×100	0.15	5.0	ب096	51×96	0.15	4.6
5,600	A065	35×65	0.20	3.5	A083	35×83	0.20	4.5	A100	35×100	0.15	5.4	ب096	51×96	0.15	5.1
6,800	A065	35×65	0.20	3.9	A083	35×83	0.20	4.9	A121	35×121	0.15	5.8	C096	64×96	0.15	6.1
8,200	A083	35×83	0.20	4.4	A100	35×100	0.20	5.1	B075	51×75	0.15	6.4	C096	64×96	0.15	7.0
10,000	A083	35×83	0.25	4.7	A121	35×121	0.20	6.1	B100	51×100	0.15	7.8	D096	77×96	0.15	8.4
12,000	A100	35×100	0.25	5.5	B075	51×75	0.25	6.7	B121	51×121	0.20	9.3	د115	77×115	0.15	9.4
15,000	A121	35×121	0.25	6.6	B100	51×100	0.25	8.3	B121	51×121	0.20	10.4	د130	77×130	0.15	11.4
18,000	B075	51×75	0.25	7.4	B121	51×121	0.25	9.9	C100	64×100	0.20	10.4	D144	77×144	0.15	13.4
22,000	B100	51×100	0.25	9.0	B121	51×121	0.25	11.0	C121	64×121	0.20	12.5	E130	90×130	0.15	14.5
27,000	B121	51×121	0.30	10.9	C100	64×100	0.30	11.4	D121	77×121	0.25	13.7	E157	90×157	0.15	16.0
33,000	B121	51×121	0.30	12.0	D100	77×100	0.30	13.9	D121	77×121	0.25	15.2
39,000	C100	64×100	0.30	12.5	D100	77×100	0.30	13.9	D144	77×144	0.25	16.1
47,000	C121	64×121	0.30	14.9	D121	77×121	0.30	16.5	E130	90×130	0.25	19.3
56,000	D121	77×121	0.35	16.3	D121	77×121	0.30	18.1	E157	90×157	0.25	21.0
68,000	D121	77×121	0.35	18.4	D144	77×144	0.30	19.7
82,000	D144	77×144	0.40	20.0	E130	90×130	0.30	22.1
100,000	D144	77×144	0.40	20.0
120,000	E157	90×157	0.40	21.8

البعد & تيار تموج مسموح به

البعد: دينار × ل (مم) تاند: 120هرتز, 20درجة مئوية

تموج الحالي: A/rms at 120Hz, 105درجة مئوية

V. DC	200الخامس (2د)				250الخامس (2ه)				350الخامس (2الخامس)				400الخامس (2ز)
غرض uF	رمز الحجم	د × ل	تان	تموج حاضِر	رمز الحجم	د × ل	تان	تموج حاضِر	رمز الحجم	د × ل	تان	تموج حاضِر	رمز الحجم	د × ل	تان	تموج حاضِر
180									A053	35×53	0.15	0.8	A053	35×53	0.15	0.8
220									A053	35×53	0.15	0.9	A053	35×53	0.15	0.9
270					A053	35×53	0.15	0.8	A053	35×53	0.15	1.0	A065	35×65	0.15	1.1
330	A053	35×53	0.15	0.9	A053	35×53	0.15	0.9	A065	35×65	0.15	1.2	A065	35×65	0.15	1.2
390	A053	35×53	0.15	1.0	A053	35×53	0.15	1.0	A065	35×65	0.15	1.3	A083	35×83	0.15	1.3
470	A053	35×53	0.15	1.1	A053	35×53	0.15	1.1	A083	35×83	0.15	1.5	A083	35×83	0.15	1.4
560	A053	35×53	0.15	1.2	A065	35×65	0.15	1.4	A083	35×83	0.15	1.6	A100	35×100	0.15	1.6
680	A053	35×53	0.15	1.3	A083	35×83	0.15	1.5	A100	35×100	0.15	1.7	A100	35×100	0.15	1.7
820	A065	35×65	0.15	1.5	A083	35×83	0.15	1.6	A100	35×100	0.15	1.8	A121	35×121	0.15	2.0
1,000	A083	35×83	0.15	1.7	A100	35×100	0.15	1.8	B075	51×75	0.15	2.2	B075	51×75	0.15	2.2
1,200	A083	35×83	0.15	1.9	A100	35×100	0.15	1.9	B075	51×75	0.15	2.3	ب096	51×96	0.15	2.7
1,500	A100	35×100	0.15	2.3	B075	51×75	0.15	2.3	ب096	51×96	0.15	3.0	ب115	51×115	0.15	3.3
1,800	A100	35×100	0.15	2.5	B075	51×75	0.15	2.5	ب115	51×115	0.15	3.6	ب130	51×130	0.15	3.7
2,200	B075	51×75	0.15	3.0	ب096	51×96	0.15	3.0	ب130	51×130	0.15	4.0	C096	64×96	0.15	4.2
2,700	ب096	51×96	0.15	3.6	ب115	51×115	0.15	3.5	C096	64×96	0.15	4.6	ج115	64×115	0.15	4.8
3,300	ب096	51×96	0.15	4.0	C096	64×96	0.15	4.2	ج115	64×115	0.15	5.6	C130	64×130	0.15	5.5
3,900	ب115	51×115	0.15	4.9	C096	64×96	0.15	4.6	C130	64×130	0.15	6.7	د115	77×115	0.15	6.5
4,700	C096	64×96	0.15	5.3	ج115	64×115	0.15	5.7	D121	77×121	0.15	7.5	د130	77×130	0.15	7.6
5,600	C096	64×96	0.15	5.8	C130	64×130	0.15	6.3	د130	77×130	0.15	8.3	د155	77×155	0.15	9.4
6,800	ج115	64×115	0.15	6.9	د115	77×115	0.15	7.7	د155	77×155	0.15	9.4	E157	90×157	0.15	10.4
8,200	C130	64×130	0.15	7.6	د130	77×130	0.15	8.4	E157	90×157	0.15	11.4	E157	90×157	0.15	11.8
10,000	د115	77×115	0.15	9.6	د155	77×155	0.15	10.0
12,000	د130	77×130	0.15	10.2	E140	90×140	0.15	11.9
15,000	E130	90×130	0.15	12.2	E157	90×157	0.15	12.5
18,000	E157	90×157	0.15	13.0

سمات
◆ التحمل مع تموج التيار:85درجة مئوية,2000ساعات
◆يستخدم لمكيف الهواء, العاكس للأغراض العامة、إمدادات الطاقة
◆ متوافق مع RoHS
