المكثفات الإلكترولينية المذهلة ▏85 ℃ 3000 ساعة ▏caia
سمات
يحتوي على طرف إضافي يمكنه اللحام مباشرة بثنائي الفينيل متعدد الكلور
مناسب للمعدات الإلكترونية ذات دوائر الجهد المتوسط والعالي
يتوفر نوع طرفي لوحة الدوائر المطبوعة ونوع طرف العروة
يحتوي على طرف إضافي يمكنه اللحام مباشرة بثنائي الفينيل متعدد الكلور
مناسب للمعدات الإلكترونية ذات دوائر الجهد المتوسط والعالي
يتوفر نوع طرفي لوحة الدوائر المطبوعة ونوع طرف العروة
تحديد
| أغراض | أداء | |||||||||||||||||
| نطاق درجة حرارة التشغيل | -40 درجة مئوية ~ +85 درجة مئوية | |||||||||||||||||
| التسامح السعة | +20% (عند 120 هرتز, 20 درجة مئوية) | |||||||||||||||||
| تسرب الحالي (في 20 درجة مئوية) | I = 0.02CV أو 1.5 مللي أمبير أيهما أصغر (بعد 5 دقائق)
أين, C = السعة المقدرة بـ μF.V = جهد التشغيل DC المقدر بـ V. |
|||||||||||||||||
| عامل التبديد
(Tanδ عند 120 هرتز, 20درجة مئوية) |
الجهد المقدر | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||
| تانδ (الأعلى) | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
خصائص درجات الحرارة المنخفضة (عند 120 هرتز) |
يجب ألا تتجاوز نسبة المعاوقة القيم الواردة في الجدول أدناه. | |||||||||||||||||
| الجهد المقدر | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||||
| مقاومة
نسبة |
ز (-25 درجة مئوية)/ز(+20 درجة مئوية) | 4 | 3 | 3 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | |||
| ز(-40 درجة مئوية)/ز(+20 درجة مئوية) | 15 | 10 | 8 | 6 | 5 | 4 | 8 | 10 | 10 | 16 | 18 | 18 | 20 | 20 | ||||
|
اختبار عمر الحمل |
وقت الاختبار | 3,000 ساعات |
* يجب أن تكون المواصفات مستوفاة عند استعادة المكثفات 20 درجة مئوية بعد تطبيق الجهد المقنن 3,000 ساعة في 85 درجة مئوية |
|||||||||||||||
| تغيير السعة | < + 20% | |||||||||||||||||
| عامل التبديد | أقل من 200% ذات قيمة محددة | |||||||||||||||||
| تسرب الحالي | ضمن القيمة المحددة | |||||||||||||||||
|
اختبار مدة الصلاحية |
وقت الاختبار | 1,000 ساعات |
* يجب أن تكون المواصفات ثابتة عند استعادة المكثفات 20 درجة مئوية بعد تعريضها ل 1,000 ساعة في 85 درجة مئوية |
|||||||||||||||
| تغيير السعة | < + 20% | |||||||||||||||||
| عامل التبديد | أقل من 200% ذات قيمة محددة | |||||||||||||||||
| تسرب الحالي | ضمن القيمة المحددة | |||||||||||||||||
|
تموج الحالي & مضاعفات التردد |
التكرار. |
60 |
120 |
500 |
1ك |
10ك يصل |
||||||||||||
| (هرتز)
دبليو. الخامس. (الخامس) |
||||||||||||||||||
| تحت 100 | 0.92 | 1.0 | 1.13 | 1.19 | 1.20 | |||||||||||||
| 160 وما فوق | 0.81 | 1.0 | 1.32 | 1.45 | 1.50 | |||||||||||||
| 350 وما فوق | 0.77 | 1.0 | 1.30 | 1.41 | 1.43 | |||||||||||||
| تموج الحالي &
مضاعفات درجة الحرارة |
درجة حرارة
( درجة مئوية) |
40 | 55 | 70 | 85 | |||||||||||||
| المضاعف | 2.1 | 1.8 | 1.5 | 1.0 | ||||||||||||||
| معايير أخرى | يرضي الخاصية W لـ JIS C 5141 | |||||||||||||||||

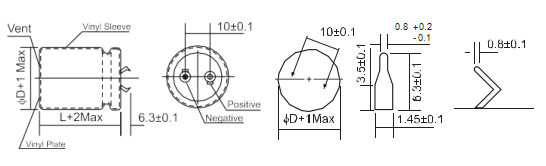

محطة إضافية يكتب (2 صالة)

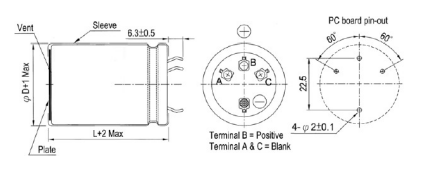

محطة إضافية (4 صالة)

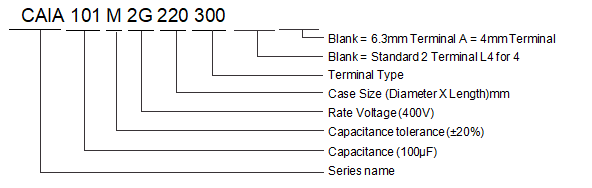

مثال رقم الجزء
سمات
◆أنواع الأجهزة الطرفية الإضافية (2 صالة & 4 ترمينال)
◆ تحتوي على طرف توصيل إضافي يمكنه اللحام مباشرة بلوحة PCB
◆ مناسب للمعدات الإلكترونية ذات دوائر الجهد المتوسط والعالي
◆ يتوفر نوع طرفي للوحة الدوائر المطبوعة ونوع طرفي العروة
