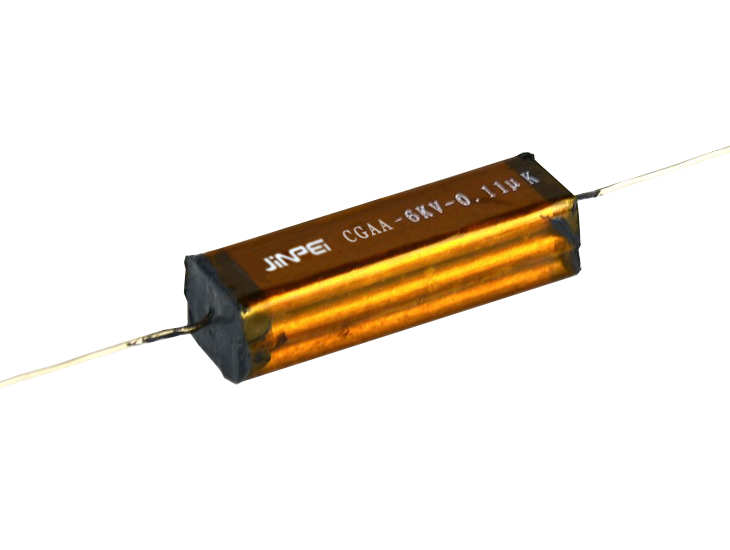

مكثف ميكا عالي الجهد | النحاس

ميزة

استخدام أفضل ورق الميكا كمادة,غمس راتنجات الايبوكسي ذات درجة الحرارة العالية. الجهد العالي,high frequency, and big current.

طلب

JINPEI CGAA series mica capacitors are suitable to high frequency,الجهد العالي, الدائرة الحالية الكبيرة. مثل دائرة ردود الفعل عالية التردد,high frequency resonance circuit and pulse circuit etc.

استخدام على نطاق واسع في الأقمار الصناعية,الفضاء الجوي,سفينة,المعدات الطبية,معدات حفر الآبار النفطية,high voltage

عام صفات

نطاق درجة الحرارة: -40～+85 درجة مئوية

التسامح السعة: ±5%،±10%،±20%

الرطوبة النسبية: 80%, عند +40 درجة مئوية يمكن أن يكون وقتًا قصيرًا عند 95 ~ 98٪.

الضغط الجوي: 6x104Pa ~ 1.04x105Pa

اهتزاز: التردد 10 ~ 500 هرتز, تسريع: 10ز

جهد العمل: 2كيلو فولت ~ 30 كيلو فولت

العمل الحالي: 5أ ~ 50 أ

DC test voltage: at room termperature,rated voltage U0 ≤ 10KV capacitor, حمولة 2 مرات العمل الجهد, الجهد المقنن 10KV ﹤ U0 30KV مكثف,حمولة 1.5 مرات العمل الجهد, Rated voltage U0 ﹥ 30KV capacitor,حمولة 1.2 مرات العمل الجهد, بعد الاحتفاظ 1 دقيقة,no breakdown and flashover.

مقاومة العزل(ر): المناخ الطبيعي

السعة C ≥ 0.1μF R≥1000MΩ

السعة C＜ 0.1μF R＞5000MΩ

عامل التبديد: tgδδ4×10-3(1khz), تمرير العاصمة. اختبار الجهد المقنن.

رقم الجزء	السعة (ميكروف)	جهد العمل	العمل الحالي	تردد العمل
		(كيلو فولت/تيار مستمر)	(أ)	(ميغاهيرتز)
	0.005	15 (4ر)	30	1
	0.01	30 (4ش)	50	1
CGAA-A	0.01	4.5 (2دبليو)	25	1
	0.05	15 (10ر)	50	1
	0.1	7.5 (3م)	15	1
CGAA-B	0.004	15 (4ر)	10	1
	0.01	20 (4د)	10	1
CGAA-C	0.025	5 (3ح)	25	1
	0.025	5 (3ح)	5	1

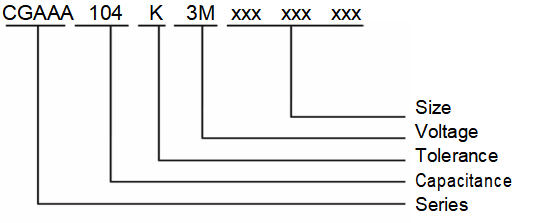

جزء رقم مثال

مقدمة
◆JINPEI CGAA series mica capacitors are suitable to high frequency,الجهد العالي, الدائرة الحالية الكبيرة.
مثل دائرة ردود الفعل عالية التردد,دائرة الرنين عالية التردد ودائرة النبض وما إلى ذلك.
◆ Widely use in satellite,الفضاء الجوي,سفينة,المعدات الطبية,معدات حفر الآبار النفطية,الجهد العالي
transmission,آلة لحام,معدات المعادن الخ.
