مكثف فيلم البوليستر المعدني |حجم ميني فائقة | CDAD

سمات

◆ درجة حرارة التشغيل. يتراوح :-40درجة مئوية ~ 105 درجة مئوية (في آر ديراتس 1.25% لكل درجة مئوية أكثر من 85 درجة مئوية)
◆ نطاق السعة:0.1~10 فائق التوهج
◆ التسامح السعة: ي=5% ك=10% م=20%
◆ الفولطية المقدرة V R 85 درجة مئوية: 100فولت 250 فولت 400 فولت 630 فولت
◆ عامل التبديد: 1% ماكس @ 1 كيلو هرتز 25 درجة مئوية

مثال رقم الجزء

تحديد

أغراض	أداء
نطاق جهد التشغيل	450في دي سي, 630في دي سي
درجة الحرارة المقدرة	-40 درجة مئوية ~ +85 درجة مئوية
درجة حرارة الفئة العليا القابلة للاستخدام	+110درجة مئوية (نسبة Deering من الجهد المقنن أكثر من +85 درجة مئوية ~ +110 درجة مئوية: 1.5% لكل درجة مئوية من الجهد المقنن)
نطاق السعة	0.033 ميكرو فاراد ~ 3.3 μF
التسامح السعة	+2% (ز), +5% (ي), +10% (ك)
عامل التبديد	1.0% (الأعلى.) أن 1 كيلو هرتز 1.6% (الأعلى.) عند 10 كيلو هرتز
محطة مقاومة العزل إلى المحطة	شحن الجهد: 100تيار مستمر × 1 دقيقة (في 20 درجة مئوية+5 درجة مئوية) > 9,000MΏ لـ C < 0.33μF > 3,000MΏ × μF لـ C >0.33μF
تحمل الجهد	محطة إلى المحطة:(في 20 درجة مئوية + 5درجة مئوية)
	1.6 × تم تطبيق الواقع الافتراضي لمدة ثانيتين. (قطع التيار 10 مللي أمبير)
	تباطؤ سرعة الجهد: 100الخامس / ثانية
تصنيف الجهد النبضي المنحدر dV / dt (فولت/ميكروثانية)	ص الواقع الافتراضي	10مم	15مم	22.5مم
	450في دي سي	110	45	20
	630في دي سي	160	65	30



أداء

غرض	امتحان طُرق	متطلبات
مقاومة حرارة اللحام IEC 60068-2-20″	حمام اللحام: 260درجة مئوية + 5 درجة مئوية وقت الغمر: 10ثانية + 1ثانية	تغيير السعة |ΔC/ج| :<2% DF تغيير tanδ: 0.5% عند 1 كيلو هرتز من الأشعة تحت الحمراء: > قيمة الحد
مقاومة الاهتزازات IEC 60068-2-6″	نطاق التردد: 10هرتز إلى 55 هرتز السعة: 1.5م / م المدة: 6 ساعات	يجب ألا يكون هناك أي ضرر واضح, لا تقاطع اتصال, لا يوجد دائرة مفتوحة أو قصيرة
الحرارة الرطبة, الحالة المستقرة IEC 60068-2-3″	درجة حرارة: 40درجة مئوية + 2درجة مئوية الرطوبة النسبية: 90% ل 95% مدة: 1,000 ساعات	تغيير السعة |ΔC/ج |: <5% DF تغيير tanδ: 0.5% عند 1 كيلو هرتز من الأشعة تحت الحمراء: > 50% قيمة الحد
التحمل الكهربائي IEC 60384-2″	درجة حرارة: 85درجة مئوية + 2درجة مئوية الجهد المطبق: 1.10 × الواقع الافتراضي(العاصمة) مدة: 1,000 ساعات	تغيير السعة |ΔC/ج |: <5% DF تغيير تانδ: 0.5% عند 1 كيلو هرتز من الأشعة تحت الحمراء: > 50% قيمة الحد



الأبعاد القصوى (مم)

ر.ف.	450في دي سي (2دبليو)
أنت ه	دبليو	ح	ت	ص	دΦ	أنت ه	دبليو	ح	ت	ص	دΦ
(μF)						(μF)
0.047	13.0	13	5	10	0.6	1.0	13	19	8	10	0.8
0.068	12.5	10	5	10	0.6		18.0	17	7.5	15	0.8
0.1	12.5	9.5	4.5	10	0.6		26.0	16	7	22.5	0.8
	18.0	11	5	15	0.8	1.2	18.0	18	8	15	0.8
0.15	12.5	12	4.5	10	0.6	1.5	13.0	21.5	9.5	10	0.8
0.22	12.5	12	6.5	10	0.6		18.0	18.5	8.5	15	0.8
	18.0	11.5	6	15	0.8		26.0	17.5	7	22.5	0.8
0.33	12.5	12	6	10	0.6	2.2	18.0	21.5	11.5	15	0.8
	18.0	13	5	15	0.8		26.0	19	9	22.5	0.8
0.47	12.5	15.5	6.5	10	0.6	3.3	26.0	23.5	13	22.5	0.8
	18.0	13	5.5	15	0.8
0.68	12.5	16	7.5	10	0.6
	18.0	15.5	5.5	15	0.8

ر.ف.	630في دي سي (2ي)
أنت	دبليو	ح	ت	ص	دΦ
(μF)
0.033	12.5	10.5	4.5	10	0.6
0.047	12.5	13	5	10	0.6
	18.0	11	5	15	0.8
0.068	13.0	13	6	10	0.6
	18.0	11	5	15	0.8
0.1	12.5	16	6	10	0.6
	18.0	11	5	15	0.8
0.22	18.0	13	5	15	0.8
0.33	18.0	13	5	15	0.8
0.47	18.0	17.5	9	15	0.8
0.68	18.0	20.5	10.5	15	0.8
1.0	26.0	20.5	9.5	22.5	0.8



الجهد الكهربي المقدر (Vrms) مقابل. تكرار

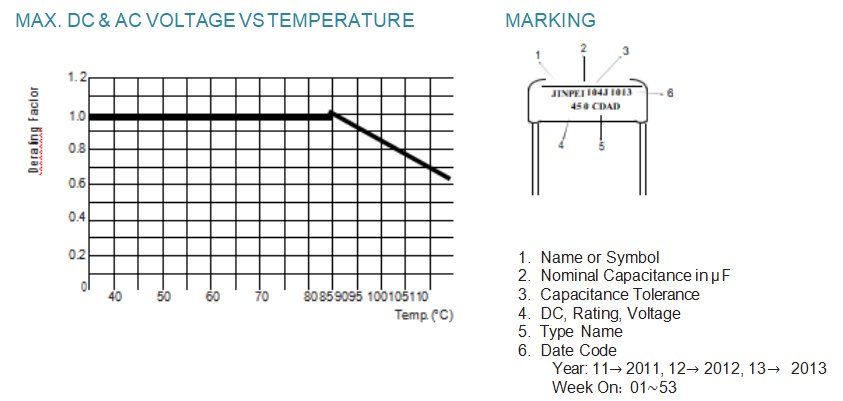

الأعلى. العاصمة & جهد التيار المتردد مقابل درجة الحرارة

الحد الأقصى الحالي, أمبير (rms)

450في دي سي / 200بطالة

كاب (μF)	ص	15.75 khz	35 khz	45 khz	65 khz	80 khz	100 كيلوهرتز
0.047	10	0.18	0.20	0.21	0.23	0.24	0.25
0.068	10	0.20	0.22	0.23	0.24	0.25	0.26
0.1	10	0.36	0.46	0.50	0.56	0.60	0.64
	15	0.15	0.17	0.19	0.20	0.21	0.22
0.15	10	0.40	0.48	0.53	0.58	0.62	0.66
0.22	10	0.45	0.57	0.61	0.69	0.73	0.78
	15	0.18	0.19	0.20	0.21	0.22	0.23
0.33	10	0.48	0.60	0.65	0.72	0.74	0.80
	15	0.77	0.97	1.05	1.17	1.25	1.32
0.47	10	0.50	0.70	0.80	0.90	1.00	1.10
	15	0.67	0.88	0.99	1.06	1.17	1.31
0.68	10	0.60	0.90	1.00	1.10	1.20	1.30
	15	0.88	1.13	1.24	1.41	1.48	1.63
1.0	10	0.80	1.20	1.30	1.50	1.60	1.80
	15	1.06	1.38	1.59	1.77	1.84	1.91
1.2	15	1.20	1.50	1.65	1.85	2.00	2.20
1.5	10	0.98	1.30	1.40	1.60	1.70	1.90
	15	1.40	1.70	1.80	2.00	2.20	2.40
	22.5	1.38	1.68	1.78	1.96	2.00	2.04
2.2	15	1.70	2.00	2.20	2.35	2.50	2.70
	22.5	2.30	2.37	2.43	2.52	2.55	2.60
3.3	22.5	2.65	2.69	2.80	2.81	2.82	2.90



الحد الأقصى الحالي, أمبير (rms)

630في دي سي / 250بطالة

كاب (μF)	ص	15.75 khz	35 khz	45 khz	65 khz	80 khz	100 khz
0.033	10	0.14	0.20	0.22	0.25	0.27	0.30
0.047	10	0.18	0.24	0.30	0.35	0.39	0.42
0.068	10	0.21	0.29	0.32	0.37	0.41	0.44
0.1	10	0.25	0.37	0.45	0.50	0.55	0.63
0.047	15	0.16	0.22	0.24	0.27	0.30	0.32
0.068	15	0.23	0.26	0.32	0.35	0.40	0.44
0.1	15	0.42	0.55	0.58	0.65	0.69	0.73
0.22	15	0.58	0.62	0.67	0.78	0.80	0.85
0.33	15	0.91	1.15	1.25	1.40	1.48	1.58
0.5	15	0.85	1.08	1.18	1.30	1.40	1.49
0.68	15	1.16	1.48	1.60	1.80	1.90	2.05
1.0	22.5	1.85	2.25	2.36	2.60	2.70	2.85



رمز التغليف

ميثو د	حجم كبير	ذخيرة	بكرة
شفرة	ب	أ	ر



طول الرصاص من مستوى الجلوس

مم	5	10	15	20	25
شفرة	050	100	150	200	250



رمز الشريط (تباعد الرصاص من الشريط, إذا مسجلة)

تباعد	10مم	15مم
التعبئة	أ	أ
شفرة	آر تي3	آر تي 4



مثال على كود نمط الرصاص

مقدمة
سلسلة CDAC مصنوعة من طبقة عازلة من البوليستر المعدني, طلاء الرصاص النحاسي وراتنجات الايبوكسي. إنها مناسبة للحظر, اقتران, فك الارتباط, تصفية, تجاوز دائرة التوقيت ومثالية للاستخدام في البيانات / معدات الاتصالات, أداة صناعية, أنظمة التحكم الآلي وغيرها من التطبيقات الإلكترونية العامة.
