مكثف السلطة المتكامل الذكي | 220~ 380VAC | رأس

وصف

طلب

تم تصميم مكثف الترشيح الذكي المدمج ذو الجهد المنخفض من النوع JINPEI CJAF للحالات التي تحتوي فيها شبكات الطاقة على محتوى توافقي معين, لكن مكثف الطاقة من النوع الشائع فشل في العمل بشكل طبيعي, خصائصه الرئيسية على النحو التالي:
1.نوع عالي الجودة مكثف الجهد المنخفض, تصميم خالي من الزيت, سلامة عالية;
2.اعتماد مفتاح التبديل بدون زيادة التيار, مع التكنولوجيا المتقدمة, أداء مستقر وموثوق; 3.اعتماد التكنولوجيا والعملية الخاصة,قمع التوافقي عالي الترتيب والارتفاع بشكل فعال,لديه كفاءة واضحة في قمع توافقي النظام 3, 5, 7, 9 وما فوق;
4.هيكل وحدات, مزيج مرن, توسيع القدرات مريحة, تركيب بسيط, مريحة للصيانة;
5.شبكة ذكية, 485 واجهة الاتصالات,يمكن التبديل في الكمبيوتر وراء الكواليس, لتنفيذ الإدارة المتكاملة للتوزيع;
6.اعتماد وضع التحكم اللامركزي, 200,000 أوقات التبديل خالية من الأخطاء, مع موثوقية عالية; 7.أنسنة واجهة الإنسان والآلة, عملية بسيطة, صيانة مريحة, إنه مناسب لتصوير الأخطاء في الموقع;
8.وهي مجهزة بجهاز SH المقاوم للانفجار وجهاز التحكم في درجة الحرارة بالداخل, مما يحسن موثوقية التشغيل في المواقع التوافقية الشديدة;
9.كفاءة متميزة في توفير الطاقة, فهو يزيد من عامل الطاقة بشكل فعال, يقلل من استهلاك الطاقة الكهربائية ويحسن جودة الطاقة الكهربائية.
يتم تطبيق مكثف الترشيح الذكي المدمج ذو الجهد المنخفض من النوع ZMZ-J بشكل أساسي على المواقع التي يكون فيها التيار التوافقي 40% أقل (مثل محول التردد, وغيرها من المعدات), ليس فقط
يلبي متطلبات التعويض التفاعلي وتحسين معامل القدرة, ولكنه يزيل أيضًا تأثير التوافقي عالي الترتيب على النظام, يحسن نوعية الكهرباء.

تصفية وظيفة المنتج

إنه يقمع بشكل فعال التوافقي العالي والارتفاع, يشكل قناة منخفضة المقاومة للتوافقي عالي الترتيب. يمتص ويطلق التوافقي, يزيل تأثير التوافقي عالي الترتيب على المكثف, يحمي الدوائر والمكثفات من التحميل الزائد, يمنع المكثفات من التسخين الزائد, وسط عازل من الشيخوخة, يتجنب انخفاض أداء الشفاء الذاتي, أو تقليل مدة الخدمة.

التبديل بدون زيادة مفاجئة

المتطابقة مع مفتاح تبديل مكثف خاص, لا طفرة التبديل.

تعويض مرحلة الانقسام

يمكن تبديل مكثف كل مرحلة من منتج نوع تعويض الطور المنفصل بشكل منفصل, مما يحسن دقة التعويض التفاعلي, تمكن من تعويض عدم التوازن التفاعلي ثلاثي المراحل بشكل جيد.

قياس

قياس جهد التوزيع, حاضِر, قوة رد الفعل, عامل الطاقة; القياس التلقائي وتصحيح مرحلة الأشعة المقطعية والتغيير; قياس التيار ثلاثي الطور ودرجة الحرارة الداخلية لكل مكثف.

حماية

التبديل الحالي السريع وحماية التيار الزائد للدائرة; حماية الجهد الزائد والجهد المنخفض للمكثف; الإفراط في درجة الحرارة, حماية عدم التوازن مفتوحة الطور وثلاث مراحل للمكثف, عندما تتجاوز درجة حرارة المكثف 65 درجة مئوية, ستخرج آلة المكثف بأكملها من التشغيل, مما يحسن عمر الخدمة, ويضمن سلامة تشغيل النظام.

إشارة

تبديل الدولة, زيادة, تحت وحالة التعويض, إشارات حالة الجهد الزائد والجهد المنخفض; نوع عملية الحماية وإشارات نوع الخطأ التشخيص الذاتي.

تواصل

اعتماد اقتران الاتصالات RS-485 بين المكثف ووحدة التحكم, وهو مناسب لتحميل كميات كبيرة من بيانات أخذ العينات بالإضافة إلى تبادل المعلومات مع محطة المراقبة الخارجية, عمل نظام النماذج.

متصل

وظائف اتصالات الشبكات السلكية واتصالات شبكات الراديو.

التحكم الذكي في الشبكة

إنه قادر على اكتشاف وتتبع الاختلاف التفاعلي للنظام تلقائيًا, والتبديل في بنك مكثف تلقائيا. إجراء التبديل الدائري للمكثفات ذات نفس السعة, وقم بالتبديل وفقًا للمساحة الشاغرة للمكثفات ذات السعة المختلفة. يجب أن يخرج المكثف الذي تم تشغيله مسبقًا أولاً,الذي يخرج مبكرًا يجب أن يتم تشغيله أولاً; يجب تشغيل المكثف الذي تكون درجة حرارة تشغيله أقل أولاً, يجب أن تخرج درجة حرارة التشغيل التي تكون أعلى أولاً; عندما يكون وضع التعويضات مستقرا, ويجب تبديل المكثفات بشكل دائري كل خمس عشرة دقيقة, تجنب التشغيل لفترة طويلة لأي مكثف واحد.

التشخيص الذاتي للأخطاء

سيقوم عنصر التحكم الذكي للمكثف بإجراء التشخيص الذاتي لمعلمات التشغيل في الجسم, بمجرد وجود خطأ التفتيش الذاتي, يستجيب الجهاز بأكمله بسرعة ويخرج من التشغيل.

المعلمات التقنية الرئيسية الظروف المحيطة

درجة الحرارة المحيطة: -25～55 درجة مئوية; درجة الحرارة النسبية: 40℃, 20～90%; ارتفاع: ≥2000 م.

ظروف إمدادات الطاقة الجهد المقنن: -220الخامس / ~ 380 فولت; انحراف الجهد: ±20%;

شكل موجة الجهد: موجة جيبية, إجمالي معدل التشويه لا يتجاوز 7%; التردد المقدر: 50هرتز±5%;

استهلاك الطاقة: ＜2W.

السلامة الكهربائية

التخليص الكهربائية, مسافة الزحف, قوة العزل, حماية السلامة, قوة ماس كهربائى, ينبغي أن تكون حماية دائرة أخذ العينات والتحكم

وفقًا للبنود المقابلة للمعيار DL/T842-2003، مواصفات الطلب للمواصفات المنخفضة- تركيب مكثف تحويلة الجهد.

خطأ في القياس

الجهد االكهربى: .50.5% (ضمن 80 ~ 120% من الجهد المقنن); حاضِر: ≥1% (ضمن 5% ~ 20% من التصنيف الحالي), عامل الطاقة: ±1.5%;

درجة حرارة: ±1 درجة مئوية. خطأ في الحماية

الجهد االكهربى: .50.5%; حاضِر: ≥1%;

درجة حرارة: ±1 درجة مئوية. وقت: ± 0.01 ثانية.

معلمات التعويض التفاعلية

تبديل الفاصل الزمني للمكثف: >10 ثانية(1s ~ 10s مخصصة);

القدرة التفاعلية: التعويض المشترك ≥40kvar, تعويض منفصل ≥20kvar;

كمية على الانترنت: ≥120 قطعة.

مصداقية

دقة التحكم: 100%;

أوقات التبديل المسموح بها: 100,000 مرات;

معدل التوهين لوقت تشغيل سعة المكثف: ≥1%/سنة;

معدل التوهين لتبديل سعة المكثف: .10.1%/عشرة آلاف مرة; معدل الخطأ السنوي: ≥1%.

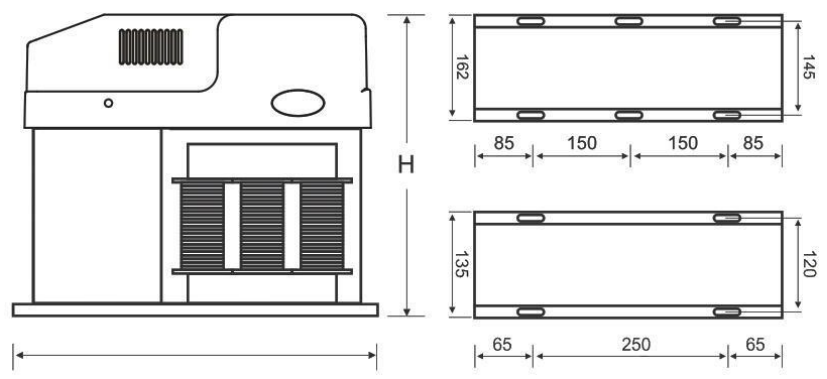

الحجم الخارجي وحجم التثبيت

مقدمة
تم تصميم مكثف الترشيح الذكي المدمج ذو الجهد المنخفض من النوع JINPEI CJAF للحالات التي تحتوي فيها شبكات الطاقة على محتوى توافقي معين, لكن مكثف الطاقة من النوع الشائع فشل في العمل بشكل طبيعي
